| Tên thương hiệu: | WINLEY |
| Số mẫu: | D-167/5 |
| MOQ: | 1 đơn vị |
| giá bán: | $1000-$10000 |
| Chi tiết bao bì: | Vỏ gỗ dán |
| Điều khoản thanh toán: | T/T |

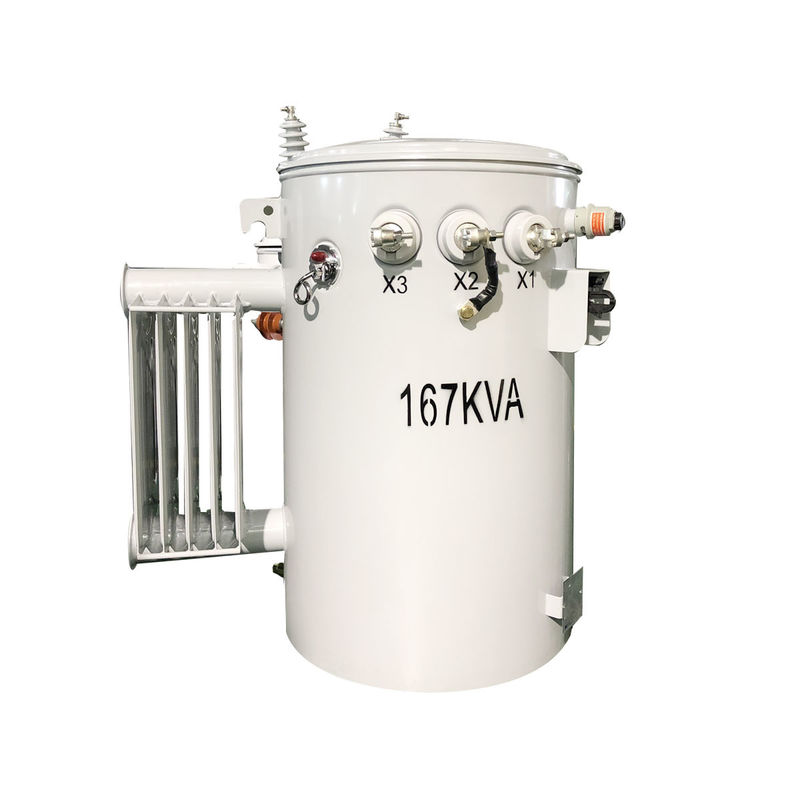

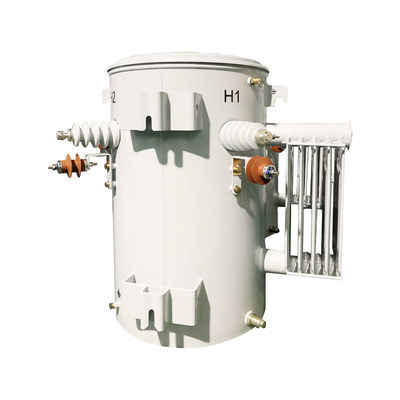

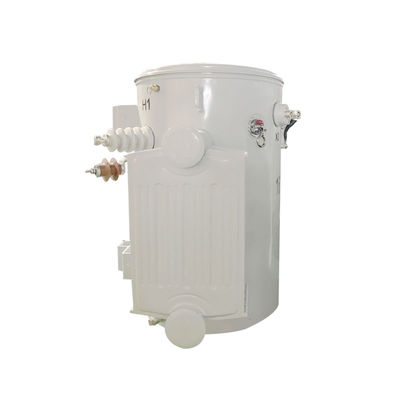

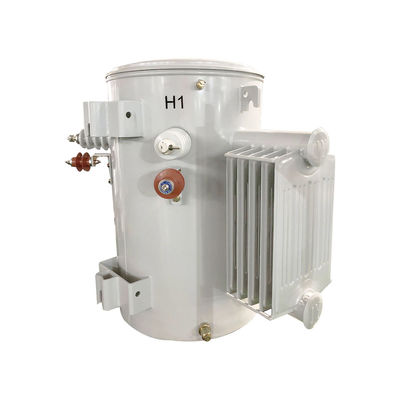

167kva Single Phase Pole Mounted Dual Winding Transformer Step Down 4160v Đến 480v
Tính năng tiêu chuẩn

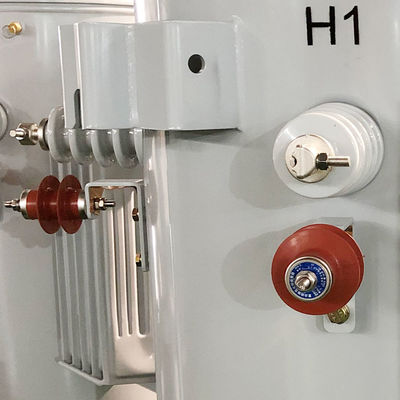

1. High voltage buzzing
Vật liệu chính của vỏ điện áp cao là sứ và vai trò chính của nó là kết nối cuộn dây điện áp cao và các đường dây điện áp cao bên ngoài, bảo vệ cách điện,bảo vệ chống lại sự xâm nhập bên ngoài, dẫn nhiệt và tiêu hao nhiệt, v.v., để đảm bảo hoạt động bình thường và an toàn của bộ biến áp.
2. Lưu trữ điện áp thấp
Có hai loại vỏ điện áp thấp là loại xẻ và loại kẹp.
3. van đầy dầu
Vai trò của van điền dầu trên biến áp gắn cột pha đơn là để điền dầu cách nhiệt vào bể.
4. van xả dầu với máy lấy mẫu
Van thoát dầu và máy lấy mẫu trên biến áp gắn cột pha đơn được sử dụng để xả không khí và độ ẩm, loại bỏ trầm tích và tạp chất,đảm bảo chất lượng và hiệu suất của dầu bên trong bộ biến ápTrong khi đó, chúng tôi có thể thu thập các mẫu dầu để phân tích và thử nghiệm.
5. van giảm áp
Van giảm áp trên bộ biến áp gắn cột pha đơn chủ yếu được sử dụng để bảo vệ hoạt động an toàn của bộ biến áp, duy trì điều kiện làm việc bình thường,và điều chỉnh áp suất khí bên trong biến áp để đảm bảo sự ổn định và độ tin cậy của nó.
6. Đánh đèn
Máy chặn ánh sáng giữ cho bộ biến áp an toàn khỏi các cơn điện do sét, chuyển mạch và các nguồn HV khác gây ra.Nó chuyển hướng sóng điện áp cao bằng cách nối đất để tránh tác động trực tiếp của biến áp chính nó.
7. Điện tích nội bộ giới hạn hợp nhất
Chất bảo hiểm được sử dụng để hạn chế sự bị hư hỏng của cuộn bộ biến áp khi có dòng quá tải.
8. Máy ngắt mạch
Một bộ ngắt mạch thứ cấp nằm trên cuộn dây bên trong bể và đây là tay cầm hoạt động, đặt lại quá tải, và đèn tín hiệu.Bảo vệ đòn bẩy dầu thấp, và cho phép một tỷ lệ phần trăm năng lượng đi qua bộ ngắt để khôi phục dịch vụ khi nó bị trượt.
Dữ liệu chính
| Giai đoạn | Giai đoạn đơn |
| Công suất | 167 KVA |
| Điện áp chính | 4160GrdY/2400 |
| Lớp điện áp chính | Lớp 5 kV |
| Điện áp thứ cấp | 277/480V (L-N-L) |
| Lớp điện áp thứ cấp | 1Loại.2 kV |
| Phasor thứ cấp | Hai vòng bọc một pha |
| BIL thứ cấp | 30 KV |
| Tần số | 60 Hz |
| Nhiệt độ tăng | 65°C |
| Chỉ số cách nhiệt | Loại E cách nhiệt - 120°C, 248°F |
| Lớp làm mát | KNAN; Tự làm mát |
| Tap Changer | Máy thay đổi vị trí 5 vị trí với tay cầm điều khiển bên ngoài |
| Kháng trở | 30,5% Thông thường |
| Tiêu chuẩn hiệu quả | Đáp ứng tiêu chuẩn DOE 2016, đáp ứng tiêu chuẩn ANSI / IEEE |
| Khả năng dung lượng chất lỏng* | 33.73 gallon |
| Vật liệu cuộn | Đồng |
| Đánh giá nhiệt độ môi trường | 40°C |
| Mức âm thanh | 55 dBA |
| Kích thước* | 43.31''-W x 35.04''-D x 51.18''-H |
| Chiều kính bể* | 24'' OD |
| Trọng lượng khô* | 749.56 lbs |
| Hiệu quả | 99.10% |
| Không mất tải (với watt) | +/- 455W |
| Mất tải đầy đủ (với watt) | +/- 1,833W |
| Tổng mất tải (với watt) | +/- 2,288W |
Thông số kỹ thuật
| 10kva-500kva Máy biến đổi ngâm dầu đơn pha | ||||||
| Tỷ lệ vốn hóa định giá (kVA) | Cao | Điện áp thấp (v) | Biểu tượng kết nối | Tiêu chuẩn | Kháng mạch ngắn ((%) | Hiệu quả |
| Điện áp (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8-4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Phụ kiện
Hình ảnh sản xuất
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuật. Các giám sát viên QC sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ làm các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi các sản phẩm hoàn thành.
|
