| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | WINLEY |
| Chứng nhận: | CE,ISO |
| Số mô hình: | D-167/5 |
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
| Giá bán: | $1000-$10000 |
| chi tiết đóng gói: | Vỏ gỗ dán |
| Thời gian giao hàng: | 30 NGÀY |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 1000 bộ/tháng |
| Giai đoạn: | một pha | Công suất: | 167KVA |
|---|---|---|---|
| Xếp hạng cách nhiệt: | Loại E cách nhiệt - 120°C, 248°F | Kháng trở: | 10,0-4,5% Thông thường |
| Điện áp chính: | 12000V | điện áp thứ cấp: | 240V/480V |
| Nhiệt độ tăng: | 65°C | Chất liệu quanh co: | đồng |
| Điểm nổi bật: | Máy biến đổi phân phối gắn trên cột trên cao,Máy biến đổi phân phối gắn cột 167kva,Máy biến đổi phân phối trên không một pha |
||

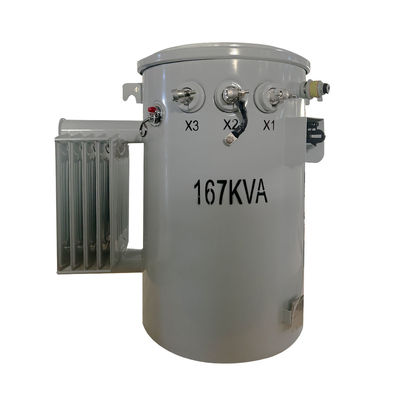

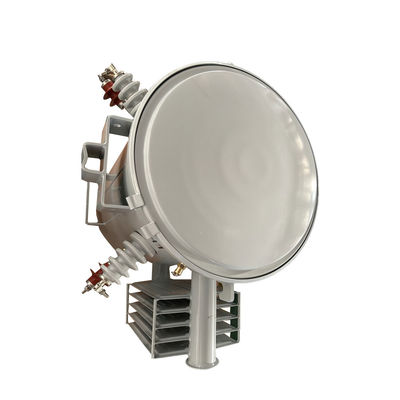

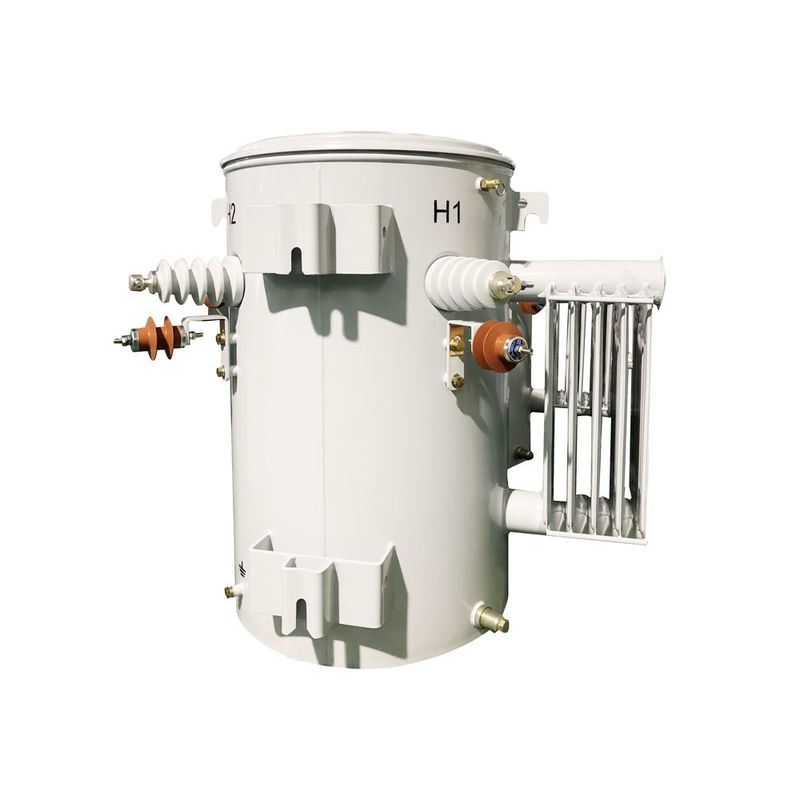

Động cơ biến áp phân phối gắn trên cột trên cùng một pha 167kva 12kv
Đặc điểm hiệu suất
Máy biến đổi gắn cột một pha nhỏ hơn do nhu cầu phân phối điện và đặc điểm tải khác nhau so với máy biến đổi ba pha. Kích thước bị ảnh hưởng bởi công suất và tổn thất,với bộ biến áp công suất cao hơn đòi hỏi kích thước lớn hơn để chứa các thành phần và cơ chế làm mátGiảm thiểu tổn thất cho truyền điện hiệu quả ảnh hưởng đến kích thước vật lý.và tổn thất liên quanCác yếu tố này hình thành thiết kế tối ưu để đảm bảo phân phối điện đáng tin cậy.
Dữ liệu chính
| Loại biến áp | Máy biến áp phân phối trên cao, loại thông thường |
| Cấu hình biến tần | Đường chứa chất lỏng được gắn |
| Giai đoạn | Giai đoạn đơn |
| Công suất | 167 KVA |
| Điện áp chính | 12000V |
| Lớp điện áp chính | Lớp 15 kV |
| BIL chính | 125 kV |
| Điện áp thứ cấp | 240V/480V (L-N-L) |
| Lớp điện áp thứ cấp | 1Loại.2 kV |
| BIL thứ cấp | 30 KV |
| Tần số | 60 Hz |
| Nhiệt độ tăng | 65°C |
| Chỉ số cách nhiệt | Loại E cách nhiệt - 120°C, 248°F |
| Lớp làm mát | KNAN; Tự làm mát |
| Kháng trở | 10,0-4,5% Thông thường |
| Loại kết nối chính | Đồ đạc sống |
| Tiêu chuẩn hiệu quả | Đáp ứng tiêu chuẩn DOE 2016, đáp ứng tiêu chuẩn ANSI / IEEE |
| Đánh giá K-Factor (Harmonic Mitigation) | K-1 (Tiêu chuẩn) |
| Trọng lượng chất lỏng* | 304.23 lbs |
| Vật liệu cuộn | Đồng |
| Đánh giá nhiệt độ môi trường | 40°C |
| Mức âm thanh | 55 dBA |
| Vật liệu lõi | Thép định hướng hạt |
| Vật liệu bể | Thép phủ |
| Kích thước* | 43.31''-W x 35.04''-D x 51.18''-H |
| Hiệu quả | 99.10% |
| Không mất tải (với watt) | +/- 455W |
| Mất tải đầy đủ (với watt) | +/- 1,833W |
Thông số kỹ thuật
| 10kva-500kva Máy biến đổi ngâm dầu đơn pha | ||||||
| Tỷ lệ vốn hóa định giá (kVA) | Cao | Điện áp thấp (v) | Biểu tượng kết nối | Tiêu chuẩn | Kháng mạch ngắn ((%) | Hiệu quả |
| Điện áp (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8-4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Sơ đồ thiết kế
Phụ kiện
Hình ảnh sản xuất
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuật. Các giám sát viên QC sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ làm các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
