| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | WINLEY |
| Chứng nhận: | CE,ISO |
| Số mô hình: | D-37.5/15 |
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
| Giá bán: | $1000-$10000 |
| chi tiết đóng gói: | Vỏ gỗ dán |
| Thời gian giao hàng: | 30 NGÀY |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 1000 bộ/tháng |
| Giai đoạn: | một pha | Công suất định mức: | 37,5Kva hoặc tùy chỉnh |
|---|---|---|---|
| Điện áp chính: | 12470GrdY/7200 | điện áp thứ cấp: | 240/120 |
| Nhiệt độ tăng: | 65°C | Lớp làm mát: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>Tự làm mát</b> |
| Chất liệu quanh co: | đồng | Hiệu quả: | 98.90% |
| Điểm nổi bật: | Bộ biến áp gắn đệm 37,5Kva,KNAN Cooling Pad Mounted Transformer |
||

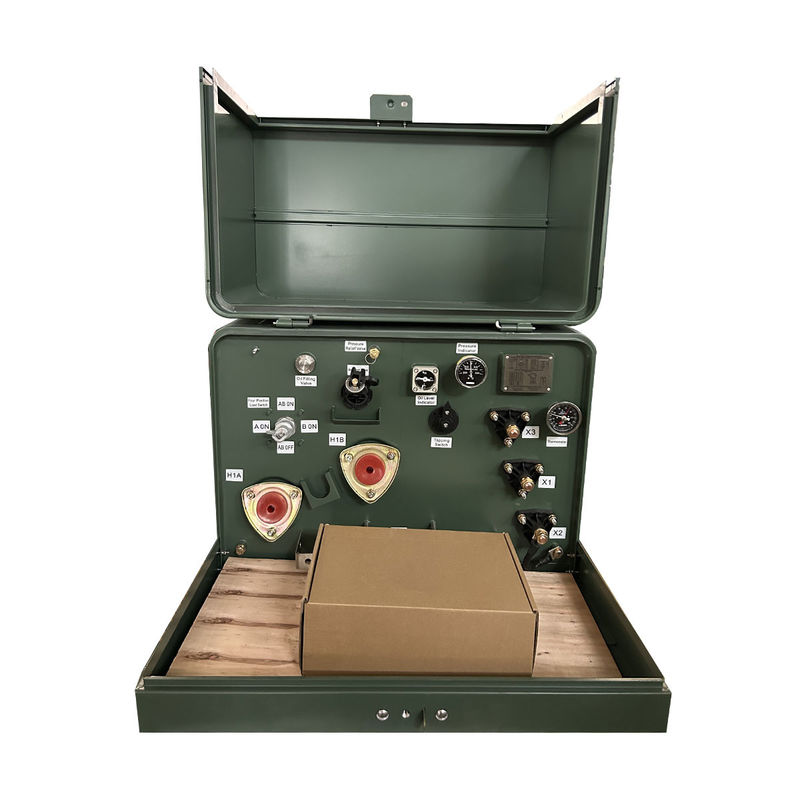

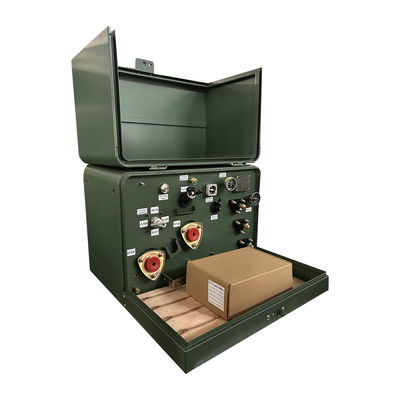

Bộ biến áp gắn đệm loại dầu pha đơn 12470V đến 120V 25kva 37.5Kva 50Kva 75Kva 100Kva
1) Các bộ biến áp gắn đệm pha đơn được đặt bên trong một tủ với cửa và khóa, thường nằm ngoài trời.
2)Tất cả các bộ biến áp phân phối này được cách điện bằng dầu, được làm mát bằng dầu, có sẵn trong vòng hoặc nguồn cấp quang và là mặt chết
3) Những bộ biến đổi này có hai cấu hình cơ bản là nguồn cấp sóng và mạch, được lựa chọn dựa trên loại mạch mà các bộ biến đổi sẽ được gắn.
Chi tiết sản phẩm
Dữ liệu chính
| Loại biến áp | Thiết bị đắp đệm, loại II |
| Loại nguồn cấp cho biến áp | Lưu lượng vòng lặp |
| Giai đoạn | Giai đoạn đơn |
| Công suất | 37.5 KVA |
| Nhóm vector | II6 |
| Điện áp chính | 12470GrdY/7200 |
| Lớp điện áp chính | Lớp 15 kV |
| Phasor chính | Wye đất |
| BIL chính | 95 KV |
| Điện áp thứ cấp | 120/240 (L-N-L) |
| Lớp điện áp thứ cấp | 1Loại.2 kV |
| Phasor thứ cấp | Hai vòng bọc một pha |
| BIL thứ cấp | 30 KV |
| Tần số | 60 Hz |
| Nhiệt độ tăng | 65°C |
| Chỉ số cách nhiệt | Loại E cách nhiệt - 120°C, 248°F |
| Lớp làm mát | KNAN; Tự làm mát |
| Kháng trở | 2% Thông thường |
| Vật liệu cuộn | Đồng |
| Kích thước* | 34.25''-W x 37.4''-D x 25.2''-H |
| Trọng lượng khô (không dầu) * | 507.05 lb |
| Tổng trọng lượng (đầy nước) * | 1432.98 lb |
| Đánh giá | Đáp ứng/ vượt quá DOE 2016 hiệu quả xếp hạng |
| Hiệu quả | 98.90% |
| Không mất tải (với watt) * | +/- 135W |
| Mất tải (với watt) * | +/- 590W |
Tính năng
1)bộ phủ bể biến áp gắn đệm một pha vượt quá C57,12.8 và C57,12.29- Phù hợp hoàn toàn với IEEE C57.12.28 các tiêu chuẩn về tính toàn vẹn của vỏ.
2) Hai giếng nắp cao áp phổ biến được kẹp bên ngoài cho hoạt động cung cấp vòng lặp hoặc một giếng nắp bên ngoài được kẹp bên ngoài cho hoạt động cung cấp quang.
3) Ba vỏ điện áp thấp được kẹp bên ngoài với các nút đồng có sợi dây, bao gồm một đầu cuối trung tính cách nhiệt hoàn toàn với dây đai đất có thể tháo rời.
4) Các mặt đệm được đúc; đáy khoang dầu nhúng.
5) Các thiết bị nâng bằng thép không gỉ được gắn bằng sợi, gắn bằng sợi.
6) Thiết bị giảm áp suất tự động.
7) Dầu khoáng chất điện với chất ức chế oxy hóa.
8)Màn trùm có thể tháo rời với các chân và thùng bản lề thép không gỉ chống ăn mòn Khung thép nhẹ và ngưỡng có thể tháo rời được gắn bằng phần cứng thép không gỉ.
9)Về mặt trên vòm và khoang dầu để ngăn ngừa giữ nước.
10) Máy bơm đầy dầu/máy bơm mức dầu; Máy bơm thoát dầu; Quy định đặt đất bể.
11) Bộ khóa chống ăn mòn với cọc an toàn đầu penta-captive, hạt nổi và khóa đệm.
Thông số kỹ thuật
| Máy biến áp 25kva-500kva gắn đệm pha đơn | ||||||
| Tỷ lệ vốn hóa định giá (kVA) | Cao | Điện áp thấp (v) | Biểu tượng kết nối | Tiêu chuẩn | Kháng mạch ngắn ((%) | Hiệu quả |
| Điện áp (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/ DOE | 10,0-4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Hình vẽ
Phụ kiện
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuậtCác giám sát viên kiểm soát chất lượng sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
