Kiểu: | Loại dầu Pad Mounted | Giai đoạn: | Số ba |
---|---|---|---|
trở kháng: | 4,5% | Dung tích: | 1mva |
điện áp sơ cấp: | 4100V Hoặc tùy chỉnh | điện áp thứ cấp: | 480V Hoặc tùy chỉnh |
Tính thường xuyên: | 60Hz | Nhiệt độ tăng: | 65°C |
Điểm nổi bật: | Máy biến áp ba pha gắn trên pad,Máy biến áp 3 pha bước xuống,Máy biến áp loại dầu 1 Mva |

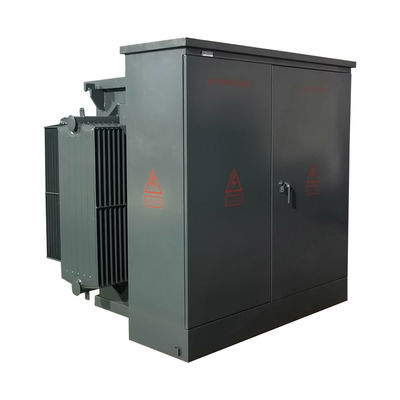

Máy biến áp ba pha gắn trên 1 Mva Pad 4160v đến 480v Bước xuống
Tính năng
1. Hội nhập Bolt Pentahead
2. Chất lỏng cách nhiệt điểm cháy cao
3. Chất lỏng cách điện không PCB
4. Nhà ở bằng chứng giả mạo

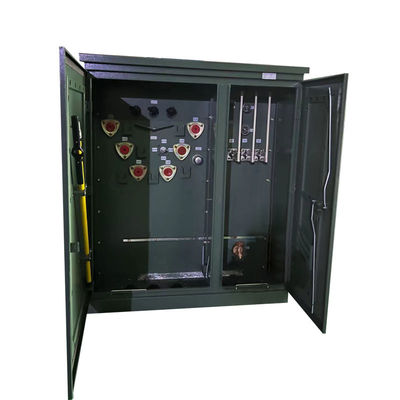

5. Cửa ngăn phía trước có bản lề, có thể khóa được
6. Khoang đi dây NEMA 3R
7. Bao gồm que nóng, Giá treo cửa HV
Đặc điểm hiệu suất
1) Không có thùng chứa dầu và nắp được trang bị thiết bị ba trong một để cung cấp dầu, chỉ báo mức dầu và van xả áp suất.
2) Khi máy biến áp được đóng gói, quy trình tra dầu chân không được sử dụng để loại bỏ hoàn toàn độ ẩm trong máy biến áp.
3) Sau khi niêm phong, dầu máy biến áp không tiếp xúc với không khí, giúp ngăn chặn hiệu quả oxy và nước ngấm vào máy biến áp dẫn đến suy giảm hiệu suất (lão hóa vật liệu và dầu).
4) Hộp là bể tản nhiệt dạng sóng, không chỉ có chức năng làm mát mà còn có chức năng 'thở'.Độ đàn hồi của bộ tản nhiệt dạng sóng có thể bù đắp sự thay đổi thể tích dầu do thay đổi nhiệt độ.
Sự chỉ rõ
Công suất định mức | Nhóm điện áp (kV) | Tổn thất (kW) | Trọng lượng (kg) | (mm) | máy đo | ||||||||||
Phương thức kết nối | không tải | Trọng tải | Không có tải trọng hiện tại | Điện áp trở kháng | (L) | (W) | (H) | ||||||||
(kVA) | HV | LV | % | % | % | % | Máy móc | Dầu | Tổng | Kích thước | Thẳng đứng | Nằm ngang | |||
50 | 0,4 | Dyn11 Yd11 Dyn5 Yyn0 |
0,21 | 1,21 | 2 | 6,50% | 195 | 205 | 590 | 1000 | 950 | 1450 | 550 | 550 | |
100 | 0,29 | 2.02 | 1.8 | 320 | 240 | 790 | 1080 | 1000 | 1600 | 550 | 550 | ||||
125 | 0,34 | 2,38 | 1.7 | 395 | 270 | 950 | 1100 | 1030 | 1630 | 660 | 660 | ||||
160 | 0,36 | 2,83 | 1.6 | 460 | 285 | 1020 | 1130 | 1060 | 1630 | 660 | 660 | ||||
200 | 0,43 | 3,33 | 1,5 | 555 | 325 | 1170 | 1190 | 1060 | 1670 | 660 | 660 | ||||
250 | 0,51 | 3,96 | 1.4 | 630 | 340 | 1340 | 1260 | 1160 | 1700 | 660 | 660 | ||||
315 | 38,5 | 0,61 | 4,77 | 1.4 | 720 | 400 | 1530 | 1280 | 1240 | 1790 | 660 | 660 | |||
400 | 36,5 | 0,73 | 5,76 | 1.3 | 830 | 490 | 1780 | 1960 | 880 | 1900 | 820 | 820 | |||
500 | 35 | 0,86 | 6,93 | 1.2 | 930 | 510 | 1960 | 2020 | 940 | 1920 | 820 | 820 | |||
630 | 33 | 1.04 | 8,28 | 1.1 | 1085 | 600 | 2290 | 2070 | 1010 | 2010 | 820 | 820 | |||
800 | 1,23 | 9,9 | 1 | 1270 | 660 | 2640 | 2240 | 1040 | 2150 | 820 | 820 | ||||
1000 | 1,44 | 12h15 | 1 | 1495 | 735 | 3100 | 2300 | 1200 | 2150 | 820 | 820 | ||||
1250 | 1,76 | 14,67 | 0,9 | 1775 | 830 | 3630 | 2450 | 1280 | 2250 | 1070 | 1070 | ||||
1600 | 2.12 | 17,55 | 0,8 | 2140 | 935 | 4235 | 2220 | 1510 | 2350 | 1070 | 1070 | ||||
2000 | 2,61 | 21,5 | 0,8 | 2535 | 1035 | 4910 | 2310 | 1740 | 2440 | 1070 | 1070 | ||||
2500 | 3,15 | 23 | 0,8 | 3140 | 1190 | 5840 | 2370 | 1840 | 2490 | 1070 | 1070 |
Quy trình sản xuất
Câu hỏi thường gặp
1. Hỏi: Tôi có thể đặt hàng mẫu không?
Trả lời: Có, chúng tôi hoan nghênh đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2. Q: Thời gian giao hàng là gì?
Trả lời: Thời gian lấy mẫu từ 3 - 7 ngày, chúng tôi thường vận chuyển bằng DHL, UPS, FedEx, v.v.Thời gian sản xuất hàng loạt 7-25 ngày.
3. Q: Bảo hành trong bao lâu?
A: 24 tháng kể từ B/L.Nếu có bất kỳ sự cố nào về phụ kiện, chỉ cần cung cấp ảnh của phụ kiện bị hỏng, chúng tôi sẽ cung cấp dịch vụ miễn phí.Theo số lượng sản phẩm, chúng tôi sẽ cung cấp miễn phí các phụ kiện dễ bị hư hỏng.chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Hỏi: OEM/ODM có sẵn không?
A: Vâng, nó là!Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng mình, chúng tôi có thể tùy chỉnh các sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
Một.Màu sắc tùy chỉnh và chức năng đặc biệt.
b.hộp tùy chỉnh.
c.In logo của khách hàng (MOQ: ≥10pcs).
đ.Những ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.Các dịch vụ tùy chỉnh ở trên phải được xác nhận trước khi sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
Trả lời: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm đều có chứng chỉ CE.Chúng tôi có các kỹ sư chuyên nghiệp.Công nhân được yêu cầu nghiêm ngặt để làm cho sản phẩm theo bản vẽ.Mỗi quy trình đều có người hướng dẫn kỹ thuật. Người giám sát QC sẽ thường xuyên kiểm tra quá trình sản xuất.Chúng tôi sẽ thực hiện các bài kiểm tra hiệu suất sản phẩm trong quá trình sản xuất và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
