Giai đoạn: | ba giai đoạn | Tính thường xuyên: | 60Hz |
---|---|---|---|
mức cách nhiệt: | Lớp E | Công suất định mức: | 225 KVA |
nhóm vectơ: | Dyn1 | Lớp làm mát: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>Tự làm mát</b> |
trở kháng: | 5,8% | Chất liệu quanh co: | đồng |
Điểm nổi bật: | 225 KVA biến áp loại dầu,biến áp loại dầu đệm,Triphase Transformer 4160V |

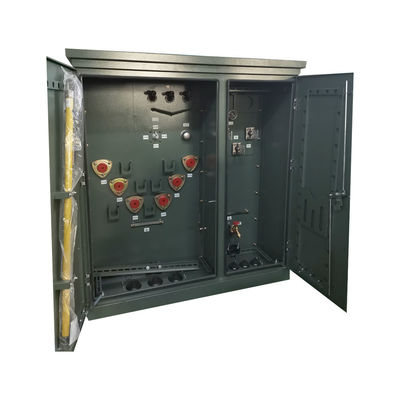

225 KVA Pad Mount 3 giai đoạn loại dầu biến áp 4160V đến 480
Đặc điểm hiệu suất
1) Không có bể lưu trữ dầu, chiều cao của bộ biến áp được giảm, Có thể tiết kiệm không gian lắp đặt và chi phí vận chuyển.
2) Độ đàn hồi của bộ tản nhiệt có thể bù đắp sự thay đổi khối lượng dầu do thay đổi nhiệt độ.
3) Hộp là bể tản nhiệt sóng, không chỉ có chức năng làm mát mà còn có chức năng "hít thở".
4) dầu biến áp không tiếp xúc với không khí,có hiệu quả ngăn chặn oxy và nước chìm trong biến áp và dẫn đến sự suy giảm hiệu suất (sự lão hóa của vật liệu và dầu).
5)Cấu trúc mới của dây chuyền điện áp cao và thấp, sắp xếp hợp lý cho ống dầu và kết nối làm tăng khả năng của sức mạnh cơ học và chống tắt.
6)Chúng tôi sử dụng vòng xoắn ốc với đường dầu dọc để tạo ra hiệu ứng làm mát tốt hơn.Chúng tôi cải thiện sự hỗ trợ hiệu quả của mặt đầu cuối của vòng lặp để tăng cường khả năng điện chống mạch ngắn.
Thông số kỹ thuật
Công suất định giá | Nhóm điện áp ((kV) | Mất ((kW) | Trọng lượng (kg) | (mm) | Chiều cao | ||||||||||
Phương pháp kết nối | Không tải | Trọng lượng | Điện không tải | Năng lượng trở kháng | (L) | (W) | (H) | ||||||||
(kVA) | HV | LV | % | % | % | % | Máy | Dầu | Tổng số | Cấu trúc | Dọc | Xét ngang | |||
50 | 0.4 | Dyn11 Yd11 Dyn5 Yyn0 |
0.21 | 1.21 | 2 | 6.50% | 195 | 205 | 590 | 1000 | 950 | 1450 | 550 | 550 | |
100 | 0.29 | 2.02 | 1.8 | 320 | 240 | 790 | 1080 | 1000 | 1600 | 550 | 550 | ||||
125 | 0.34 | 2.38 | 1.7 | 395 | 270 | 950 | 1100 | 1030 | 1630 | 660 | 660 | ||||
160 | 0.36 | 2.83 | 1.6 | 460 | 285 | 1020 | 1130 | 1060 | 1630 | 660 | 660 | ||||
200 | 0.43 | 3.33 | 1.5 | 555 | 325 | 1170 | 1190 | 1060 | 1670 | 660 | 660 | ||||
250 | 0.51 | 3.96 | 1.4 | 630 | 340 | 1340 | 1260 | 1160 | 1700 | 660 | 660 | ||||
315 | 38.5 | 0.61 | 4.77 | 1.4 | 720 | 400 | 1530 | 1280 | 1240 | 1790 | 660 | 660 | |||
400 | 36.5 | 0.73 | 5.76 | 1.3 | 830 | 490 | 1780 | 1960 | 880 | 1900 | 820 | 820 | |||
500 | 35 | 0.86 | 6.93 | 1.2 | 930 | 510 | 1960 | 2020 | 940 | 1920 | 820 | 820 | |||
630 | 33 | 1.04 | 8.28 | 1.1 | 1085 | 600 | 2290 | 2070 | 1010 | 2010 | 820 | 820 | |||
800 | 1.23 | 9.9 | 1 | 1270 | 660 | 2640 | 2240 | 1040 | 2150 | 820 | 820 | ||||
1000 | 1.44 | 12.15 | 1 | 1495 | 735 | 3100 | 2300 | 1200 | 2150 | 820 | 820 | ||||
1250 | 1.76 | 14.67 | 0.9 | 1775 | 830 | 3630 | 2450 | 1280 | 2250 | 1070 | 1070 | ||||
1600 | 2.12 | 17.55 | 0.8 | 2140 | 935 | 4235 | 2220 | 1510 | 2350 | 1070 | 1070 | ||||
2000 | 2.61 | 21.5 | 0.8 | 2535 | 1035 | 4910 | 2310 | 1740 | 2440 | 1070 | 1070 | ||||
2500 | 3.15 | 23 | 0.8 | 3140 | 1190 | 5840 | 2370 | 1840 | 2490 | 1070 | 1070 |
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuật. Các giám sát viên QC sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ làm các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
