| Tên thương hiệu: | WINLEY |
| Số mẫu: | S-45k |
| MOQ: | 1 đơn vị |
| giá bán: | $1000-$10000 |
| Chi tiết bao bì: | trường hợp ván ép |
| Điều khoản thanh toán: | T/T |

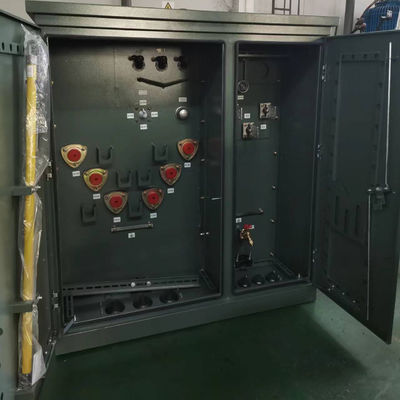

45KVA Ba pha đệm gắn máy biến áp loại dầu Loop feed Type Combined Distribution Transformer
Hiệu suất
1) Không có bể lưu trữ dầu, chiều cao của bộ biến áp được giảm, Có thể tiết kiệm không gian lắp đặt và chi phí vận chuyển.
2) Độ đàn hồi của bộ tản nhiệt có thể bù đắp sự thay đổi khối lượng dầu do thay đổi nhiệt độ.
3) Hộp là bể tản nhiệt sóng, không chỉ có chức năng làm mát mà còn có chức năng "hít thở".
4) dầu biến áp không tiếp xúc với không khí,có hiệu quả ngăn chặn oxy và nước chìm trong biến áp và dẫn đến sự suy giảm hiệu suất (sự lão hóa của vật liệu và dầu).
5)Cấu trúc mới của dây chuyền điện áp cao và thấp, sắp xếp hợp lý cho ống dầu và kết nối làm tăng khả năng của sức mạnh cơ học và chống tắt.
6)Chúng tôi sử dụng vòng xoắn ốc với đường dầu dọc để tạo ra hiệu ứng làm mát tốt hơn.Chúng tôi cải thiện sự hỗ trợ hiệu quả của mặt đầu cuối của vòng lặp để tăng cường khả năng điện chống mạch ngắn.
Dữ liệu chính
| Loại biến áp | Thiết bị đắp đệm, loại ngăn |
| Cấu hình biến tần | Pad chứa chất lỏng được gắn |
| Loại nguồn cấp cho biến áp | Lưu lượng vòng lặp |
| Giai đoạn | Ba giai đoạn |
| Công suất | 45 KVA |
| Nhóm vector | Nhìn kìa. |
| Điện áp chính | 13200GrdY/7620 |
| Lớp điện áp chính | Lớp 15 kV |
| Phasor chính | Wye đất |
| Điện áp thứ cấp | 208Y/120 |
| Lớp điện áp thứ cấp | 1Loại.2 kV |
| Tần số | 60 Hz |
| Nhiệt độ tăng | 65°C |
| Chỉ số cách nhiệt | Loại E cách nhiệt - 120°C, 248°F |
| Lớp làm mát | KNAN; Tự làm mát |
| Kháng trở | 40,5% |
| Đánh giá chuyển đổi ngắt tải | 200-Amp, 15 kV |
| Tiêu chuẩn hiệu quả | Đáp ứng các tiêu chuẩn DOE 2016, đáp ứng các tiêu chuẩn CSA đáp ứng các tiêu chuẩn ANSI / IEEE |
| Đánh giá K-Factor (Harmonic Mitigation) | K-1 (Tiêu chuẩn) |
| Công suất chất lỏng (dầu) * | 70 gallon |
| Trọng lượng chất lỏng (dầu) * | 539 lb |
| Vật liệu cuộn | Nhôm |
| Đánh giá nhiệt độ môi trường | 40°C |
| Mức âm thanh | 48 dBA |
| Xếp hạng khoang | NEMA 3R phòng điện chống thời tiết, bể kín |
| Kích thước* | 68-W x 39-D x 50-H |
| Trọng lượng khô (không dầu) * | 663 lb |
| Tổng trọng lượng (đầy nước) * | 1,701 lb |
| Hiệu quả % | 99.00% |
| Không mất tải (với watt) | +/- 114W |
| Mất tải đầy đủ (với watt) ở mức 100% | +/- 570W |
| Tổng mất tải (với watt) ở mức 100% | +/- 684W |
Thông số kỹ thuật
| Công suất định giá | Mất tiền (w) | Kích thước ((mm) | Trọng lượng ((kg) | ||||
| Không tải Loss ((W) | Mất tải | W | D | H | Trọng lượng dầu (L) | Tổng trọng lượng (kg) | |
| 45kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| 75kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| 1000kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| 1500kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| 2000kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| 3000kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| 3750kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
Kiểm tra nhà máy
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuật. Các giám sát viên QC sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ làm các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
|
