| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | WINLEY |
| Chứng nhận: | CE,ISO |
| Số mô hình: | D-50/13 |
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
| Giá bán: | $1000-$10000 |
| chi tiết đóng gói: | trường hợp ván ép |
| Thời gian giao hàng: | 30 NGÀY |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 1000 bộ/tháng |
| Dung tích: | Có sẵn 10KVA đến 500KVA | Phương pháp làm mát: | ONAN/KNAN |
|---|---|---|---|
| Tính thường xuyên: | 50Hz/60Hz | Điện áp trở kháng: | ≤4% |
| điện áp sơ cấp: | 13200GrdY/7620 | điện áp thứ cấp: | 120/240V |
| Nhiệt độ tăng: | 65°C | Chất liệu quanh co: | đồng |
| Điểm nổi bật: | Các biến áp phân phối loại dầu 50kva,Các biến áp phân phối loại dầu 13,2kV |
||

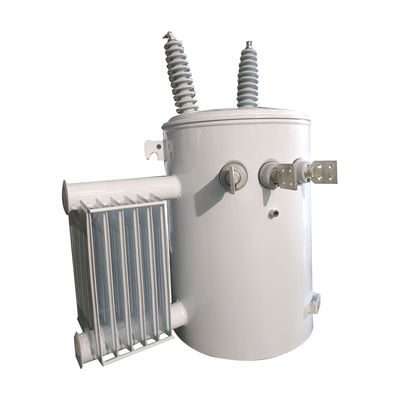

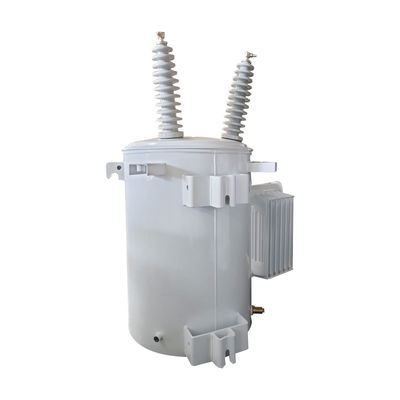

50kva bước xuống biến áp loại phân phối dầu gắn cột pha đơn 13.2Kv
Dữ liệu chính
| 13.2kV 50 kVA đặc điểm kỹ thuật biến áp gắn cột | |||
| Hiệu quả năng lượng | ANSI C57.12 | Không mất tải | 160W |
| Tiêu chuẩn | IEEE C57.12.20 | Về mất tải | 520W |
| Lượng công suất | 50 kVA | Tổng tổn thất | 680W |
| HV Voltage | 13.8kV | Tần số | 60Hz |
| Lưu ý: | 120/240V | Nhóm vector | II6 |
| HV BIL | 95kV | Màu sắc | Xám |
| LV BIL | 30kV | Xăng & Phụ kiện | 185kg |
| Chiều dài | 610mm | Trọng lượng dầu | 75kg |
| Chiều rộng | 710mm | Tổng trọng lượng | 320kg |
| Chiều cao | 1000mm | Kháng trở | 2.40% |
| Độ cực | Chất phụ gia | HV LV cuộn dây | Đồng |
Đặc điểm hiệu suất
Máy biến đổi gắn cột một pha nhỏ hơn do nhu cầu phân phối điện và đặc điểm tải khác nhau so với máy biến đổi ba pha. Kích thước bị ảnh hưởng bởi công suất và tổn thất,với bộ biến áp công suất cao hơn đòi hỏi kích thước lớn hơn để chứa các thành phần và cơ chế làm mátGiảm thiểu tổn thất cho truyền điện hiệu quả ảnh hưởng đến kích thước vật lý.và tổn thất liên quanCác yếu tố này hình thành thiết kế tối ưu để đảm bảo phân phối điện đáng tin cậy.
Các bộ biến áp gắn cột một pha có kích thước khác nhau dựa trên công suất điện, thường dao động từ 10 kVA đến 333 kVA.Phương pháp làm mát, và các yêu cầu thiết kế cụ thể.
Thông số kỹ thuật
| Dữ liệu kỹ thuật cho bộ biến áp phân phối gắn cột đơn pha | ||||||||
| Công suất (KVA) | Điện áp cao (V) | Điện áp thấp (V) | Mất mát (W) | Kích thước ((mm) | Trọng lượng | |||
| Loss không tải | Mất tải | W | D | H | ||||
| 5 | 34500/ 19920 13800/ 7957 13200/ 7620 | 120-240 240-480 347 600 | 19 | 75 | 465 | 485 | 855 | 92 |
| 10 | 36 | 120 | 500 | 525 | 885 | 150 | ||
| 15 | 50 | 195 | 520 | 565 | 905 | 210 | ||
| 25 | 80 | 290 | 560 | 590 | 935 | 258 | ||
| 37.5 | 105 | 360 | 610 | 625 | 935 | 340 | ||
| 50 | 135 | 500 | 635 | 675 | 1035 | 395 | ||
| 75 | 190 | 650 | 745 | 840 | 1035 | 480 | ||
| 100 | 210 | 850 | 770 | 965 | 1135 | 530 | ||
| 167 | 350 | 1410 | 795 | 890 | 1335 | 680 | ||
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuật. Các giám sát viên QC sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ làm các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
