Dung tích: | 75KVA | Điện áp chính: | 13200GrdY/7620 |
---|---|---|---|
điện áp thứ cấp: | 240/120V | Tần số: | 50Hz/60Hz |
Hệ thống làm mát: | ONAN/KNAN | Tiêu chuẩn: | IEEE ANSI DOE |
Chất liệu quanh co: | Đồng/Nhôm | Nhóm vector: | II0/II6 |
Điểm nổi bật: | Máy biến đổi điện 75kva,Máy biến đổi năng lượng gắn đệm Fr3,Máy biến áp loại dầu 240v |

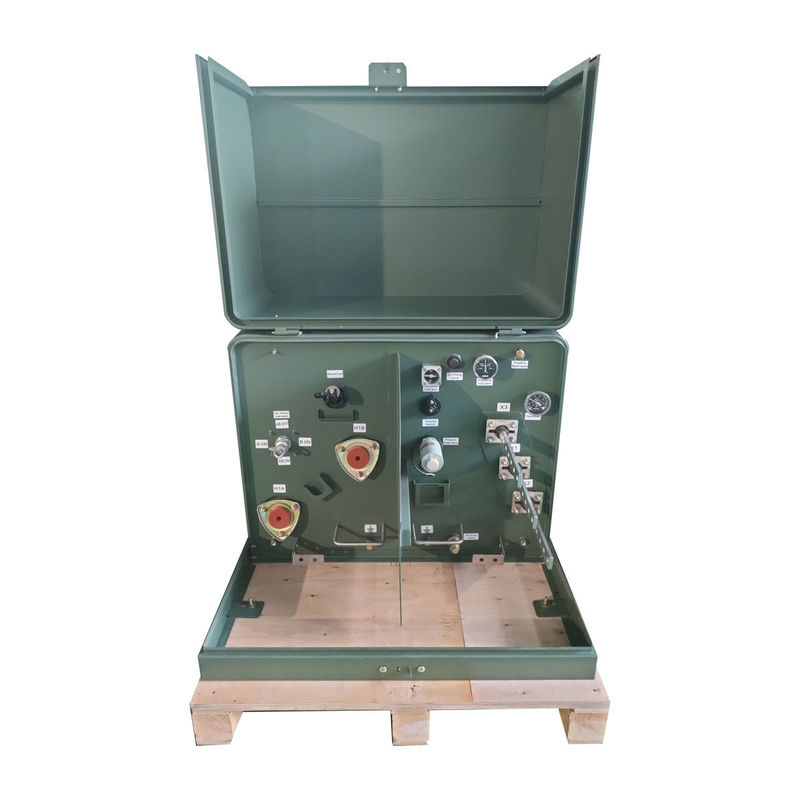

75kva Single Phase Pad Mounted Power Transformer Fr3 Dầu được lấp đầy 13200v đến 240v
Cấu trúc
Dữ liệu kỹ thuật
Đơn pha Pad gắn máy biến áp Thông số kỹ thuật | ||||||||
Đánh giá | Điện áp cao ((kV) | Không mất tải | Trong tải Loss | Chiều cao | Độ sâu | Chiều rộng | Trọng lượng dầu ((kg) | Tổng trọng lượng ((kg) |
(kVA) | (mm) | (mm) | (mm) | |||||
15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 hoặc những người khác |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
Sơ đồ thiết kế
Tính năng
■Hệ thống chất lượng được chứng nhận ISO 9001
■Đáp ứng hoặc vượt quá các tiêu chuẩn ANSI/IEEE và NEMA
■Bộ phủ bể vượt quá IEEE Std C57.12.28TM-2005 và
IEEE Std
C57.12Tiêu chuẩn.29TM-2005 (chỉ các đơn vị thép không gỉ)
■ Phù hợp hoàn toàn với IEEE Std C57.12Các yêu cầu về tính toàn vẹn của khung tiêu chuẩn.28TM-2005
■ Thiết bị giảm áp suất tự động
■Các quy định về lấp đầy và thoát nước
■Bảng tên được khắc bằng laser
■Bộ khóa nổi để dễ dàng sắp xếp
■Định nghĩa vỏ vỏ
■Vỏ bể có mái vòm hàn
■Dải đệm bằng vật liệu không ăn mòn
■Cây bể có vương miện
■Chân thềm có thể tháo ra
■Các quy định nâng thép không gỉ bị bỏ qua
■Cửa lề với chân và thùng lề bằng thép không gỉ
■Đoàn đất từ X2 đến đất bể
■HV thùng vỏ cho đầu nối khuỷu tay trước chết

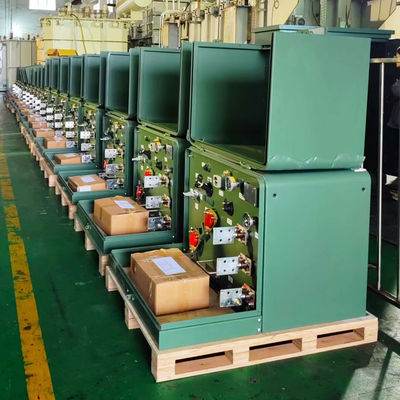

Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuật. Các giám sát viên QC sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ làm các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
