Giai đoạn: | một pha | Công suất: | 15kVA |
---|---|---|---|
Phương pháp làm mát: | ONAN | Kháng trở: | 3,5% |
Điện áp chính: | 11000V hoặc tùy chỉnh | điện áp thứ cấp: | 120/240V |
Chất liệu quanh co: | Đồng/Nhôm | Tiêu chuẩn: | DOE/ANSI/IEEE |
Điểm nổi bật: | Động thái biến đổi gắn cột 15kva,Bộ biến áp gắn cột ANSI,Máy biến đổi loại dầu IEEE |

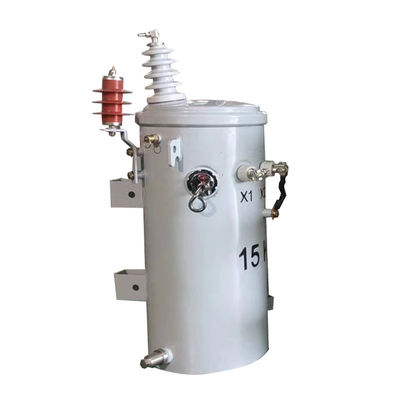

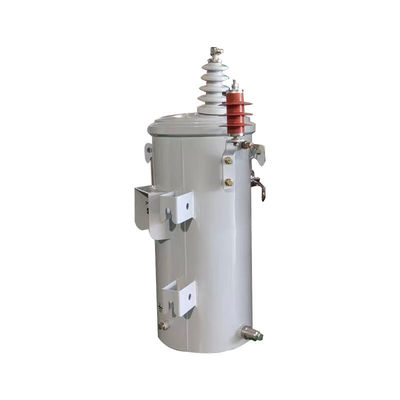

IEEE ANSI Thiết lập trên cao Loại biến áp gắn cột pha duy nhất 15kva 11000V đến 240V
Đặc điểm hiệu suất
1Các sản phẩm được sử dụng rộng rãi trong truyền tải và phân phối điện của các mạng lưới điện công nghiệp và nông nghiệp.
2. lõi sắt được làm bằng tấm thép silicon cuộn lạnh với độ dẫn cao của từ tính và áp dụng cấu trúc kéo-bảng, do đó đường từ tính của nó là ngắn, tổn thất và mức độ tiếng ồn là thấp.
3. Compress dây được áp dụng cho cuộn dây do đó tổn thất là thấp và có khả năng tốt chịu được mạch ngắn.
4. bể dầu là loại chuông với cấu trúc của loại tấm gấp đầy đủ, có một bên ngoài tuyệt vời và dễ dàng để bảo trì.
Dữ liệu chính
Thông số kỹ thuật của bộ biến áp gắn cột 15 kVA | |||
Lượng công suất | 15 kVA | HV/LV | Nhôm |
HV Voltage | 4.16 kV | Không mất tải | 55w |
Lưu ý: | 120/240V | Về mất tải | 153w |
HV BIL | 125kV | Tần số | 60Hz |
LV BIL | 30kV | Màu sắc | Màu xám#70 |
Chiều dài | 620mm | Xăng & Phụ kiện | 130kg |
Chiều rộng | 700mm | Trọng lượng dầu | 75kg |
Chiều cao | 880mm | Tổng trọng lượng | 255kg |
Độ cực | Chất phụ gia | Kháng trở | 2.00% |
Sơ đồ thiết kế
Phụ kiện
Thông số kỹ thuật
10kva-500kva Máy biến đổi ngâm dầu đơn pha | ||||||
Tỷ lệ vốn hóa định giá (kVA) | Cao | Điện áp thấp (v) | Biểu tượng kết nối | Tiêu chuẩn | Kháng mạch ngắn ((%) | Hiệu quả |
Điện áp (v) | (%) | |||||
10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8-4% | 98.7 |
15 | 98.82 | |||||
25 | 98.95 | |||||
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |
Tính năng
1. Các nắp bể có vỏ sứ cao áp suất đi kèm với các đầu cuối vòng, có thể chứa cáp nhôm hoặc đồng.
2Cấu trúc may tròn của nắp bể đảm bảo phân phối căng thẳng đồng đều và niêm phong đáng tin cậy.
3. Các chuông vòng trên tường bể phục vụ như là buồng điện áp thấp và đầu cuối và được bọc bằng thiếc.
4. Điều này đi kèm với một van giảm áp suất có khả năng tự niêm phong.
5Theo tiêu chuẩn ANSI, móc treo của bộ biến áp ở phía trên và phía dưới tuân thủ.
6. Đường kết thúc mặt đất trên xe tăng là một đường kết thúc mặt đất chuông.
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuậtCác giám sát viên kiểm soát chất lượng sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
