| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | WINLEY |
| Chứng nhận: | CE,ISO |
| Số mô hình: | D-50/15 |
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
| Giá bán: | $1000-$10000 |
| chi tiết đóng gói: | Vỏ gỗ dán |
| Thời gian giao hàng: | 30 NGÀY |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 1000 bộ/tháng |
| Giai đoạn: | một pha | Công suất: | 50Kva hoặc tùy chỉnh |
|---|---|---|---|
| Phương pháp làm mát: | <i>ONAN;</i> <b>ONAN;</b> <i>Self-Cooled</i> <b>Tự làm mát</b> | Tần số: | 60Hz |
| Điện áp chính: | 12470GrdY/7200 | điện áp thứ cấp: | 120/240V |
| Nhiệt độ tăng: | 65°C | Tiêu chuẩn: | ANSI/IEEE |
| Điểm nổi bật: | Bộ biến áp phân phối ngập dầu 50kva,Máy biến đổi phân phối chìm dầu 240v,ONAN Cây biến áp gắn cột |
||

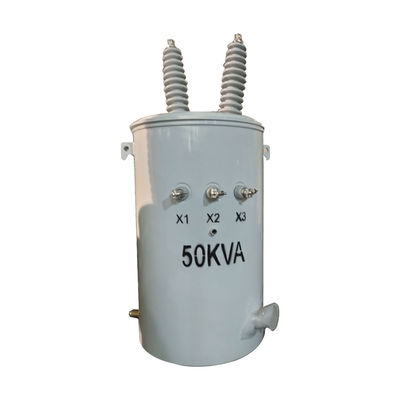

12.4kv 240v 50kva dầu ngâm phân phối biến áp đơn pha cột gắn biến áp
Mô tả
Trong mạng lưới phân phối với nguồn cung cấp điện phi tập trung, bộ biến áp một pha có những lợi thế đáng kể như một bộ biến áp phân phối.Nó có thể giảm chiều dài của dây chuyền phân phối điện áp thấp, giảm tổn thất đường dây và cải thiện chất lượng cung cấp điện. Nó áp dụng thiết kế cấu trúc lõi sắt cuộn tiết kiệm năng lượng hiệu quả cao.Bộ biến áp được đặc trưng bởi việc áp dụng phương pháp lắp đặt treo loại cột, khối lượng nhỏ, đầu tư xây dựng cơ sở hạ tầng nhỏ, giảm bán kính cung cấp điện điện điện áp thấp và có thể giảm tổn thất đường dây điện áp thấp hơn 60%.Bộ biến áp áp dụng một cấu trúc hoàn toàn kín với khả năng quá tải mạnh, độ tin cậy cao trong hoạt động liên tục, bảo trì đơn giản và tuổi thọ dài.
Dữ liệu chính
| Thông số kỹ thuật của bộ biến áp gắn cột đơn pha 100 kVA | |||
| Hiệu quả năng lượng | CSA C802.1 | Độ cực | Chất phụ gia |
| Bệnh tình dục | CSA C2.1 | HV/LV | Nhôm |
| Lượng công suất | 100 kVA | Không mất tải | 208w |
| HV Voltage | 12.47kV Delta | Về mất tải | 753w |
| Lưu ý: | 240/120 | Tần số | 60Hz |
| HV BIL | 125kV | Nhóm vector | II6 |
| LV BIL | 30kV | Màu sắc | Xám |
| Chiều dài | 730mm | Xăng & Phụ kiện | 435kg |
| Chiều rộng | 890mm | Trọng lượng dầu | 165kg |
| Chiều cao | 1110mm | Tổng trọng lượng | 675kg |
| Kháng trở | 2.93% | Phương pháp làm mát | ONAN |
Thông số kỹ thuật
| 10kva-500kva Máy biến đổi ngâm dầu đơn pha | ||||||
| Tỷ lệ vốn hóa định giá (kVA) | Cao | Điện áp thấp (v) | Biểu tượng kết nối | Tiêu chuẩn | Kháng mạch ngắn ((%) | Hiệu quả |
| Điện áp (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8-4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Sơ đồ thiết kế
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuật. Các giám sát viên QC sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ làm các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
