Giai đoạn: | ba giai đoạn | Công suất: | 300KVA |
---|---|---|---|
Điện áp chính: | 12470GrdY/7200V | điện áp thứ cấp: | 480Y/277 |
Tần số: | 60 Hz | Nhiệt độ tăng: | 65°C |
Khống chế (Thông thường): | 5.0-7.5% Thông thường | Hiệu quả: | >99,10 |
Điểm nổi bật: | Máy biến đổi gắn đệm 12470v,Bộ biến áp gắn đệm 300Kva,Máy biến đổi ngập dầu điện |

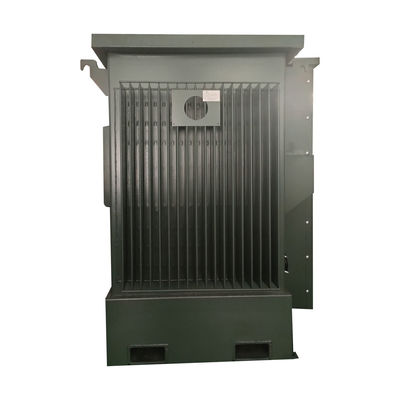

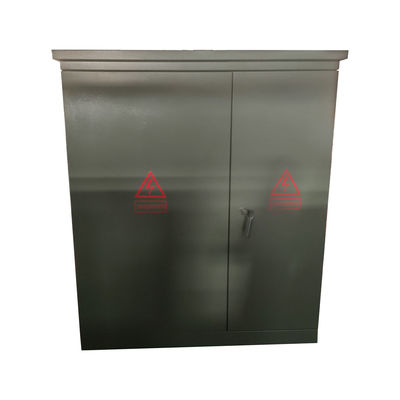

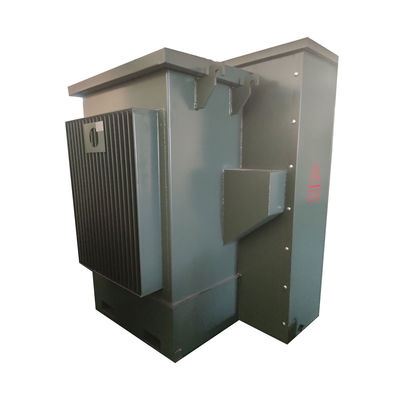

300 Kva Ba pha dầu ngâm điện đệm gắn loại biến đổi 12470v
Mô tả
1Các bộ biến áp đệm được sản xuất với công suất lên đến 10000 kVA.
2. bộ biến áp đệm được thiết kế và thử nghiệm theo các tiêu chuẩn bao gồm CSA, IEEE c.57, và DOE nếu có.
3Các bộ biến áp được gắn đệm được lấp đầy dầu và có thiết kế chống giả mạo.
Dữ liệu chính
Loại biến áp | Thiết bị đắp đệm, loại ngăn |
Cấu hình biến tần | Pad chứa chất lỏng được gắn |
Loại nguồn cấp cho biến áp | Lưu lượng vòng lặp |
Giai đoạn | Ba giai đoạn |
Công suất | 300 KVA |
Nhóm vector | Nhìn kìa. |
Điện áp chính | 12470GrdY/7200 |
Lớp điện áp chính | Lớp 15 kV |
Phasor chính | Wye đất |
BIL chính | 95 KV |
Điện áp thứ cấp | 480Y/277 |
Lớp điện áp thứ cấp | 1Loại.2 kV |
Phasor thứ cấp | Wye-N |
BIL thứ cấp | 30 KV |
Tần số | 60 Hz |
Nhiệt độ tăng | 65°C |
Chỉ số cách nhiệt | Loại E cách nhiệt - 120°C, 248°F |
Lớp làm mát | KNAN; Tự làm mát |
Khống chế (Thông thường) | 1.2-6.0% Thông thường |
Loại kết nối chính | Mặt trận chết |
Vật liệu cuộn | Đồng |
Đánh giá nhiệt độ môi trường | 40°C |
Mức âm thanh | 55 dBA |
Tổng trọng lượng (đầy nước) * | 3,637 lb |
Hiệu quả % | 99.00% |
Không mất tải (với watt) | +/- 500W |
Mất tải đầy đủ (với watt) ở mức 100% | +/- 3000W |
Tổng mất tải (với watt) ở mức 100% | +/- 3500W |
Hình ảnh nhà máy
Thông số kỹ thuật
Máy biến đổi gắn 3 pha | ||||
Sức mạnh định số (KVA) | Điện áp cao (KV) | Điện áp thấp (V) | Mất (W) | |
Mất tải không (W) | Mất tải (W) | |||
75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ hoặc những người khác |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150KVA | 280 | 2200 | ||
225KVA | 400 | 3050 | ||
300KVA | 480 | 3650 | ||
500KVA | 680 | 5100 | ||
750KVA | 980 | 7500 | ||
1000KVA | 1150 | 10300 | ||
1500KVA | 1640 | 14500 | ||
2000KVA | 2160 | 20645 | ||
2500KVA | 2680 | 23786 | ||
3000KVA | 3300 | 25300 | ||
3750KVA | 4125 | 27875 | ||
5000KVA | 5200 | 30000 |
Hình vẽ kỹ thuật
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuật. Các giám sát viên QC sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ làm các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
