Giai đoạn: | một pha | Công suất: | 15kVA |
---|---|---|---|
Phương pháp làm mát: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>Tự làm mát</b> | Kháng trở: | 3,5% |
Điện áp chính: | 4160/7200GrdY | điện áp thứ cấp: | 120/240V |
Nhiệt độ tăng: | 65°C | Hiệu quả: | >98,80% |
Điểm nổi bật: | Động cơ biến áp phân phối gắn cột 15kva,Máy biến áp phân phối một pha 240v,KNAN Oil Type Transformer |

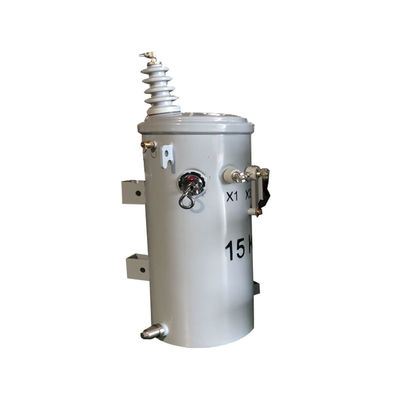

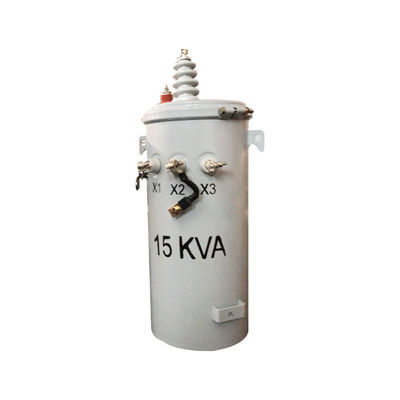

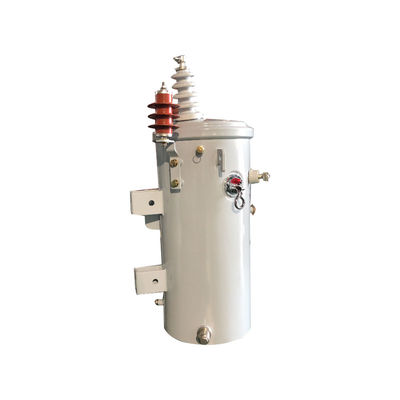

Động cơ biến áp phân phối loại gắn cột 15kva từ 4160v đến 240v
Dữ liệu chính
Loại biến áp | Máy biến áp phân phối trên cao |
Cấu hình biến tần | Đường chứa chất lỏng được gắn |
Giai đoạn | Giai đoạn đơn |
Công suất | 15 KVA |
Điện áp chính | 4160/7200GrdY |
Lớp điện áp chính | 8Loại.7 kV |
BIL chính | 60 kV |
Điện áp thứ cấp | 120/240V (L-N-L) |
Lớp điện áp thứ cấp | 1Loại.2 kV |
Phasor thứ cấp | Hai vòng bọc một pha |
BIL thứ cấp | 30 KV |
Tần số | 60 Hz |
Nhiệt độ tăng | 65°C |
Lớp làm mát | KNAN; Tự làm mát |
Vật liệu cuộn | Đồng |
Đánh giá nhiệt độ môi trường | 40°C |
Mức âm thanh | 48 dBA |
Kích thước | 17''-W x 20''-D x 38''-H |
Trọng lượng | 256 lb |
Hiệu quả | 98.80% |
Không mất tải (với watt) | +/- 137W |
Tổng mất tải (với watt) | +/- 468W |
Sơ đồ thiết kế
Phụ kiện
Thông số kỹ thuật
10kva-500kva Máy biến đổi ngâm dầu đơn pha | ||||||
Tỷ lệ vốn hóa định giá (kVA) | Cao | Điện áp thấp (v) | Biểu tượng kết nối | Tiêu chuẩn | Kháng mạch ngắn ((%) | Hiệu quả |
Điện áp (v) | (%) | |||||
10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8-4% | 98.7 |
15 | 98.82 | |||||
25 | 98.95 | |||||
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |
Tính năng
1. Các nắp bể có vỏ xăm cao áp được đi kèm với các đầu cuối vòng, có thể chứa cáp nhôm hoặc đồng.
2Cấu trúc may tròn của nắp bể đảm bảo phân phối căng thẳng đồng đều và niêm phong đáng tin cậy.
3. Các vòng bóp trên tường bể phục vụ như là buồng điện áp thấp và đầu cuối và được bọc thép.
4. Điều này đi kèm với một van giảm áp suất có khả năng tự niêm phong.
5Theo tiêu chuẩn ANSI, móc treo của bộ biến áp ở phía trên và phía dưới tuân thủ.
6. Địa điểm kết thúc mặt đất trên xe tăng là một đường dây kết thúc mặt đất chuông.
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuật. Các giám sát viên QC sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ làm các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
