| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | WINLEY |
| Chứng nhận: | CE,ISO |
| Số mô hình: | S-500/15 |
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
| Giá bán: | $5000-$150000 |
| chi tiết đóng gói: | Vỏ gỗ dán |
| Thời gian giao hàng: | 30 NGÀY |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 1000 bộ/tháng |
| Giai đoạn: | ba giai đoạn | Công suất định mức: | 75KVA-50000KVA |
|---|---|---|---|
| Điện áp chính: | 12470GrdY/7200 | điện áp thứ cấp: | 208Y/120 |
| Tần số: | 50/60Hz | Lớp làm mát: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>Tự làm mát</b> |
| Chất liệu quanh co: | Đồng \ Nhôm | Vật liệu: | Tấm thép silic |
| Điểm nổi bật: | 12470v Pad Mounted Transformer,Bước xuống Pad gắn máy biến áp,500kva Máy biến áp ba pha |
||

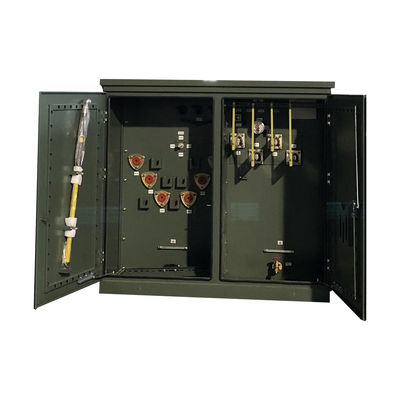

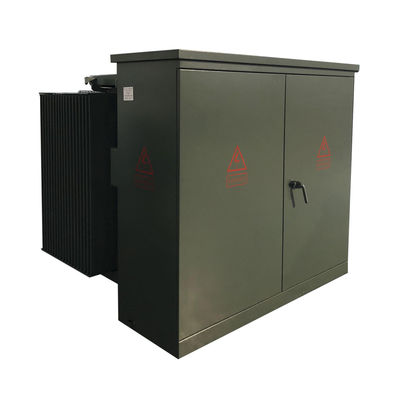

500kva 3 pha đệm gắn biến áp bước xuống 12470v đến 208v
tóm tắt
Bộ biến áp ba pha gắn đệm chìm công tắc tải và bộ an toàn ở phía điện áp cao của bộ biến áp với lõi và cuộn dây của bộ biến áp trong cùng một bể dầu,có những lợi thế của cấu trúc tiên tiến, hiệu suất đáng tin cậy, tiết kiệm năng lượng và giảm tiêu thụ, sử dụng linh hoạt, thích nghi mạnh mẽ và lợi thế kinh tế.
Mô tả
Chúng tôi có thể làm cho nhà ga này theo yêu cầu của người dùng và khách hàng theo bản vẽ / sơ đồ đường đơn (SLD) và nhu cầu của họ. Chúng tôi thiết kế và sản xuất nhà ga này theo tiêu chuẩn quốc tế IEC1330,H.V. tiêu chuẩn IEC62271-200.HV & LV khoang là với chức năng hoàn thành.
1H.V.compartment có nhiều phương pháp cung cấp điện khi kiểm tra nguồn cung cấp điện trong 1 thời gian, nó cũng có thể được cài đặt với thiết bị kiểm tra H.V. để đáp ứng nhu cầu kiểm tra H.V.
2) Phòng biến áp có thể được chọn S11, S13 hoặc biến áp ngâm dầu tiêu thụ thấp khác và biến áp loại khô.Các khoang biến áp có hệ thống làm mát gió tự động khởi động và hệ thống chiếu sáng.
3.) Phòng điện áp thấp có thể được thực hiện theo nhu cầu của người dùng, nó áp dụng cấu trúc cố định hoặc lắp ráp để là hệ thống cung cấp điện, nó có nhiều chức năng như phân phối ánh sáng,Phân phối điện, năng lượng phản ứng, thử nghiệm năng lượng điện...v.v. để cải thiện chất lượng phân phối năng lượng và làm hài lòng người dùng.
Tiêu chuẩnTính năng
1- Chuyển đổi chính.
1) 5-định vị thay đổi gõ.
2) 4 vị trí nút ngắt tải, Có thể được vận hành bằng thanh nóng và cho phép linh hoạt trong sửa chữa và bảo trì.
2. kết nối kết thúc
1) Các dây cáp điện chính được kết nối với các đầu nối khuỷu tay.
2) Các giếng bọc bên ngoài với các chỗ đệm tải.
3)Tập thể loadbreak hoặc không loadbreak bushings.
4) Kết thúc thứ cấp Các vỏ được kẹp bên ngoài với NEMA 4 lỗ, 6 lỗ, 8 lỗ, 10 lỗ hoặc 12 lỗ, hỗ trợ Spade có sẵn.
3Thiết bị bảo vệ
1) Bayonet bảo hiểm bảo hiểm giới hạn dòng điện bán hạn.
2) Thiết bị giảm áp suất tự động.
3) Máy đo mức dầu.
4) Máy đo nhiệt độ dầu.
5) Máy đo áp suất chân không.
6) Van thoát nước với máy lấy mẫu.
7) Lớp phân phối, các thiết bị chặn oxit kim loại, 3-36 kV.
8) Lớp phân phối, máy chặn sét loại van, 3-27 kV.
Hình vẽ kỹ thuật
Thông số kỹ thuật
| Công suất định giá | Mất tiền (w) | Kích thước ((mm) | Trọng lượng ((kg) | ||||
| Không tải Loss ((W) | Mất tải | W | D | H | Trọng lượng dầu (L) | Tổng trọng lượng (kg) | |
| 45kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| 75kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| 1000kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| 1500kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| 2000kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| 3000kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| 3750kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuật. Các giám sát viên QC sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ làm các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
