| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | WINLEY |
| Chứng nhận: | CE,ISO |
| Số mô hình: | S-2000/15 |
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
| Giá bán: | $5000-$150000 |
| chi tiết đóng gói: | Vỏ gỗ dán |
| Thời gian giao hàng: | 30 NGÀY |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 1000 bộ/tháng |
| Giai đoạn: | ba giai đoạn | Công suất: | 2000KVA |
|---|---|---|---|
| Điện áp chính: | 600Y/347 hoặc tùy chỉnh | điện áp thứ cấp: | 13200GrdY/7620 Hoặc tùy chỉnh |
| loại máy biến áp: | Pad gắn | Nhiệt độ tăng: | 65°C |
| Khống chế (Thông thường): | 5,75% | Lớp làm mát: | KNAN/ONAN |
| Điểm nổi bật: | 2Mva Step Up 3Phase Transformer,Máy biến đổi ba pha điện 600V,Bộ biến áp điện 3 giai đoạn 13200V |
||

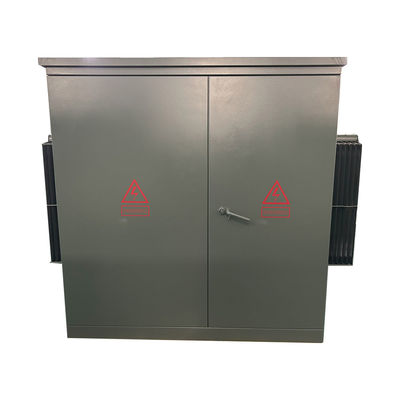

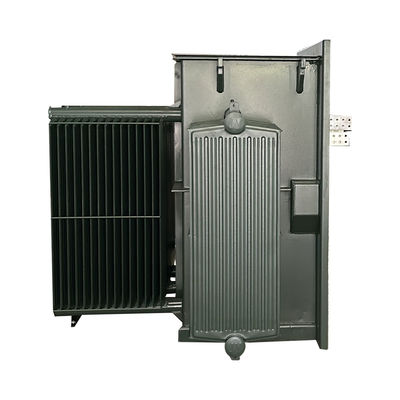

2Mva 2000Kva Step Up Pad Mount ba pha biến áp điện 600V đến 13200V
Cấu trúc sản phẩm
1) Phần biến áp và phần tủ điều khiển của phiên bản Hoa Kỳ, trong đó phần biến áp là một cấu trúc kín hoàn toàn,và dầu cách nhiệt có thể là hai loại dầu điểm lửa cao hoặc dầu thông thường.
2) Tủ điều khiển được chia thành một phòng điện áp cao và một phòng điện áp thấp.

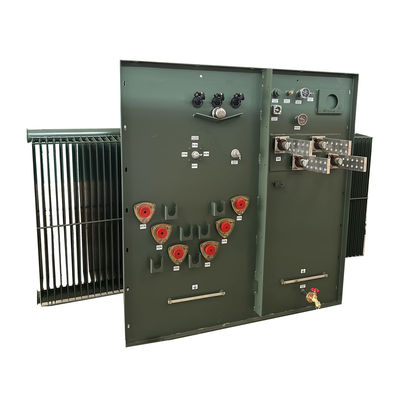

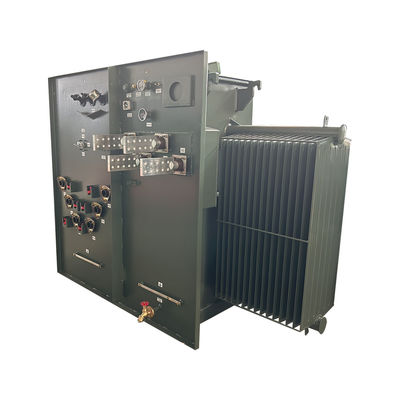

3) Phòng điện áp cao được trang bị: cắm cáp điện áp cao, thiết bị ngăn sét, tay cầm công tắc tải, tay cầm công tắc không kích thích, bộ an toàn cắm, van giải áp,nhiệt kế, máy đo áp suất, máy đo vị trí dầu, vòi dầu, van thoát dầu, vv, công tắc tải, bộ thay đổi vòi tắt kích thích, bộ bảo hiểm cắm, vvtất cả đều chìm trong dầu biến áp cùng với lõi biến ápCáp điện áp cao và biến áp được kết nối bằng các đầu nối cáp khuỷu tay.
4) Phía điện áp thấp có thể được lắp đặt với bộ ngắt mạch không khí, biến áp dòng điện, cũng như đồng hồ năng lượng điện, đồng hồ điện và đồng hồ volt,và mạch đầu ra và thiết bị bù đắp dung lượng có thể được cấu hình theo nhu cầu của người dùng.
Dữ liệu chính
| Loại biến áp | Thiết bị đắp đệm, loại ngăn |
| Cấu hình biến tần | Pad chứa chất lỏng được gắn |
| Loại nguồn cấp cho biến áp | Lưu lượng vòng lặp |
| Hoạt động | Hoạt động nâng cấp |
| Giai đoạn | Ba giai đoạn |
| Công suất | 2 MVA (2000 KVA) |
| Nhóm vector | YnD1 |
| Điện áp chính | 600Y/347 |
| Lớp điện áp chính | 1Loại.2 kV |
| Phasor chính | Wye-N |
| BIL chính | 30 KV |
| Điện áp thứ cấp | 13200GrdY/7620 |
| Lớp điện áp thứ cấp | Lớp 15 kV |
| Phasor thứ cấp | Wye đất |
| BIL thứ cấp | 95 KV |
| Tần số | 60 Hz |
| Nhiệt độ tăng | 65°C |
| Chỉ số cách nhiệt | Loại E cách nhiệt - 120°C, 248°F |
| Lớp làm mát | KNAN; Tự làm mát |
| Khống chế (Thông thường) | 50,0-7,5% |
| Loại kết nối chính | Mặt trận trực tiếp |
| Loại kết nối thứ cấp | Mặt trận chết |
| Đánh giá chuyển đổi ngắt tải | 200-Amp, 15 kV |
| Vị trí chuyển đổi ngắt tải | Khung phía trước cao áp (HV) |
| Tiêu chuẩn hiệu quả | Đáp ứng tiêu chuẩn DOE 2016, đáp ứng tiêu chuẩn ANSI / IEEE |
| Đánh giá K-Factor (Harmonic Mitigation) | K-1 (Tiêu chuẩn) |
| Đánh giá động cơ xung | N/A |
| Lỏng cách nhiệt | Dầu thực vật tự nhiên có thể phân hủy sinh học Ester Insulating Fluid - Non-PCB Fluid |
| Vật liệu cuộn | Đồng |
| Đánh giá nhiệt độ môi trường | 40°C |
| Mức âm thanh | 61 dBA |
| Đánh giá độ cao | 3300ft (1000 mét) trên mực nước biển |
| Vật liệu lõi | Thép định hướng hạt |
| Vật liệu bể | Thép phủ |
| Kích thước/ | 75''-W x 74''-D x 73''-H |
| Trọng lượng khô (không dầu) * | 4,566 lb |
| Tổng trọng lượng (đầy nước) * | 10,567 lb |
| Hiệu quả % | 99.40% |
| Không mất tải (với watt) | +/- 2,100W |
| Mất tải đầy đủ (với watt) ở mức 100% | +/- 14,500W |
Hình ảnh nhà máy
Thông số kỹ thuật
| Máy biến đổi gắn 3 pha | ||||
| Sức mạnh định số (KVA) | Điện áp cao (KV) | Điện áp thấp (V) | Mất (W) | |
| Mất tải không (W) | Mất tải (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ hoặc những người khác |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
Hình vẽ kỹ thuật
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuật. Các giám sát viên QC sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ làm các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
