| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | WINLEY |
| Chứng nhận: | CE,ISO |
| Số mô hình: | D-100/35 |
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
| Giá bán: | $1000-$10000 |
| chi tiết đóng gói: | Vỏ gỗ dán |
| Thời gian giao hàng: | 30 NGÀY |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 1000 bộ/tháng |
| Giai đoạn: | một pha | Công suất định mức: | 100KVA |
|---|---|---|---|
| Điện áp chính: | 34500GrdY/19920 | điện áp thứ cấp: | 240/120V |
| Xếp hạng cách nhiệt: | Loại E cách nhiệt - 120°C, 248°F | Kháng trở: | 20,4% |
| Chất liệu quanh co: | đồng | Hiệu quả: | 99,15% |
| Điểm nổi bật: | Máy biến đổi dầu một pha 100Kva,34.5Kv dầu đệm gắn biến áp,99.15% Trình biến áp gắn đệm |
||

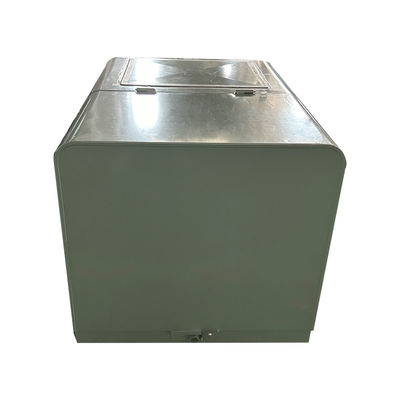

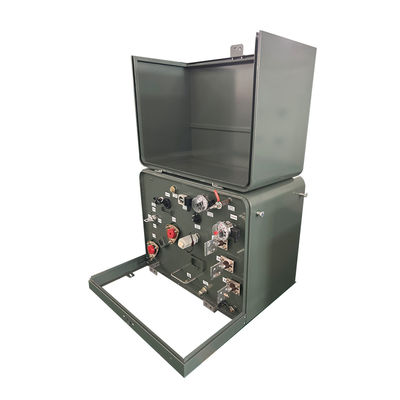

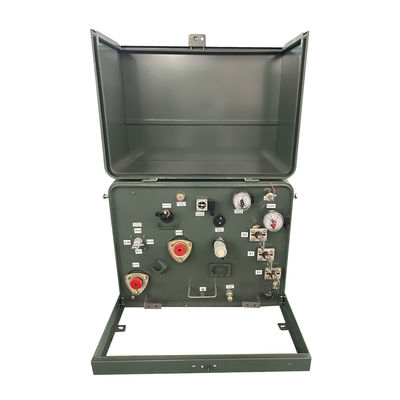

100Kva Đơn pha đệm gắn biến áp dầu ngâm điện phân phối điện 34.5Kv đến 240v
Đặc điểm hiệu suất
1)Combination Transformer Substation, phần trên của tủ là với tấm thép kẹp vải đá cấu trúc có ống thông gió,có thể giảm bức xạ mặt trời hiệu quả và đảm bảo phân tán nhiệt.
2) Bề mặt của toàn bộ vỏ tủ phun bột đặc biệt và sơn có khả năng chống ăn mòn mạnh mẽ.
3) Bên trong có thể được chia thành buồng điện áp cao, buồng biến áp và buồng điện áp thấp.
4) Ngoài ra nó được trang bị với điều khiển nhiệt độ thiết bị xả tự động để đảm bảo phạm vi nhiệt độ.
5)Mỗi đơn vị có hệ thống điều khiển hoàn hảo, màn hình sạc và hệ thống chiếu sáng.
6)Các thiết bị thiết bị phù hợp với yêu cầu bảo vệ IP33, có thiết kế, cấu trúc và công nghệ hợp lý, với chất lượng tốt và bảo trì dễ dàng.
Dữ liệu chính
| Loại biến áp | Thiết bị đệm, loại khoang I & II |
| Cấu hình biến tần | Pad chứa chất lỏng được gắn |
| Loại nguồn cấp cho biến áp | Lưu lượng vòng lặp |
| Độ cực | Chất phụ gia |
| Giai đoạn | Giai đoạn đơn |
| Công suất | 100 KVA |
| Nhóm vector | II6 |
| Điện áp chính | 34500GrdY/19920 |
| Lớp điện áp chính | Lớp 35 kV |
| Phasor chính | Wye đất |
| BIL chính | 150 KV |
| Điện áp thứ cấp | 240/120 (L-N-L) cho 120/240V Phân phối |
| Lớp điện áp thứ cấp | 1Loại.2 kV |
| Phasor thứ cấp | Hai vòng bọc một pha |
| BIL thứ cấp | 30 KV |
| Tần số | 60 Hz |
| Nhiệt độ tăng | 65°C |
| Chỉ số cách nhiệt | Loại E cách nhiệt - 120°C, 248°F |
| Lớp làm mát | ONAN; tự làm mát |
| Đánh giá công tắc thay đổi máy khớp | 200-Amp, 35 kV |
| Kháng trở | 20,4% Thông thường |
| Loại kết nối chính | Mặt trận chết |
| Thỏa thuận chấm dứt chính | Kế hoạch ANSI loại I |
| Vật liệu cuộn | Đồng |
| Đánh giá nhiệt độ môi trường | 40°C |
| Phạm vi nhiệt độ hoạt động môi trường | -40°C đến +40°C (-50°F đến +104°F) |
| Mức âm thanh | 51 dBA |
| Kích thước* | 36.5''-W x 42.5''-D x 36''-H |
| Tổng trọng lượng (đầy nước) * | 2,024.36 lb |
| Đánh giá | Đáp ứng/ vượt quá DOE 2016 hiệu quả xếp hạng |
| Hiệu quả | 99.00% |
Tính năng
1)Hai giếng nắp cao điện áp phổ quát được kẹp bên ngoài cho hoạt động cung cấp vòng lặp hoặc một giếng nắp được kẹp bên ngoài cho hoạt động cung cấp quang
2) Ba ống điện áp thấp được kẹp bên ngoài với các nút đồng có sợi, bao gồm một đầu cuối trung tính cách nhiệt hoàn toàn với dây đai đất có thể tháo rời
3)Chủ vỏ đúc; đáy khoang dầu nhúng
Các thiết bị nâng thép không gỉ có dây xích
4) Thiết bị giảm áp suất tự động
5)Dầu khoáng chất điện với chất ức chế oxy hóa
6)Máy khoan có thể tháo ra với các chân và thùng nắp thép không gỉ chống ăn mòn
7)Khung thép nhẹ và ngưỡng có thể tháo rời được gắn bằng thép không gỉ
8)Khung gắn phụ kiện bảng điều khiển phía trước;
9)Bề mặt phía trên vòm và khoang dầu để ngăn ngừa giữ nước
10)Điều kiện bơm dầu/đòi bơm mức dầu; Đòi bơm cống dầu; Đòi bơm đất bể
11) Bộ khóa chống ăn mòn với bu lông an toàn đầu penta bị giam giữ, hạt nổi và khóa đệm
12)Định nghĩa của vỏ vỏ bằng chữ decal hoặc stencils
13)Bảng tên nhôm anodized khắc bằng laser
14) Đáp ứng hoặc vượt quá các tiêu chuẩn ANSI, IEEE, NEMA, CSA và DOE hiện hành
Thông số kỹ thuật
| Máy biến áp 25kva-500kva gắn đệm pha đơn | ||||||
| Tỷ lệ vốn hóa định giá (kVA) | Cao | Điện áp thấp (v) | Biểu tượng kết nối | Tiêu chuẩn | Kháng mạch ngắn ((%) | Hiệu quả |
| Điện áp (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/ DOE | 10,0-4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Hình vẽ
Phụ kiện
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuật. Các giám sát viên QC sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ làm các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
