| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | WINLEY |
| Chứng nhận: | CE,ISO |
| Số mô hình: | S-3500/15 |
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
| Giá bán: | $5000-$150000 |
| chi tiết đóng gói: | Vỏ gỗ dán |
| Thời gian giao hàng: | 30 NGÀY |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 1000 bộ/tháng |
| Giai đoạn: | ba giai đoạn | Công suất: | 3750KVA |
|---|---|---|---|
| Điện áp chính: | 13800V | điện áp thứ cấp: | 480Y/277 |
| Nhóm vector: | Dyn1 | Nhiệt độ tăng: | 65°C |
| Khống chế (Thông thường): | 5,75% | Tần số: | 60 Hz |
| Điểm nổi bật: | 3750 Kva Pad gắn biến áp,Máy biến áp gắn đệm 480V,Máy biến áp ba pha 13 |
||

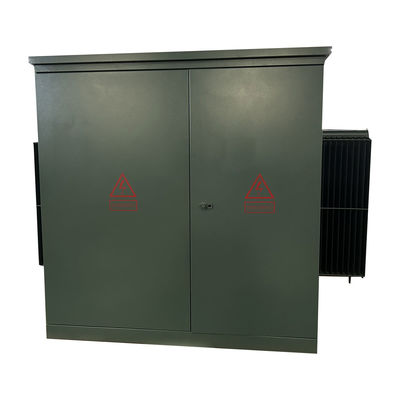

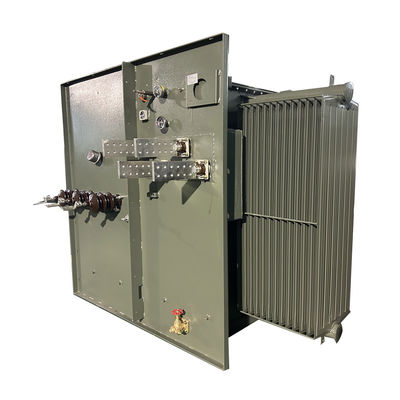

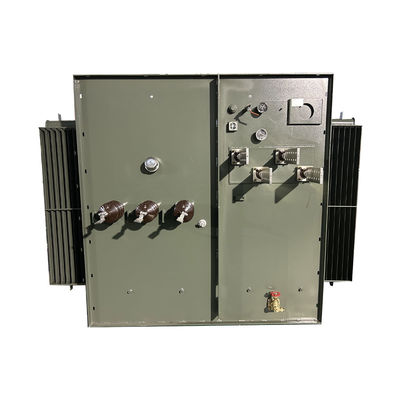

2500Kva 3750 Kva Bộ biến áp ba pha gắn đệm bước xuống 13,8KV đến 480V
Một bộ biến áp padmount hoặc pad-mounted là một bộ biến áp phân phối điện được gắn trên mặt đất trong một tủ thép khóa được gắn trên một tấm bê tông.Vì tất cả các điểm kết nối năng lượng được bao bọc an toàn trong một nhà máy kim loại đất, một bộ biến áp padmount có thể được lắp đặt ở những nơi không có chỗ cho một vỏ bao quanh.
Dữ liệu chính
| Dữ liệu đặc điểm kỹ thuật | |||
| Không, không. | Thông tin chi tiết | Đơn vị | Thông số kỹ thuật |
| 1 | Loại | ~ | đắp đệm, cung cấp vòng lặp |
| 2 | Công suất định danh | kVA | 3750 |
| 3 | Số pha | ~ | 3 |
| 4 | Điện áp chính | V | 13800, Delta |
| 5 | Bụi đầu tiên | ~ | 600A buồng |
| 6 | Điện áp thứ cấp | V | 480Y/277 |
| 10 | Phương pháp làm mát | ~ | ONAN |
| 11 | Tần số định số | Hz | 60 |
| 12 | Nhóm vector | ~ | Dyn1 |
| 13 | Lớp cách nhiệt | ~ | A |
| 14 | Nhiệt độ tăng | K | 65 |
| 15 | Mất khi thả tải | W | 3610 |
| 16 | Mất tải (75°C) | W | 27300 |
| 17 | Kháng trở | % | 7.5 |
| 18 | Vật liệu cuộn | ~ | đồng hoặc nhôm |
| 19 | Vật liệu lõi | ~ | thép silicon |
| 20 | Vật liệu làm mát | dầu khoáng | |
| 21 | Vật liệu nhà ở | ~ | 304 thép không gỉ |
| 22 | Màu nhà | ~ | màu xanh lá cây |
| 23 | Tình trạng dịch vụ | ~ | trong nhà hoặc ngoài trời |
| 24 | Mực nước biển | M | ≤ 1000 |
| 25 | Tiêu chuẩn | ~ | ASNI |
Tính năng
• Hoạt động 60 Hz.
• 65 °C trung bình tăng cuộn.
• Phương pháp cung cấp năng lượng trong vòng tròn.
• Loại đầu cuối HV chết và hoạt động.
• HV BIL 45 150 kV (phía trước chết) 200 kV (phía trước sống).
• LV BIL 30 60 kV.
• Chốt ba điểm của cửa điện áp thấp.
• Cánh cửa điện áp cao, chỉ có thể mở sau khi
cửa điện áp thấp được mở.
• Phân ngăn bằng thép cứng.
• Thùng biến áp được hàn từ nắp đến cơ sở.
• Bảng tên vĩnh viễn.
• Cung cấp nạp nắp ống NPT 1 inch.
• Đàn chứa đất ANSI.
• Van thoát nước 1 inch và máy lấy mẫu.
• Van giảm áp tự động (35 SCFM).
• Chuyển máy bơm với (2) 2,5% bơm công suất đầy đủ trên
và thấp hơn danh nghĩa.
• Một lỗ tay 10x18 (hoặc 14x25) trong biến áp
bọc thùng.
• Màu xanh ô liu (Munsell 7GY 3.29/1.5).
• Được thiết kế, sản xuất và thử nghiệm theo
với các tiêu chuẩn ANSI mới nhất
Thông số kỹ thuật
| Máy biến đổi ba pha đệm gắn | ||||
| Sức mạnh định số (KVA) | Điện áp cao (KV) | Điện áp thấp (V) | Mất (W) | |
| Mất tải không (W) | Mất tải (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ hoặc những người khác |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
Hình vẽ kỹ thuật
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuậtCác giám sát viên kiểm soát chất lượng sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
