Giai đoạn: | ba giai đoạn | Công suất: | 225 KVA |
---|---|---|---|
Điện áp chính: | 12470GrdY/7200 | điện áp thứ cấp: | 480Y/277 |
Lớp làm mát: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>Tự làm mát</b> | Chất liệu quanh co: | đồng |
Khống chế (Thông thường): | 5,75% | Hiệu quả: | 99,00% |
Điểm nổi bật: | 3Phase dầu ngâm biến tần điện,Máy biến đổi điện ngập dầu 225Kva,Bước xuống biến áp điện 480V |

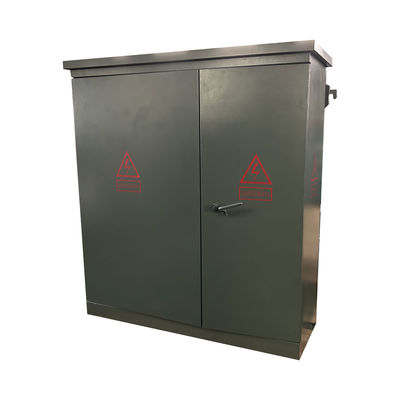

225 Kva Ba pha Pad gắn dầu ngâm biến áp điện bước xuống 12,47 KV đến 480V
Mô tả
Chúng tôi có thể làm cho nhà ga này theo yêu cầu của người dùng và khách hàng theo bản vẽ / sơ đồ đường đơn (SLD) và nhu cầu của họ. Chúng tôi thiết kế và sản xuất nhà ga này theo tiêu chuẩn quốc tế IEC1330,H.V. tiêu chuẩn IEC62271-200.
HV & LV khoang là với chức năng hoàn thành.
1) H.V.compartment có nhiều phương pháp cung cấp điện khi kiểm tra nguồn cung cấp điện trong 1 thời gian, nó cũng có thể được cài đặt với thiết bị thử nghiệm H.V. để đáp ứng nhu cầu của H.V.testing.
2) Phòng biến áp có thể được chọn S11, S13 hoặc biến áp ngâm dầu tiêu thụ thấp khác và biến áp loại khô.Các khoang biến áp có hệ thống làm mát gió tự động khởi động và hệ thống chiếu sáng.
3) Phòng điện áp thấp có thể được thực hiện theo nhu cầu của người dùng, nó áp dụng cấu trúc cố định hoặc lắp ráp để là hệ thống cung cấp điện, nó có nhiều chức năng như phân phối ánh sáng,Phân phối điện, năng lượng phản ứng, thử nghiệm năng lượng điện...v.v. để cải thiện chất lượng phân phối năng lượng và làm hài lòng người dùng.
Cơ thể của trạm phụ này chủ yếu có vật liệu kim loại, vật liệu thép không gỉ, vật liệu phi kim loại... mà có thể được lựa chọn bởi người dùng và khách hàng
Trạm phụ này là một đơn vị phân phối và cung cấp điện rất quan trọng trong mạng lưới điện cáp điện. Nó là một loại cung cấp điện hoàn chỉnh với H.V. điều khiển, bảo vệ và chuyển đổi,phân phốiNó được sử dụng rộng rãi trong các doanh nghiệp công nghiệp và khai thác mỏ, khu dân cư, bệnh viện, trung tâm thương mại,tòa nhà cao tầng và các hệ thống phân phối khác.
Dữ liệu chính
Loại biến áp | Thiết bị đắp đệm, loại ngăn |
Cấu hình biến tần | Pad chứa chất lỏng được gắn |
Loại nguồn cấp cho biến áp | Lưu lượng vòng lặp |
Hoạt động | Hoạt động giảm dần |
Giai đoạn | Ba giai đoạn |
Công suất | 225 KVA |
Nhóm vector | Nhìn kìa. |
Điện áp chính | 12470GrdY/7200 |
Lớp điện áp chính | Lớp 15 kV |
Phasor chính | Wye đất |
BIL chính | 95 KV |
Điện áp thứ cấp | 480Y/277 |
Lớp điện áp thứ cấp | 1Loại.2 kV |
Phasor thứ cấp | Wye-N |
BIL thứ cấp | 30 KV |
Tần số | 60 Hz |
Nhiệt độ tăng | 65°C |
Chỉ số cách nhiệt | Loại E cách nhiệt - 120°C, 248°F |
Lớp làm mát | KNAN; Tự làm mát |
Công suất chất lỏng (dầu) * | 126 gallon |
Trọng lượng chất lỏng (dầu) * | 970 lb |
Vật liệu cuộn | đồng |
Đánh giá nhiệt độ môi trường | 40°C |
Mức âm thanh | 55 dBA |
Độ cao | 3300ft trên mực nước biển |
Vật liệu lõi | Thép định hướng hạt |
Vật liệu bể | Thép phủ |
Vật liệu tủ | Thép phủ |
Vật liệu nền tảng cơ sở | Thép phủ |
Kích thước* | 61''-W x 49''-D x 69''-H |
Trọng lượng khô (không dầu) * | 1,463 lb |
Tổng trọng lượng (đầy nước) * | 3,420 lb |
Đánh giá | Đáp ứng/ vượt quá DOE 2016 hiệu quả xếp hạng |
Hiệu quả % | 99.00% |
Không mất tải (với watt) | +/- 400W |
Mất tải đầy đủ (với watt) ở mức 100% | +/- 2.300W |
Tổng mất tải (với watt) ở mức 100% | +/- 2,700W |
Tính năng
• Hoạt động 60 Hz.
• 65 °C trung bình tăng cuộn.
• Phương pháp cung cấp năng lượng trong vòng tròn.
• Loại đầu cuối HV chết và hoạt động.
• HV BIL 45 150 kV (phía trước chết) 200 kV (phía trước sống).
• LV BIL 30 60 kV.
• Chốt ba điểm của cửa điện áp thấp.
• Cánh cửa điện áp cao, chỉ có thể mở sau khi
cửa điện áp thấp được mở.
• Phân ngăn bằng thép cứng.
• Thùng biến áp được hàn từ nắp đến cơ sở.
• Bảng tên vĩnh viễn.
• Cung cấp nạp nắp ống NPT 1 inch.
• Đàn chứa đất ANSI.
• Van thoát nước 1 inch và máy lấy mẫu.
• Van giảm áp tự động (35 SCFM).
• Chuyển máy bơm với (2) 2,5% bơm công suất đầy đủ trên
và thấp hơn danh nghĩa.
• Một lỗ tay 10x18 (hoặc 14x25) trong biến áp
bọc thùng.
• Màu xanh ô liu (Munsell 7GY 3.29/1.5).
• Được thiết kế, sản xuất và thử nghiệm theo
với các tiêu chuẩn ANSI mới nhất
Thông số kỹ thuật
Máy biến đổi ba pha đệm gắn | ||||
Sức mạnh định số (KVA) | Điện áp cao (KV) | Điện áp thấp (V) | Mất (W) | |
Mất tải không (W) | Mất tải (W) | |||
75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ hoặc những người khác |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150KVA | 280 | 2200 | ||
225KVA | 400 | 3050 | ||
300KVA | 480 | 3650 | ||
500KVA | 680 | 5100 | ||
750KVA | 980 | 7500 | ||
1000KVA | 1150 | 10300 | ||
1500KVA | 1640 | 14500 | ||
2000KVA | 2160 | 20645 | ||
2500KVA | 2680 | 23786 | ||
3000KVA | 3300 | 25300 | ||
3750KVA | 4125 | 27875 | ||
5000KVA | 5200 | 30000 |
Hình vẽ kỹ thuật
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuậtCác giám sát viên kiểm soát chất lượng sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
