Giai đoạn: | ba giai đoạn | Công suất: | 2500KVA |
---|---|---|---|
Điện áp chính: | 13200V | điện áp thứ cấp: | 480Y/277 |
Nhóm vector: | Dyn1 | Nhiệt độ tăng: | 65°C |
Khống chế (Thông thường): | 5,75% | Tần số: | 60 Hz |
Điểm nổi bật: | Máy biến áp đắp đệm 2500Kva,Trạm phân phối 13200V,Trạm phân phối 3Phase |

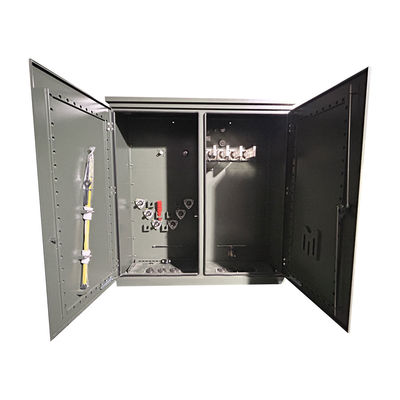

Đồn điện phân phối 3 pha được gắn trên bộ biến áp 13200V đến 480V 2500 Kva
Hiệu suất
1) Cấu trúc nhỏ gọn và hợp lý, và khối lượng nhỏ, chỉ bằng khoảng một phần ba của hộp thay thế kiểu châu Âu có cùng dung lượng;
2) Cấu trúc hoàn toàn kín, cách nhiệt hoàn toàn, không cần thiết phải thiết lập các rào cản an toàn và đảm bảo an toàn cá nhân đáng tin cậy;
3) Có một loạt các chương trình cung cấp điện cho người dùng để lựa chọn, có thể áp dụng nguồn cung cấp điện đầu cuối và thực hiện mạng vòng hoặc nguồn cung cấp điện kép;
4) S11 biến áp điện ngâm dầu được áp dụng, có tổn thất thấp, tăng nhiệt độ thấp và khả năng quá tải mạnh;
5) Chất bảo vệ hai (chất bảo vệ dự phòng + chốt cắm) được sử dụng để bảo vệ,và bộ an toàn cắm cắm có đặc điểm nhạy cảm hai dòng và nhiệt độ để đảm bảo hoạt động an toàn và đáng tin cậy của sản phẩm;
6) Kết nối cáp 200A có thể được cắm và cắm ra dưới tải, và có thể hoạt động như một công tắc tải trong trường hợp khẩn cấp.
7) Lôi áp dụng kết nối Dyn11 và lõi sắt áp dụng cấu trúc ba pha bốn cột, do đó sản phẩm có thể chạy dưới bất kỳ tải trọng bất đối xứng nào và điểm trung lập không trôi,điện áp ổn định, chất lượng nguồn cung cấp điện cao, tủ sưởi ấm lên, tiếng ồn thấp, và hiệu suất bảo vệ sét là tốt;
8) Tủ áp dụng thiết kế chống ăn mòn và xử lý sơn phun đặc biệt, đẹp và mới lạ, phù hợp với nhiều môi trường khác nhau, và đạt được hiệu quả làm đẹp thành phố.
Dữ liệu chính
Giai đoạn | Ba giai đoạn |
Công suất | 2500 KVA |
Nhóm vector | YnD1 |
Điện áp chính | 480Y/277 |
Lớp điện áp chính | 1Loại.2 kV |
Phasor chính | Wye-N |
BIL chính | 30 KV |
Điện áp thứ cấp | 13200GrdY/7620 |
Lớp điện áp thứ cấp | Lớp 15 kV |
Phasor thứ cấp | Wye đất |
BIL thứ cấp | 95 KV |
Tần số | 60 Hz |
Nhiệt độ tăng | 65°C |
Chỉ số cách nhiệt | Loại E cách nhiệt - 120°C, 248°F |
Lớp làm mát | KNAN; Tự làm mát |
Khống chế (Thông thường) | 5.75% |
Đánh giá chuyển đổi ngắt tải | 200-Amp, 15 kV |
Vị trí chuyển đổi ngắt tải | Khung phía trước cao áp (HV) |
Tiêu chuẩn hiệu quả | Đáp ứng tiêu chuẩn DOE 2016, đáp ứng tiêu chuẩn ANSI / IEEE |
Đánh giá K-Factor (Harmonic Mitigation) | K-1 (Tiêu chuẩn) |
Vật liệu cuộn | Đồng |
Đánh giá nhiệt độ môi trường | 40°C |
Mức âm thanh | 61 dBA |
Đánh giá độ cao | 3300ft (1000 mét) trên mực nước biển |
Vật liệu lõi | Thép định hướng hạt |
Vật liệu bể | Thép phủ |
Trọng lượng khô (không dầu) * | 4,566 lb |
Tổng trọng lượng (đầy nước) * | 10,567 lb |
Hiệu quả % | 99.10% |
Không mất tải (với watt) | +/- 2,100W |
Mất tải đầy đủ (với watt) ở mức 100% | +/- 14,500W |
Tính năng
• Hoạt động 60 Hz.
• 65 °C trung bình tăng cuộn.
• Phương pháp cung cấp năng lượng trong vòng tròn.
• Loại đầu cuối HV chết và hoạt động.
• HV BIL 45 150 kV (phía trước chết) 200 kV (phía trước sống).
• LV BIL 30 60 kV.
• Chốt ba điểm của cửa điện áp thấp.
• Cánh cửa điện áp cao, chỉ có thể mở sau khi
cửa điện áp thấp được mở.
• Phân ngăn bằng thép cứng.
• Thùng biến áp được hàn từ nắp đến cơ sở.
• Bảng tên vĩnh viễn.
• Cung cấp nạp nắp ống NPT 1 inch.
• Đàn chứa đất ANSI.
• Van thoát nước 1 inch và máy lấy mẫu.
• Van giảm áp tự động (35 SCFM).
• Chuyển máy bơm với (2) 2,5% bơm công suất đầy đủ trên
và thấp hơn danh nghĩa.
• Một lỗ tay 10 x 18 (hoặc 14 x 25) trong bộ biến áp
bọc thùng.
• Màu xanh ô liu (Munsell 7GY 3.29/1.5).
• Được thiết kế, sản xuất và thử nghiệm theo
với các tiêu chuẩn ANSI mới nhất
Thông số kỹ thuật
Máy biến đổi gắn 3 pha | ||||
Sức mạnh định số (KVA) | Điện áp cao (KV) | Điện áp thấp (V) | Mất (W) | |
Mất tải không (W) | Mất tải (W) | |||
75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ hoặc những người khác |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150KVA | 280 | 2200 | ||
225KVA | 400 | 3050 | ||
300KVA | 480 | 3650 | ||
500KVA | 680 | 5100 | ||
750KVA | 980 | 7500 | ||
1000KVA | 1150 | 10300 | ||
1500KVA | 1640 | 14500 | ||
2000KVA | 2160 | 20645 | ||
2500KVA | 2680 | 23786 | ||
3000KVA | 3300 | 25300 | ||
3750KVA | 4125 | 27875 | ||
5000KVA | 5200 | 30000 |
Hình vẽ kỹ thuật
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuật. Các giám sát viên QC sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ làm các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
