| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | WINLEY |
| Chứng nhận: | CE,ISO |
| Số mô hình: | S-5000/15 |
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
| Giá bán: | $5000-$150000 |
| chi tiết đóng gói: | Vỏ gỗ dán |
| Thời gian giao hàng: | 30 NGÀY |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 1000 bộ/tháng |
| Giai đoạn: | ba giai đoạn | Công suất: | 5000KVA |
|---|---|---|---|
| Điện áp chính: | 13800V | điện áp thứ cấp: | 480Y/277 |
| Nhóm vector: | Dyn1 | Nhiệt độ tăng: | 65°C |
| Khống chế (Thông thường): | 5,75% | Chất liệu quanh co: | Nhôm |
| Điểm nổi bật: | Loại dầu biến áp 5000kva,13Máy biến đổi loại dầu điện 0,8kv |
||
13.8kv 3 pha đệm gắn máy biến áp điện loại dầu 5000kva
Hiệu suất
1) Cấu trúc nhỏ gọn và hợp lý, và khối lượng nhỏ, chỉ bằng khoảng một phần ba của hộp thay thế kiểu châu Âu có cùng dung lượng;
2) Cấu trúc hoàn toàn kín, cách nhiệt hoàn toàn, không cần thiết phải thiết lập các rào cản an toàn và đảm bảo an toàn cá nhân đáng tin cậy;
3) Có một loạt các chương trình cung cấp điện cho người dùng để lựa chọn, có thể áp dụng nguồn cung cấp điện đầu cuối và thực hiện mạng vòng hoặc nguồn cung cấp điện kép;
4) S11 biến áp điện ngâm dầu được áp dụng, có tổn thất thấp, tăng nhiệt độ thấp và khả năng quá tải mạnh;
5) Chất bảo vệ hai (chất bảo vệ dự phòng + chốt cắm) được sử dụng để bảo vệ,và bộ an toàn cắm cắm có đặc điểm nhạy cảm hai dòng và nhiệt độ để đảm bảo hoạt động an toàn và đáng tin cậy của sản phẩm;
6) Kết nối cáp 200A có thể được cắm và cắm ra dưới tải, và có thể hoạt động như một công tắc tải trong trường hợp khẩn cấp.
7) Lôi áp dụng kết nối Dyn11 và lõi sắt áp dụng cấu trúc ba pha bốn cột, do đó sản phẩm có thể chạy dưới bất kỳ tải trọng bất đối xứng nào và điểm trung lập không trôi,điện áp ổn định, chất lượng nguồn cung cấp điện cao, tủ sưởi ấm lên, tiếng ồn thấp, và hiệu suất bảo vệ sét là tốt;
8) Tủ áp dụng thiết kế chống ăn mòn và xử lý sơn phun đặc biệt, đẹp và mới lạ, phù hợp với nhiều môi trường khác nhau, và đạt được hiệu quả làm đẹp thành phố.
Chi tiết sản phẩm
Dữ liệu chính
| Dữ liệu đặc điểm kỹ thuật | |||
| Không, không. | Thông tin chi tiết | Đơn vị | Thông số kỹ thuật |
| 1 | Loại | ~ | đắp đệm, cung cấp vòng lặp |
| 2 | Công suất định danh | kVA | 5000 |
| 3 | Số pha | ~ | 3 |
| 4 | Điện áp chính | V | 13800, Delta |
| 5 | Bụi đầu tiên | ~ | 600A buồng |
| 6 | Điện áp thứ cấp | V | 480Y/277 |
| 10 | Phương pháp làm mát | ~ | ONAN |
| 11 | Tần số định số | Hz | 60 |
| 12 | Nhóm vector | ~ | Dyn1 |
| 13 | Lớp cách nhiệt | ~ | A |
| 14 | Nhiệt độ tăng | K | 65 |
| 15 | Mất khi thả tải | W | 4310 |
| 16 | Mất tải (75°C) | W | 31000 |
| 17 | Kháng trở | % | 7.5 |
| 18 | Vật liệu cuộn | ~ | đồng hoặc nhôm |
| 19 | Vật liệu lõi | ~ | thép silicon |
| 20 | Vật liệu làm mát | dầu khoáng | |
| 21 | Vật liệu nhà ở | ~ | 304 thép không gỉ |
| 22 | Màu nhà | ~ | màu xanh lá cây |
| 23 | Tình trạng dịch vụ | ~ | trong nhà hoặc ngoài trời |
| 24 | Mực nước biển | M | ≤ 1000 |
| 25 | Tiêu chuẩn | ~ | ASNI |

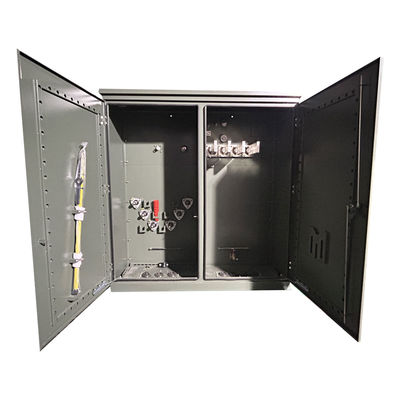

Cấu trúc sản phẩm
1) Phần biến áp và phần tủ điều khiển của phiên bản Hoa Kỳ, trong đó phần biến áp là một cấu trúc kín hoàn toàn,và dầu cách nhiệt có thể là hai loại dầu điểm lửa cao hoặc dầu thông thường.
2) Tủ điều khiển được chia thành một phòng điện áp cao và một phòng điện áp thấp.
3) Phòng điện áp cao được trang bị: cắm cáp điện áp cao, thiết bị ngăn sét, tay cầm công tắc tải, tay cầm công tắc không kích thích, bộ an toàn cắm, van giải phóng áp suất,nhiệt kế, máy đo áp suất, máy đo vị trí dầu, vòi dầu, van thoát dầu, vv, công tắc tải, bộ thay đổi vòi tắt kích thích, bộ an toàn cắm, vvtất cả đều chìm trong dầu biến áp cùng với lõi biến áp. Cáp điện áp cao và biến áp được kết nối bằng các đầu nối cáp khuỷu tay.
4) Phía điện áp thấp có thể được lắp đặt với các bộ ngắt mạch không khí, bộ biến đổi dòng điện, cũng như các đồng hồ năng lượng điện, đồng hồ điện và đồng hồ volt,và mạch đầu ra và thiết bị bù đắp dung lượng có thể được cấu hình theo nhu cầu của người dùng.
Thông số kỹ thuật
| Máy biến đổi ba pha đệm gắn | ||||
| Sức mạnh định số (KVA) | Điện áp cao (KV) | Điện áp thấp (V) | Mất (W) | |
| Mất tải không (W) | Mất tải (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ hoặc những người khác |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
Hình vẽ kỹ thuật
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuậtCác giám sát viên kiểm soát chất lượng sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
