loại máy biến áp: | cực gắn | Công suất: | 25 KVA Hoặc tùy chỉnh |
---|---|---|---|
Phương pháp làm mát: | ONAN/KNAN | Nhiệt độ tăng: | 65°C |
Điện áp chính: | 13200GrdY/7620 | Điện áp thứ cấp: | 120/240V (LNL) |
Giai đoạn: | một pha | Vật liệu cuộn: | Đồng |
Điểm nổi bật: | Máy biến đổi phân phối gắn cột,Bộ biến áp phân phối gắn cột 25kva,Máy biến áp đơn pha 13 |

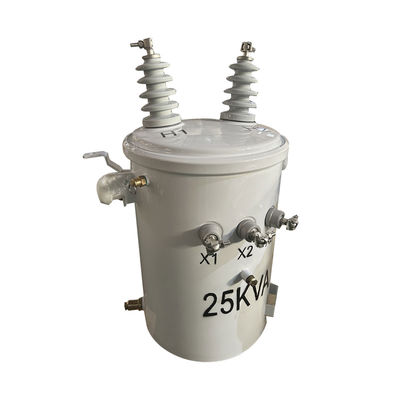

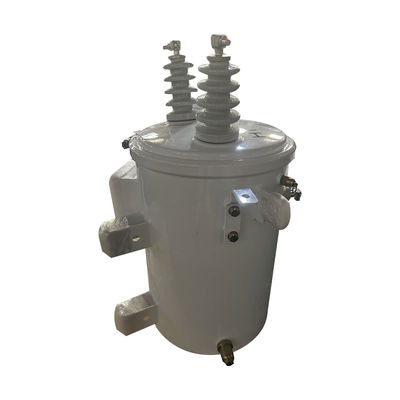

Động cơ biến áp phân phối 25kva pha đơn gắn trên cột 13,2KV đến 240V 37,5kva 50kva 250kva 100kva 150kva
Trong mạng lưới phân phối với nguồn cung cấp điện phi tập trung, biến áp đơn pha có những lợi thế đáng kể như một biến áp phân phối.Nó có thể giảm chiều dài của dây chuyền phân phối điện áp thấp, giảm tổn thất đường dây và cải thiện chất lượng cung cấp điện. Nó áp dụng thiết kế cấu trúc lõi sắt cuộn tiết kiệm năng lượng hiệu quả cao.Bộ biến áp được đặc trưng bởi việc áp dụng phương pháp lắp đặt treo loại cột, khối lượng nhỏ, đầu tư xây dựng cơ sở hạ tầng nhỏ, giảm bán kính cung cấp điện áp thấp và có thể giảm tổn thất đường dây điện áp thấp hơn 60%.Bộ biến áp áp dụng một cấu trúc hoàn toàn kín với khả năng quá tải mạnh, độ tin cậy cao trong hoạt động liên tục, bảo trì đơn giản và tuổi thọ dài.
Tính năng tiêu chuẩn
* Thiết kế hiệu quả về chi phí
*Hiệu quả cao và mức tiếng ồn thấp
* Khả năng điện áp kép
*Bộ phủ đáp ứng hoặc vượt quá tiêu chuẩn IEEE C57
*Bóng kín tuyệt vời để bảo vệ chống lại các yếu tố môi trường
*Bụi điện áp thấp loại polymer

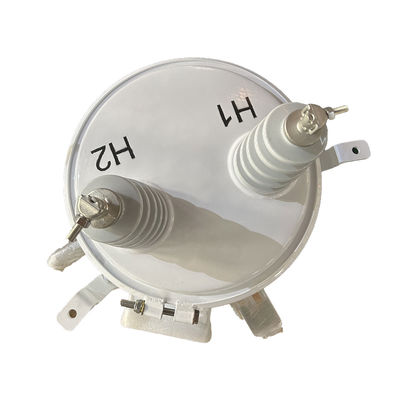

*Bụi cao áp loại sứ
*Bộ che phù hợp hoặc vỏ điện áp gắn bên

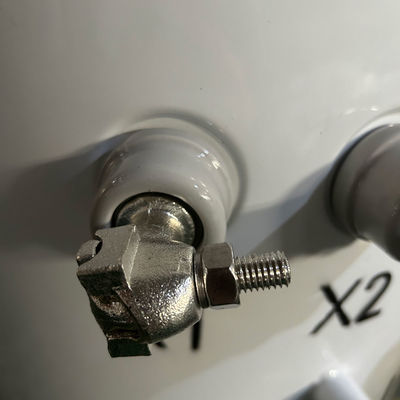

*Các đầu cuối loại đinh hoặc kẹp
* Phù hợp với cả dầu khoáng chất và dầu thực vật phân hủy sinh học như dầu cách nhiệt
*Điều khoản cho hỗ trợ ngăn áp lực, với các hỗ trợ có sẵn nếu cần thiết
Dữ liệu chính
Loại biến áp | Máy biến áp phân phối trên cao, loại thông thường |
Cấu hình biến tần | Đường chứa chất lỏng được gắn |
Loại cực của biến áp | Phân trừ |
Giai đoạn | Giai đoạn đơn |
Công suất | 25 KVA |
Điện áp chính | 13200GrdY/7620 |
Lớp điện áp chính | Lớp 15 kV |
BIL chính | 95 kV |
Điện áp thứ cấp | 120/240V (L-N-L) |
BIL thứ cấp | 30 KV |
Tần số | 60 Hz |
Nhiệt độ tăng | 65°C |
Chỉ số cách nhiệt | Loại E cách nhiệt - 120°C, 248°F |
Lớp làm mát | ONAN; tự làm mát |
Tap Changer | Máy thay đổi vị trí 5 vị trí với tay cầm điều khiển bên ngoài |
Nhấp vào Qty | (2) FCAN ở trên, (2) FCBN ở dưới |
Nhấp % | 20,5% |
Chọn vị trí chuyển đổi | Trung tâm của thân xe, bên trái của các điều khoản gắn |
Kháng trở | 20,5% Thông thường |
Trọng lượng chất lỏng* | 99.21 lb |
Vật liệu cuộn | Đồng |
Đánh giá nhiệt độ môi trường | 40°C |
Mức âm thanh | 48 dBA |
Kích thước* | 21.65''-W x 24.8''-D x 40.16''-H |
Tổng trọng lượng (đầy nước) * | 470 lb |
Thông số kỹ thuật
10kva-500kva Máy biến đổi ngâm dầu đơn pha | ||||||
Tỷ lệ vốn hóa định giá (kVA) | Cao | Điện áp thấp (v) | Biểu tượng kết nối | Tiêu chuẩn | Kháng mạch ngắn ((%) | Hiệu quả |
Điện áp (v) | (%) | |||||
10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8-4% | 98.7 |
15 | 98.82 | |||||
25 | 98.95 | |||||
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |
Phụ kiện
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuậtCác giám sát viên kiểm soát chất lượng sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
