| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | WINLEY |
| Chứng nhận: | CE,ISO |
| Số mô hình: | S-3750/35 |
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
| Giá bán: | $5000-$150000 |
| chi tiết đóng gói: | Vỏ gỗ dán |
| Thời gian giao hàng: | 30 NGÀY |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 1000 bộ/tháng |
| Giai đoạn: | ba giai đoạn | Công suất: | 3750KVA |
|---|---|---|---|
| Điện áp chính: | 34500GrdY/19920 | điện áp thứ cấp: | 480V |
| Nhóm vector: | Dyn1 | Nhiệt độ tăng: | 65°C |
| Khống chế (Thông thường): | 5,0% điển hình | Chất liệu quanh co: | đồng |
| Điểm nổi bật: | Máy biến áp gắn đệm 3750Kva,IEEE 3Phase Pad Mounted Transformer,Bộ biến áp ba pha ANSI |
||

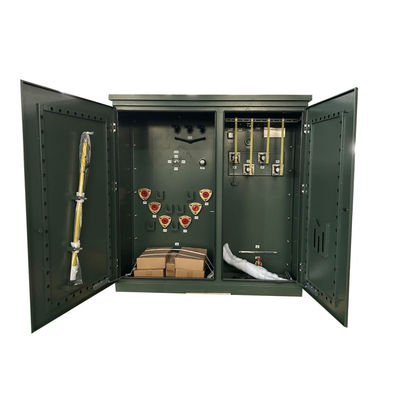

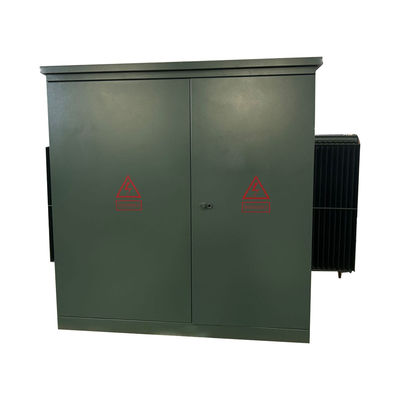

IEEE/ANSI 3750Kva 34500V đến 480V Máy biến áp ba pha gắn đệm
Các bộ biến áp phân phối dầu đắm 3 pha có khả năng hoạt động trong nhà và ngoài trời.Những bộ biến áp này cung cấp độ tin cậy cao hơn và bảo vệ chống lại sự cố thiết bị quan trọngChi phí vận hành thấp hơn và lượng khí thải nhiệt của các biến áp này làm cho chúng trở thành sự lựa chọn lý tưởng cho một loạt các ứng dụng.
Cấu trúc
Dữ liệu chính
| Loại biến áp | Thiết bị đắp đệm, loại ngăn |
| Cấu hình biến tần | Pad chứa chất lỏng được gắn |
| Hoạt động | Hoạt động bước xuống (không được phê duyệt cho bước lên) |
| Giai đoạn | Ba giai đoạn |
| Công suất | 30,75 MVA (3750 KVA) |
| Nhóm vector | YnD1 |
| Điện áp chính | 34500GrdY/19920 |
| Lớp điện áp chính | Lớp 35 kV |
| BIL chính | 200 KV |
| Điện áp thứ cấp | 480V |
| Lớp điện áp thứ cấp | 1Loại.2 kV |
| Tần số | 60 Hz |
| Nhiệt độ tăng | 65°C |
| Chỉ số cách nhiệt | Loại E cách nhiệt - 120°C, 248°F |
| Lớp làm mát | KNAN; Tự làm mát |
| Kháng trở | 5.0% Thông thường |
| Vật liệu cuộn | Đồng |
| Đánh giá nhiệt độ môi trường | 40°C |
| Kích thước* | 100'W x 87'D x 85'H |
| Trọng lượng khô (không dầu) * | 8,040 lbs |
| Tổng trọng lượng (đầy nước) * | 14,330 lbs |
Thông số kỹ thuật
| Máy biến đổi ba pha đệm gắn | ||||
| Sức mạnh định số (KVA) | Điện áp cao (KV) | Điện áp thấp (V) | Mất (W) | |
| Mất tải không (W) | Mất tải (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ hoặc những người khác |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
Hình vẽ kỹ thuật
Mô tả:
Chúng tôi có thể làm cho nhà ga này theo yêu cầu của người dùng và khách hàng theo bản vẽ / sơ đồ đường đơn (SLD) và nhu cầu của họ. Chúng tôi thiết kế và sản xuất nhà ga này theo tiêu chuẩn quốc tế IEC1330,H.V. tiêu chuẩn IEC62271-200.
HV & LV khoang là với chức năng hoàn thành.
1H.V.compartment có nhiều phương pháp cung cấp điện khi thử nghiệm nguồn cung cấp điện trong 1 lần, nó cũng có thể được cài đặt với thiết bị thử nghiệm H.V. để đáp ứng nhu cầu của H.V.testing.
2) Phòng biến áp có thể được chọn S11, S13 hoặc biến áp ngâm dầu tiêu thụ thấp khác và biến áp loại khô.Các khoang biến áp có hệ thống làm mát gió tự động khởi động và hệ thống chiếu sáng.
3.) Phòng điện áp thấp có thể được thực hiện theo nhu cầu của người dùng, nó áp dụng cấu trúc cố định hoặc lắp ráp để là hệ thống cung cấp điện, nó có nhiều chức năng như phân phối ánh sáng,Phân phối điện, năng lượng phản ứng, thử nghiệm năng lượng điện...v.v. để cải thiện chất lượng phân phối năng lượng và làm hài lòng người dùng.
Cơ thể của trạm phụ này chủ yếu có vật liệu kim loại, vật liệu thép không gỉ, vật liệu phi kim loại... mà có thể được lựa chọn bởi người dùng và khách hàng
Trạm phụ này là một đơn vị phân phối và cung cấp điện rất quan trọng trong mạng lưới điện cáp điện. Nó là một loại cung cấp điện hoàn chỉnh với H.V. điều khiển, bảo vệ và chuyển đổi,phân phốiNó được sử dụng rộng rãi trong các doanh nghiệp công nghiệp và khai thác mỏ, khu dân cư, bệnh viện, trung tâm thương mại,tòa nhà cao tầng và các hệ thống phân phối khác.
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuậtCác giám sát viên kiểm soát chất lượng sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
