Giai đoạn: | ba giai đoạn | Công suất: | 1000KVA |
---|---|---|---|
Điện áp chính: | 34500V | điện áp thứ cấp: | 208Y/120 |
Lớp làm mát: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>Tự làm mát</b> | Nhiệt độ tăng: | 65°C |
Vật liệu cốt lõi: | Thép định hướng hạt | Chất liệu quanh co: | đồng |
Điểm nổi bật: | Máy biến áp ngập dầu 1000kva,ISO Pad Mounted Transformer,Máy biến áp ngập dầu 1MVA |

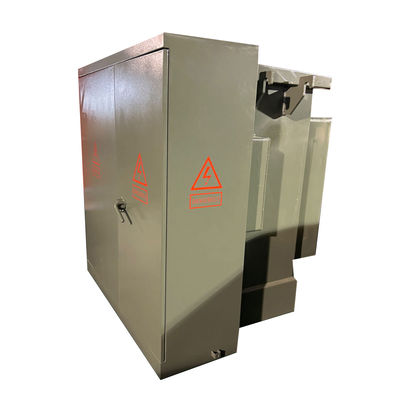

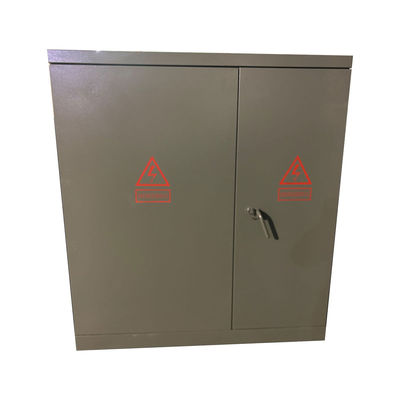

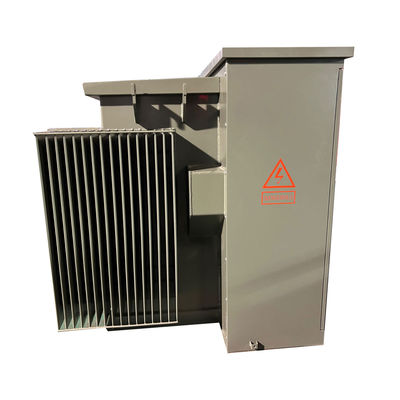

Ba pha 1000kva dầu chìm đệm điện gắn loại biến áp 34,5KV đến 208V
WINLEY cung cấp một dòng đầy đủ của chất lỏng ThreePhase Pad-Mounted bộ biến áp phân phối đáp ứng các tiêu chuẩn ANSI® / IEEE® áp dụng. Với điện áp cao lên đến 34,5 kV và xếp hạng lên đến 5.000 kVA,Nó phù hợp với các trường hợp điện áp cao và công suất lớn, chẳng hạn như trạm điện, tiêu thụ điện công nghiệp, vv. Trong các kịch bản tải trọng cao, điện áp cao,Các bộ biến áp ngâm dầu có hiệu suất và độ ổn định tốt hơn.
Cấu trúc sản phẩm
1) Phần biến áp và phần tủ điều khiển của phiên bản Hoa Kỳ, trong đó phần biến áp là một cấu trúc kín hoàn toàn,và dầu cách nhiệt có thể là hai loại dầu điểm lửa cao hoặc dầu thông thường.

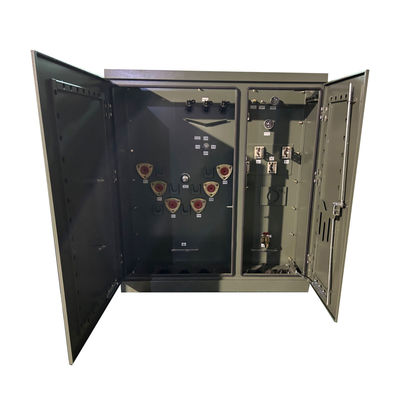

2) Tủ điều khiển được chia thành một phòng điện áp cao và một phòng điện áp thấp.
3) Phòng điện áp cao được trang bị: cắm cáp điện áp cao, thiết bị ngăn sét, tay cầm công tắc tải, tay cầm công tắc không kích thích, bộ an toàn cắm, van giải phóng áp suất,nhiệt kế, máy đo áp suất, máy đo vị trí dầu, vòi dầu, van thoát dầu, vv, công tắc tải, bộ thay đổi vòi tắt kích thích, bộ an toàn cắm, vvtất cả đều chìm trong dầu biến áp cùng với lõi biến áp. Cáp điện áp cao và biến áp được kết nối bằng các đầu nối cáp khuỷu tay.
4) Phía điện áp thấp có thể được lắp đặt với bộ ngắt mạch không khí, biến áp dòng điện, cũng như đồng hồ năng lượng điện, ampere và voltmeter,và mạch đầu ra và thiết bị bù đắp dung lượng có thể được cấu hình theo nhu cầu của người dùng.
Dữ liệu chính
Loại biến áp | Thiết bị đắp đệm, loại ngăn |
Cấu hình biến tần | Pad chứa chất lỏng được gắn |
Loại nguồn cấp cho biến áp | Lưu lượng vòng lặp |
Hoạt động | Hoạt động giảm dần |
Giai đoạn | Ba giai đoạn |
Công suất | 1MVA (1000 KVA) |
Nhóm vector | DYN1 |
Điện áp chính | 4160V |
BIL chính | 60 KV |
Điện áp thứ cấp | 480Y/277 |
Nhiệt độ tăng | 65°C |
Chỉ số cách nhiệt | Loại E cách nhiệt - 120°C, 248°F |
Lớp làm mát | KNAN; Tự làm mát |
Kháng trở | 5.75% |
Đánh giá chuyển đổi ngắt tải | 300-Amp, 5 kV |
Vật liệu cuộn | Nhôm/thốm |
Hiệu quả % | 99.20% |
Không mất tải (với watt) | +/- 1,300W |
Mất tải đầy đủ (với watt) ở mức 100% | +/- 8.500W |
Các đặc điểm tiêu chuẩn
• Hoạt động 60 Hz.
• 65 °C trung bình tăng cuộn.
• Phương pháp cung cấp năng lượng trong vòng tròn.
• Loại đầu cuối HV chết và hoạt động.
• HV BIL 45 150 kV (phía trước chết) 200 kV (phía trước sống).
• LV BIL 30 60 kV.
• Chốt ba điểm của cửa điện áp thấp.
• Cánh cửa điện áp cao, chỉ có thể mở sau khi
cửa điện áp thấp được mở.
• Phân ngăn bằng thép cứng.
• Thùng biến áp được hàn từ nắp đến cơ sở.
• Bảng tên vĩnh viễn.
• Cung cấp nạp nắp ống NPT 1 inch.
• Đàn chứa đất ANSI.
• Van thoát nước 1 inch và máy lấy mẫu.
• Van giảm áp tự động (35 SCFM).
• Chuyển máy bơm với (2) 2,5% bơm công suất đầy đủ trên
và thấp hơn danh nghĩa.
• Một lỗ tay 10x18 (hoặc 14x25) trong biến áp
bọc thùng.
• Màu xanh ô liu (Munsell 7GY 3.29/1.5).
• Được thiết kế, sản xuất và thử nghiệm theo
với các tiêu chuẩn ANSI mới nhất
Hình vẽ kỹ thuật
Thông số kỹ thuật
Máy biến đổi ba pha đệm gắn | ||||
Sức mạnh định số (KVA) | Điện áp cao (KV) | Điện áp thấp (V) | Mất (W) | |
Mất tải không (W) | Mất tải (W) | |||
75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ hoặc những người khác |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150KVA | 280 | 2200 | ||
225KVA | 400 | 3050 | ||
300KVA | 480 | 3650 | ||
500KVA | 680 | 5100 | ||
750KVA | 980 | 7500 | ||
1000KVA | 1150 | 10300 | ||
1500KVA | 1640 | 14500 | ||
2000KVA | 2160 | 20645 | ||
2500KVA | 2680 | 23786 | ||
3000KVA | 3300 | 25300 | ||
3750KVA | 4125 | 27875 | ||
5000KVA | 5200 | 30000 |
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuậtCác giám sát viên kiểm soát chất lượng sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
