| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | WINLEY |
| Chứng nhận: | CE,ISO |
| Số mô hình: | S-3000/15 |
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
| Giá bán: | $5000-$150000 |
| chi tiết đóng gói: | Vỏ gỗ dán |
| Thời gian giao hàng: | 30 NGÀY |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 1000 bộ/tháng |
| Giai đoạn: | ba giai đoạn | Công suất: | 3000KVA Hoặc tùy chỉnh |
|---|---|---|---|
| Điện áp chính: | 34500GrdY | điện áp thứ cấp: | 208Y/120 |
| Lớp làm mát: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>Tự làm mát</b> | Nhiệt độ tăng: | 65°C |
| Nhóm vector: | YnYn | Chất liệu quanh co: | đồng |
| Điểm nổi bật: | Bộ biến áp gắn đệm tiêu chuẩn ANSI,Máy biến đổi gắn đệm điện IEEE,Máy biến áp ngập dầu 34500V |
||

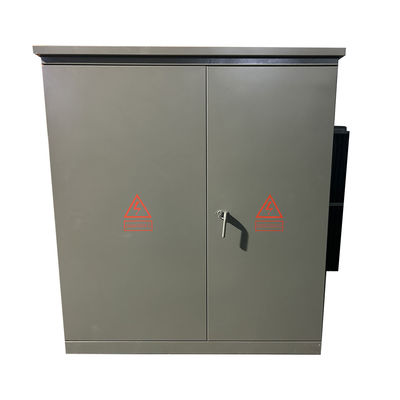

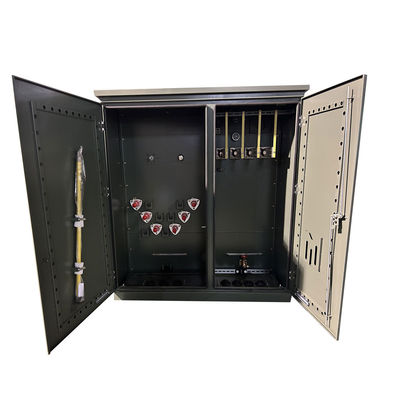

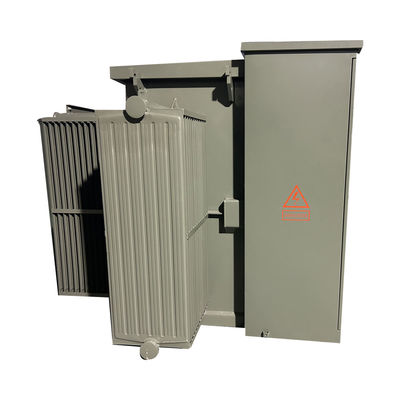

Tiêu chuẩn ANSI IEEE 13200v đến 208V Loop Feed Oil Immersion Electrical Pad Mounted Transformer
Một bộ biến áp padmount hoặc pad-mounted là một bộ biến áp phân phối điện được gắn trên mặt đất trong một tủ thép khóa được gắn trên một tấm bê tông.Vì tất cả các điểm kết nối năng lượng được bao bọc an toàn trong một nhà máy kim loại đất, một bộ biến áp padmount có thể được lắp đặt ở những nơi không có chỗ cho một vỏ bao quanh.
Cấu trúc sản phẩm
1) Cấu trúc nhỏ gọn và hợp lý, và khối lượng nhỏ, chỉ bằng khoảng một phần ba của hộp thay thế kiểu châu Âu có cùng dung lượng;
2)Cấu trúc hoàn toàn kín, cách nhiệt hoàn toàn, không cần thiết phải thiết lập các rào cản an toàn và đảm bảo an toàn cá nhân đáng tin cậy;
3)Có nhiều chương trình cung cấp điện cho người dùng để lựa chọn, có thể áp dụng nguồn cung cấp điện đầu cuối và thực hiện mạng vòng hoặc nguồn cung cấp điện kép;
4)S11 biến áp điện ngâm dầu được áp dụng, có lỗ thấp, tăng nhiệt độ thấp và khả năng quá tải lớn;
5) Các bộ an toàn đôi (chất an toàn dự phòng + bộ an toàn cắm vào) được sử dụng để bảo vệ,và bộ an toàn cắm cắm có đặc điểm nhạy cảm hai dòng và nhiệt độ để đảm bảo hoạt động an toàn và đáng tin cậy của sản phẩm;
6) Máy kết nối cáp 200A có thể được cắm và cắm ra dưới tải, và có thể được vận hành như một công tắc tải trong trường hợp khẩn cấp.
7) Vòng bọc áp dụng kết nối Dyn11 và lõi sắt áp dụng cấu trúc ba pha bốn cột, do đó sản phẩm có thể chạy dưới bất kỳ tải trọng không đối xứng nào và điểm trung lập không trôi,điện áp ổn định, chất lượng nguồn cung cấp điện cao, tủ sưởi ấm lên, tiếng ồn thấp, và hiệu suất bảo vệ sét là tốt;
8) Bàn áp dụng thiết kế chống ăn mòn và xử lý sơn phun đặc biệt, đẹp và mới, phù hợp với nhiều môi trường khác nhau, và đạt được hiệu ứng làm đẹp thành phố.
Dữ liệu chính
| Loại biến áp | Thiết bị đắp đệm, loại ngăn |
| Cấu hình biến tần | Pad chứa chất lỏng được gắn |
| Loại nguồn cấp cho biến áp | Lưu lượng vòng lặp |
| Hoạt động | Hoạt động giảm dần |
| Giai đoạn | Ba giai đoạn |
| Công suất | 3MVA (3000 KVA) |
| Nhóm vector | Nhìn kìa. |
| Điện áp chính | 34500v |
| BIL chính | 150 KV |
| Điện áp thứ cấp | 13200Grdy |
| Nhiệt độ tăng | 65°C |
| Chỉ số cách nhiệt | Loại E cách nhiệt - 120°C, 248°F |
| Lớp làm mát | KNAN; Tự làm mát |
| Kháng trở | 5.75% |
| Tần số | 60Hz |
| Vật liệu cuộn | Đồng |
| Hiệu quả % | 99.20% |
| Không mất tải (với watt) | +/- 2,700W |
| Mất tải đầy đủ (với watt) ở mức 100% | +/- 15,500W |
Điều kiện môi trường cho việc sử dụng bình thường
Độ cao: không quá 1000 mét;
Nhiệt độ xung quanh: không cao hơn +40 °C, không thấp hơn -25 °C, chênh lệch nhiệt độ trung bình hàng ngày không quá 35 °C, chênh lệch nhiệt độ trung bình hàng năm không quá 20 °C;
Tốc độ gió không vượt quá 35m/s;
Không có nguy cơ nổ trong khu vực lắp đặt, không có ăn mòn hóa học và rung động mạnh;
Phương pháp làm mát: làm mát bằng không khí tự nhiên (AN).
Hình vẽ kỹ thuật
Thông số kỹ thuật
| Máy biến đổi ba pha đệm gắn | ||||
| Sức mạnh định số (KVA) | Điện áp cao (KV) | Điện áp thấp (V) | Mất (W) | |
| Mất tải không (W) | Mất tải (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ hoặc những người khác |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuậtCác giám sát viên kiểm soát chất lượng sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
