| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | WINLEY |
| Chứng nhận: | CE,ISO |
| Số mô hình: | S-75/15 |
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
| Giá bán: | $5000-$150000 |
| chi tiết đóng gói: | Vỏ gỗ dán |
| Thời gian giao hàng: | 30 NGÀY |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 1000 bộ/tháng |
| Giai đoạn: | ba giai đoạn | Công suất: | 75KVA hoặc tùy chỉnh |
|---|---|---|---|
| Điện áp chính: | 12470GrdY/7200V | điện áp thứ cấp: | 480Y/277 |
| Lớp làm mát: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>Tự làm mát</b> | Xếp hạng cách nhiệt: | Loại E cách nhiệt - 120°C, 248°F |
| Vật liệu cốt lõi: | Thép định hướng hạt | Chất liệu quanh co: | Đồng/Nhôm |
| Điểm nổi bật: | Máy biến đổi điện gắn đệm,Máy biến đổi điện ba pha 75Kva,3Phase Pad gắn máy biến áp |
||

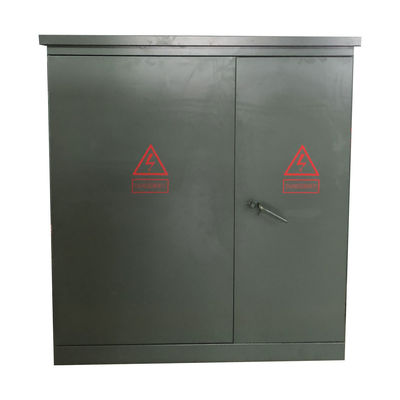

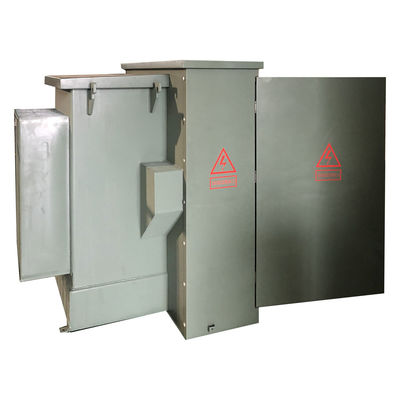

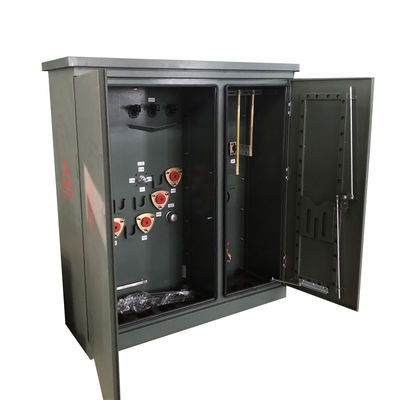

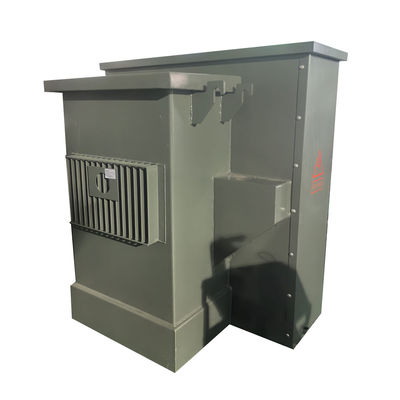

75Kva Ba pha đệm gắn máy biến áp điện 12470V đến 480V
WINLEY cung cấp một dòng đầy đủ của chất lỏng ThreePhase Pad-Mounted biến áp phân phối đáp ứng các tiêu chuẩn ANSI® / IEEE® hiện hành. Nó có khối lượng nhỏ và cấu trúc hợp lý.Máy biến áp kết hợp đặc biệt áp dụng cho lưới thành phố trung tâm tải, vì vậy nó có thể giảm tiêu thụ và cải thiện chất lượng cung cấp điện. Hơn nữa, loạt sản phẩm này đã được sử dụng rộng rãi trong các cộng đồng trên khắp đất nước,Các địa điểm công cộng và doanh nghiệp khai thác công nghiệp và các địa điểm phân phối khác.
Hiệu suất
1) Cấu trúc nhỏ gọn và hợp lý, và khối lượng nhỏ, chỉ bằng khoảng một phần ba của hộp thay thế kiểu châu Âu có cùng dung lượng;
2)Cấu trúc hoàn toàn kín, cách nhiệt hoàn toàn, không cần thiết phải thiết lập các rào cản an toàn và đảm bảo an toàn cá nhân đáng tin cậy;
3)Có nhiều chương trình cung cấp điện cho người dùng để lựa chọn, có thể áp dụng nguồn cung cấp điện đầu cuối và thực hiện mạng vòng hoặc nguồn cung cấp điện kép;
4)S11 biến áp điện ngâm dầu được áp dụng, có lỗ thấp, tăng nhiệt độ thấp và khả năng quá tải lớn;
5) Các bộ an toàn đôi (chất an toàn dự phòng + bộ an toàn cắm vào) được sử dụng để bảo vệ,và bộ an toàn cắm cắm có đặc điểm nhạy cảm hai dòng và nhiệt độ để đảm bảo hoạt động an toàn và đáng tin cậy của sản phẩm;
Dữ liệu chính
| Loại biến áp | Thiết bị đắp đệm, loại ngăn |
| Cấu hình biến tần | Pad chứa chất lỏng được gắn |
| Loại nguồn cấp cho biến áp | Lưu lượng vòng lặp |
| Giai đoạn | Ba giai đoạn |
| Công suất | 75 KVA |
| Nhóm vector | Nhìn kìa. |
| Điện áp chính | 12470GrdY/7200 |
| Điện áp thứ cấp | 480Y/277 |
| Tần số | 60 Hz |
| Nhiệt độ tăng | 65°C |
| Chỉ số cách nhiệt | Loại E cách nhiệt - 120°C, 248°F |
| Lớp làm mát | KNAN; Tự làm mát |
| Tap Changer | 5 vị trí Tap Changer |
| Nhấp vào Qty | (2) FCAN trên vòi, (2) FCBN dưới vòi |
| Nhấp % | 20,5% |
| Đánh giá công tắc thay đổi máy khớp | 200-Amp, 15 kV |
| Khống chế (Thông thường) | 30,0% |
| Vật liệu cuộn | Nhôm |
| Đánh giá nhiệt độ môi trường | 40°C |
| Mức âm thanh | 51 dBA |
| Kích thước* | 61''-W x 43''-D x 69''-H |
| Tổng trọng lượng (đầy nước) * | 2160 lb. |
| Đánh giá | Đáp ứng/ vượt quá DOE 2016 hiệu quả xếp hạng |
| Hiệu quả % | 99.10% |
| Không mất tải (với watt) | +/- 190W |
| Mất tải đầy đủ (với watt) ở mức 100% | +/- 950W |
Hình vẽ kỹ thuật
Thông số kỹ thuật
| Máy biến đổi ba pha đệm gắn | ||||
| Sức mạnh định số (KVA) | Điện áp cao (KV) | Điện áp thấp (V) | Mất (W) | |
| Mất tải không (W) | Mất tải (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ hoặc những người khác |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuậtCác giám sát viên kiểm soát chất lượng sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
