| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | WINLEY |
| Chứng nhận: | CE,ISO |
| Số mô hình: | S-300/15 |
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
| Giá bán: | $5000-$150000 |
| chi tiết đóng gói: | Vỏ gỗ dán |
| Thời gian giao hàng: | 30 NGÀY |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 1000 bộ/tháng |
| Giai đoạn: | ba giai đoạn | Công suất: | 300KVA |
|---|---|---|---|
| Điện áp chính: | 13800V | điện áp thứ cấp: | 208Y/120 |
| Lớp làm mát: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>Tự làm mát</b> | Nhóm vector: | Dyn1 |
| Tần số: | 50/60Hz | Chất liệu quanh co: | đồng |
| Điểm nổi bật: | 300Kva Máy biến áp ba pha,Bộ biến áp 3 pha,Bộ biến áp gắn đệm 13800v |
||

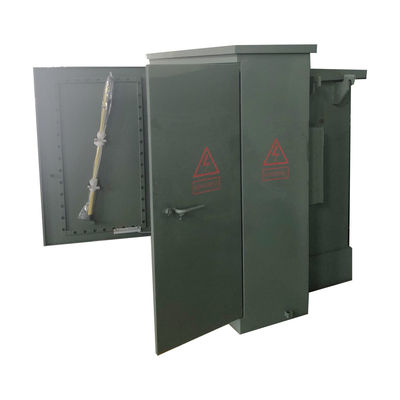

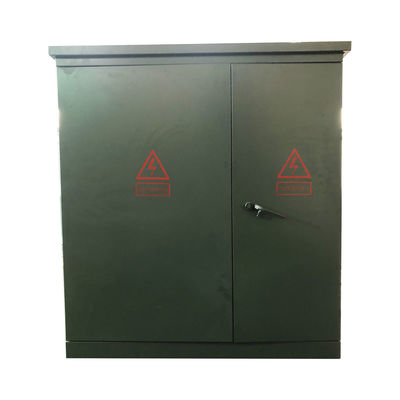

300Kva Ba pha đệm lắp đặt biến áp vòng cung cấp 13800V đến 208Y120V

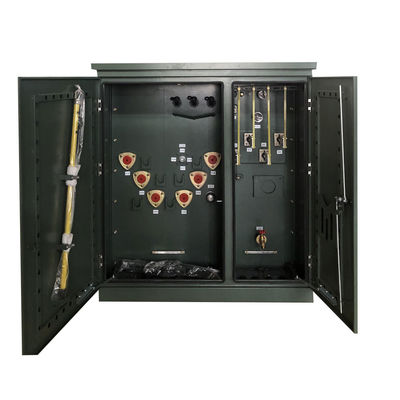

Một bộ biến áp padmount là một bộ biến áp phân phối tiện ích được gắn trên mặt đất, thường được đặt trong một tủ kim loại bị khóa, nằm trên một tấm bê tông nhỏ.Chúng thường được sản xuất với công suất từ khoảng 75 đến khoảng 5000 kVa và thường bao gồm các bộ bảo hiểm và công tắc tích hợp.Một vỏ điển hình bao gồm một bể để giữ bộ phận lõi / cuộn của bộ biến áp gắn đệm chìm trong dầu hoặc tương tự.và một tủ dây chuyền có khoang dây chuyền điện áp cao và thấp để bao bọc các vỏ điện áp cao và thấp, tương ứng, của bộ biến áp, vv Bộ biến áp gắn đệm của chúng tôi được thiết kế và thử nghiệm theo các tiêu chuẩn công nghiệp bao gồm CSA, ANSI C.57DOE, và IEEE nếu có.
Tính năng
• Hoạt động 60 Hz.
• 65 °C trung bình tăng cuộn.
• Phương pháp cung cấp năng lượng trong vòng tròn.

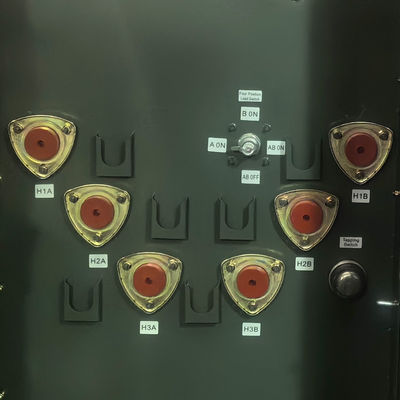

• Loại đầu cuối HV chết và hoạt động.
• HV BIL 45 150 kV (phía trước chết) 200 kV (phía trước sống).
• LV BIL 30 60 kV.
• Chốt ba điểm của cửa điện áp thấp.
• Cánh cửa điện áp cao, chỉ có thể mở sau khi
cửa điện áp thấp được mở.
• Phân ngăn bằng thép cứng.
• Thùng biến áp được hàn từ nắp đến cơ sở.
• Bảng tên vĩnh viễn.
• Cung cấp nạp nắp ống NPT 1 inch.
• Đàn chứa đất ANSI.
• Van thoát nước 1 inch và máy lấy mẫu.
• Van giảm áp tự động (35 SCFM).
• Chuyển máy bơm với (2) 2,5% bơm công suất đầy đủ trên
và thấp hơn danh nghĩa.
• Một lỗ tay 10x18 (hoặc 14x25) trong biến áp
bọc thùng.
• Màu xanh ô liu (Munsell 7GY 3.29/1.5).
• Được thiết kế, sản xuất và thử nghiệm theo
với các tiêu chuẩn ANSI mới nhất
Dữ liệu chính
| Loại biến áp | Thiết bị đắp đệm, loại ngăn |
| Loại nguồn cấp cho biến áp | Lưu lượng vòng lặp |
| Giai đoạn | Ba giai đoạn |
| Công suất | 300 KVA |
| Nhóm vector | DYN1 |
| Điện áp chính | 13800V |
| Phasor chính | Delta |
| Điện áp thứ cấp | 208Y/120 |
| Tần số | 60 Hz |
| Nhiệt độ tăng | 65°C |
| Chỉ số cách nhiệt | Loại E cách nhiệt - 120°C, 248°F |
| Lớp làm mát | KNAN; Tự làm mát |
| Tap Changer | 5 vị trí Tap Changer |
| Kháng trở | 5.75% |
| Chuyển bộ ngắt tải | Chuyển bộ ngắt tải 4 vị trí |
| Tiêu chuẩn hiệu quả | Đáp ứng các tiêu chuẩn DOE 2016, đáp ứng các tiêu chuẩn CSA đáp ứng các tiêu chuẩn ANSI / IEEE |
| Vật liệu cuộn | Đồng |
| Đánh giá nhiệt độ môi trường | 40°C |
| Phạm vi nhiệt độ hoạt động môi trường | -40°C đến +40°C (-50°F đến +104°F) |
| Mức âm thanh | 55 dBA |
| Kích thước* | 61W x 54D x 69H |
| Tổng trọng lượng (đầy nước) * | 3,637 lb |
| Đánh giá | Đáp ứng/ vượt quá DOE 2016 hiệu quả xếp hạng |
| Đáp ứng/ vượt quá CSA Efficiency Ratings | |
| Hiệu quả % | 99.00% |
| Tổng mất tải (với watt) ở mức 100% | +/- 3500W |
Hình vẽ kỹ thuật
Thông số kỹ thuật
| Máy biến đổi ba pha đệm gắn | ||||
| Sức mạnh định số (KVA) | Điện áp cao (KV) | Điện áp thấp (V) | Mất (W) | |
| Mất tải không (W) | Mất tải (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ hoặc những người khác |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuậtCác giám sát viên kiểm soát chất lượng sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
