| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | WINLEY |
| Chứng nhận: | CE,ISO |
| Số mô hình: | D-75/15 |
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
| Giá bán: | $1000-$10000 |
| chi tiết đóng gói: | Vỏ gỗ dán |
| Thời gian giao hàng: | 30 NGÀY |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 1000 bộ/tháng |
| Công suất định mức: | 75KVA | Điện áp chính: | 12000V |
|---|---|---|---|
| điện áp thứ cấp: | 120/240V | Giai đoạn: | một pha |
| Phương pháp làm mát: | <i>ONAN;</i> <b>ONAN;</b> <i>Self-Cooled</i> <b>Tự làm mát</b> | Hiệu quả: | 99,00% |
| Chất liệu quanh co: | đồng | Nhiệt độ tăng: | 65°C |
| Điểm nổi bật: | Máy biến đổi gắn đệm pha đơn,120V Pad Mounted Transformer,Máy biến đổi gắn đệm cuộn kép |
||
Tóm lại

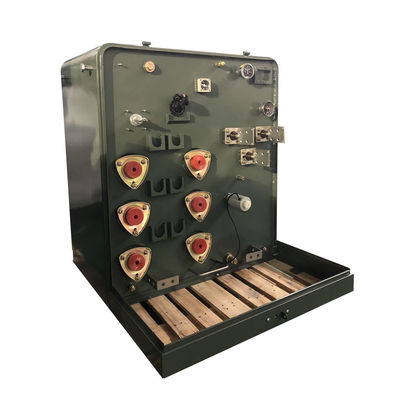

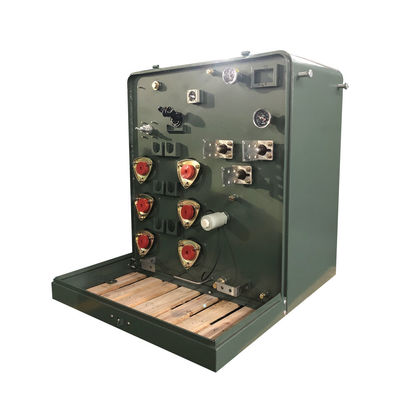

Bộ biến áp gắn đệm pha đơn là bộ biến áp phân phối ngâm dầu.tiếng ồn thấp, mất mát thấp, an toàn và độ tin cậy. Nó được sử dụng rộng rãi trong khu dân cư, trung tâm thương mại, bệnh viện, công viên, trường học, vv.có sẵn trong vòng lặp hoặc nguồn cấp quang, và là mặt trước chết,Đáp ứng hoặc vượt quá các tiêu chuẩn ANSI / CSA / IEEE.
Chi tiết sản phẩm
Dữ liệu chính
| Loại biến áp | Đặt trên đệm, khoang |
| Loại nguồn cấp cho biến áp | Lưu lượng vòng lặp |
| Giai đoạn | Giai đoạn đơn |
| Công suất | 75 KVA |
| Điện áp chính | 12000V |
| BIL chính | 95 KV |
| Điện áp thứ cấp | 120/240 (L-N-L) |
| Phasor thứ cấp | Hai vòng bọc một pha |
| Tần số | 60 Hz |
| Nhiệt độ tăng | 65°C |
| Chỉ số cách nhiệt | Loại E cách nhiệt - 120°C, 248°F |
| Lớp làm mát | ONAN; tự làm mát |
| Kháng trở | 2% |
| Loại kết nối chính | Mặt trận chết |
| Đánh giá chuyển đổi ngắt tải | 200-Amp, 15 kV |
| Trọng lượng chất lỏng (dầu) * | 595.24 lbs |
| Vật liệu cuộn | Đồng |
| Đánh giá nhiệt độ môi trường | 40°C |
| Phạm vi nhiệt độ hoạt động môi trường | -40°C đến +40°C (-50°F đến +104°F) |
| Mức âm thanh | 51 dBA |
| Độ cao | 3300ft (1000 mét) trên mực nước biển hoặc thấp hơn |
| Vật liệu lõi | Thép định hướng hạt |
| Lắp đặt | Đèn đệm |
| Kích thước* | 51.4''-W x 45.67''-D x 41.53''-H |
| Trọng lượng khô (không dầu) * | 617.28 lbs |
| Đánh giá | Đáp ứng/ vượt quá DOE 2016 hiệu quả xếp hạng |
| Hiệu quả | 99.00% |
| Tổng mất tải (với watt) * | +/- 1092W |
Công nghệ sản phẩm
| Đơn pha Pad gắn máy biến áp Thông số kỹ thuật | ||||||||
| Đánh giá | Điện áp cao ((kV) | Không mất tải | Trong tải Loss | Chiều cao | Độ sâu | Chiều rộng | Trọng lượng dầu ((kg) | Tổng trọng lượng ((kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 hoặc những người khác |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
Đặc điểm hiệu suất
1)Combination Transformer Substation, phần trên của tủ là với tấm thép kẹp vải đá cấu trúc có ống thông gió,có thể giảm bức xạ mặt trời hiệu quả và đảm bảo phân tán nhiệt.
2) Bề mặt của toàn bộ vỏ tủ phun bột đặc biệt và sơn có khả năng chống ăn mòn mạnh mẽ.
3) Bên trong có thể được chia thành buồng điện áp cao, buồng biến áp và buồng điện áp thấp.
4) Ngoài ra nó được trang bị với điều khiển nhiệt độ thiết bị xả tự động để đảm bảo phạm vi nhiệt độ.
5)Mỗi đơn vị có hệ thống điều khiển hoàn hảo, màn hình sạc và hệ thống chiếu sáng.
6)Các thiết bị thiết bị phù hợp với yêu cầu bảo vệ IP33, có thiết kế, cấu trúc và công nghệ hợp lý, với chất lượng tốt và bảo trì dễ dàng.
Thiết kế sản phẩm
Phụ kiện
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuậtCác giám sát viên kiểm soát chất lượng sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
