| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | WINLEY |
| Chứng nhận: | CE,ISO |
| Số mô hình: | D-100/15 |
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
| Giá bán: | $1000-$10000 |
| chi tiết đóng gói: | Vỏ gỗ dán |
| Thời gian giao hàng: | 30 NGÀY |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 1000 bộ/tháng |
| Công suất định mức: | 100KVA | Điện áp chính: | 12000V |
|---|---|---|---|
| điện áp thứ cấp: | 120/240V | Xếp hạng cách nhiệt: | Loại E cách nhiệt - 120°C, 248°F |
| Phương pháp làm mát: | <i>ONAN;</i> <b>ONAN;</b> <i>Self-Cooled</i> <b>Tự làm mát</b> | BIL chính: | 95 KV |
| Chất liệu quanh co: | đồng | Nhóm vector: | II6 |
| Điểm nổi bật: | Máy biến áp đắm dầu,Máy biến áp gắn trên đệm phân phối điện,Bộ biến áp gắn đệm 100kVA |
||

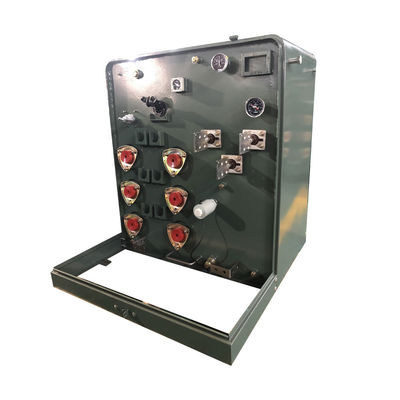

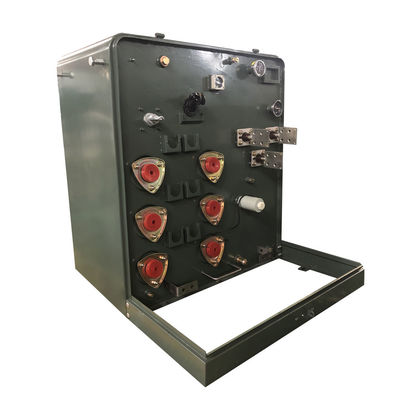

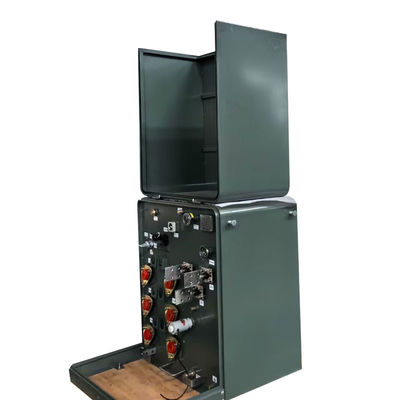

Hình ảnh sản phẩm nhà máy
Đặc điểm hiệu suất
1)Combination Transformer Substation, phần trên của tủ là với tấm thép kẹp vải đá cấu trúc có ống thông gió,có thể giảm bức xạ mặt trời hiệu quả và đảm bảo phân tán nhiệt.
2) Bề mặt của toàn bộ vỏ tủ phun bột đặc biệt và sơn có khả năng chống ăn mòn mạnh mẽ.
3) Bên trong có thể được chia thành buồng điện áp cao, buồng biến áp và buồng điện áp thấp.
4) Ngoài ra nó được trang bị với điều khiển nhiệt độ thiết bị xả tự động để đảm bảo phạm vi nhiệt độ.
5)Mỗi đơn vị có hệ thống điều khiển hoàn hảo, màn hình sạc và hệ thống chiếu sáng.
6)Các thiết bị thiết bị phù hợp với yêu cầu bảo vệ IP33, có thiết kế, cấu trúc và công nghệ hợp lý, với chất lượng tốt và bảo trì dễ dàng.
Chi tiết sản phẩm
Dữ liệu chính
| Loại biến áp | Đặt trên đệm, khoang |
| Loại nguồn cấp cho biến áp | Lưu lượng vòng lặp |
| Giai đoạn | Đơn pha (Khối nối với lưới điện 3 pha) |
| Công suất | 100 KVA |
| Nhóm vector | II6 |
| Điện áp chính | 12000V |
| Lớp điện áp chính | Lớp 15 kV |
| Phasor chính | Delta |
| BIL chính | 95 KV |
| Điện áp thứ cấp | 120/240 (L-N-L) |
| Lớp điện áp thứ cấp | 1Loại.2 kV |
| Phasor thứ cấp | Hai vòng bọc một pha |
| BIL thứ cấp | 30 KV |
| Tần số | 60 Hz |
| Nhiệt độ tăng | 65°C |
| Chỉ số cách nhiệt | Loại E cách nhiệt - 120°C, 248°F |
| Lớp làm mát | ONAN; tự làm mát |
| Kháng trở | 2.0% Thông thường |
| Loại kết nối chính | Mặt trận chết |
| Chuyển bộ ngắt tải | LBOR 4 vị trí, có thể vận hành bằng Hot Stick |
| Đánh giá chuyển đổi ngắt tải | 200-Amp, 15 kV |
| Tiêu chuẩn hiệu quả | Đáp ứng các tiêu chuẩn DOE 2016, đáp ứng các tiêu chuẩn CSA đáp ứng các tiêu chuẩn ANSI / IEEE |
| Đánh giá K-Factor (Harmonic Mitigation) | K-1 (Tiêu chuẩn) |
| Lỏng cách nhiệt | Lỏng cách nhiệt dầu khoáng - Lỏng không có PCB |
| Trọng lượng chất lỏng (dầu) * | 573.19 lbs |
| Vật liệu cuộn | Đồng |
| Đánh giá nhiệt độ môi trường | 40°C |
| Phạm vi nhiệt độ hoạt động môi trường | -40°C đến +40°C (-50°F đến +104°F) |
| Mức âm thanh | 51 dBA |
| Độ cao | 3300ft (1000 mét) trên mực nước biển hoặc thấp hơn |
| Vật liệu lõi | Thép định hướng hạt |
| Lắp đặt | Đèn đệm |
| Mở ống dẫn | Nhập / ra dưới lòng đất nguồn cấp dưới |
| Kích thước* | 55.34'-W x 45.28'-D x 41.53'-H |
| Trọng lượng khô (không dầu) * | 881.83 lbs |
| Tổng trọng lượng (đầy nước) * | 1940.04 lbs |
| Đánh giá | Đáp ứng/ vượt quá DOE 2016 hiệu quả xếp hạng |
| Đặc điểm | Bộ ghép nhập bóng Pentahead |
| Lỏng cách nhiệt nhiệt độ cao | |
| Chất lỏng có chứa ít hơn 1ppm PCB | |
| Nhà chống giả mạo | |
| NEMA 3R Cabling Compartment | |
| Ống nắp có thể khóa | |
| Hiệu quả | 99.00% |
Công nghệ sản phẩm
| Đơn pha Pad gắn máy biến áp Thông số kỹ thuật | ||||||||
| Đánh giá | Điện áp cao ((kV) | Không mất tải | Trong tải Loss | Chiều cao | Độ sâu | Chiều rộng | Trọng lượng dầu ((kg) | Tổng trọng lượng ((kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 hoặc những người khác |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
Thiết kế sản phẩm
Phụ kiện
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuậtCác giám sát viên kiểm soát chất lượng sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
