| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | WINLEY |
| Chứng nhận: | CE,ISO |
| Số mô hình: | S-112/13.8 |
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
| Giá bán: | $1000-$10000 |
| chi tiết đóng gói: | Vỏ gỗ dán |
| Thời gian giao hàng: | 30 NGÀY |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 1000 bộ/tháng |
| loại máy biến áp: | cực gắn | Giai đoạn: | ba giai đoạn |
|---|---|---|---|
| Phương pháp làm mát: | <i>ONAN;</i> <b>ONAN;</b> <i>Self-Cooled</i> <b>Tự làm mát</b> | Nhiệt độ tăng: | 65°C |
| Điện áp chính: | 13800GrdY/7968 | điện áp thứ cấp: | 480Y/277 (LNL) |
| Tần số: | 50/60Hz | Chất liệu quanh co: | đồng |
| Điểm nổi bật: | Máy biến áp phân phối trên không ba pha,13Bộ biến áp phân phối trên cao.8KV,Máy biến đổi phân phối trên cao ngập dầu |
||

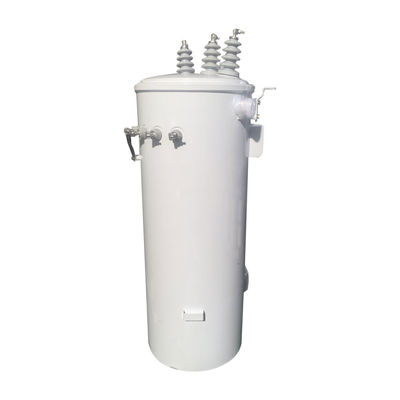

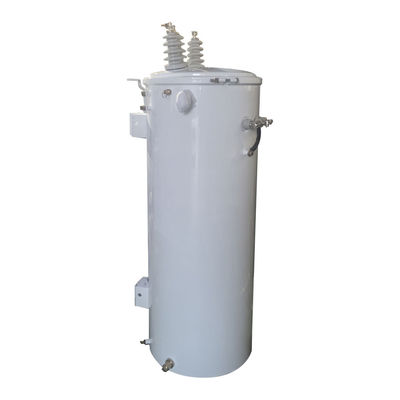

112.5Kva Ba pha cột gắn trên đầu phân phối biến áp dầu ngâm 13,8KV 15 kva 25KVA 50kva 75kva 20KV 13200V 7620V đến 240V
WINLEY's Three Phase Pole Mounted Round Tank được thiết kế để phục vụ trong các khu vực cần năng lượng ba pha, nhưng không gian hạn chế.Nó cung cấp một dịch vụ trông sạch hơn với chi phí lắp đặt thấp hơn so với một ngân hàng ba biến áp một pha. Triplex lõi / cuộn dây là sự lựa chọn để phục vụ tải trọng động cơ điện đặc biệt là với khởi động động cơ thường xuyên.
Các đặc điểm tiêu chuẩn
Đáp ứng hoặc vượt quá các tiêu chuẩn hiện tại của IEEE, NEMA.
Thiết kế lõi / cuộn dây triplex.
Dòng ống điện áp cao trong quá trình ướt.
Các ống điện áp thấp bằng polymer đúc.
Các thiết bị kết thúc bằng đồng bọc thép phù hợp để kết nối đồng hoặc nhôm.
Hai bình đặt đất.
Các điều kiện gắn máy chặn sét.
1/2 ̊ cắm thoát nước.
Thiết bị giảm áp suất tự động.
Dầu khoáng.
Thùng thép nhẹ và nắp bốc.
Bảng tên được khắc bằng laser.
Dữ liệu chính
| Loại biến áp | Máy biến áp phân phối trên cao, loại thông thường |
| Cấu hình biến tần | Đường chứa chất lỏng được gắn |
| Loại cực của biến áp | Phân trừ |
| Giai đoạn | Ba giai đoạn |
| Công suất | 112.5 KVA |
| Điện áp chính | 13800GrdY/7968 |
| Điện áp thứ cấp | 480Y/277 (L-N-L) |
| Lớp điện áp thứ cấp | 1Loại.2 kV |
| Tần số | 60 Hz |
| Nhiệt độ tăng | 65°C |
| Chỉ số cách nhiệt | Loại E cách nhiệt - 120°C, 248°F |
| Lớp làm mát | ONAN; tự làm mát |
| Tap Changer | Máy thay đổi vị trí 5 vị trí với tay cầm điều khiển bên ngoài |
| Chọn vị trí chuyển đổi | Trung tâm của thân xe, bên trái của các điều khoản gắn |
| Kháng trở | 20,70-5% |
| Loại kết nối chính | Đồ đạc sống |
| Kết thúc chính | Lớp vỏ cao áp sứ |
| Tiêu chuẩn hiệu quả | Đáp ứng tiêu chuẩn DOE 2016, đáp ứng tiêu chuẩn ANSI / IEEE |
| Đánh giá K-Factor (Harmonic Mitigation) | K-1 (Tiêu chuẩn) |
| Vật liệu cuộn | Đồng |
| Đánh giá nhiệt độ môi trường | 40°C |
| Mức âm thanh | 55 dBA |
| Vật liệu lõi | Thép định hướng hạt |
| Vật liệu bể | Thép phủ |
| Kích thước* | 30.71''-W x 31.89''-D x 47.24''-H |
| Tổng trọng lượng (đầy nước) * | 968 lb |
| Đánh giá | Đáp ứng/ vượt quá DOE 2016 hiệu quả xếp hạng |
| Hiệu quả | 99.10% |
| Không mất tải (với watt) | +/- 227W |
| Mất tải đầy đủ (với watt) | +/- 815W |
Thông số kỹ thuật
| KVA | điện áp trong phạm vi chính | điện áp thứ cấp |
| 30 | 4160 Grdy/2400 đến 24940Grdy/14400 |
208y/120 |
| 45 | 480y/277 | |
| 75 | 240 | |
| 112.5 | 480 | |
| 150 | 240△120 giữa vòi |
Phụ kiện
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuậtCác giám sát viên kiểm soát chất lượng sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
