Giai đoạn: | ba giai đoạn | Công suất: | 150 KVA |
---|---|---|---|
Điện áp chính: | 12470GrdY/7200 | Điện áp thứ cấp: | 480Y/277 |
Lớp làm mát: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>Tự làm mát</b> | Vật liệu cuộn: | Đồng |
Khống chế (Thông thường): | 5,75% | Hiệu quả: | 99,00% |
Điểm nổi bật: | 150 Kva Pad Mounted Transformer,480V Pad Mounted Transformer,Bộ biến áp gắn 3 pha |

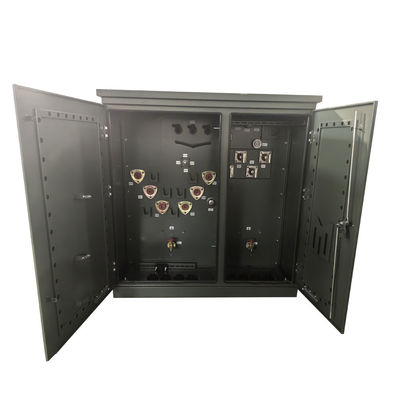

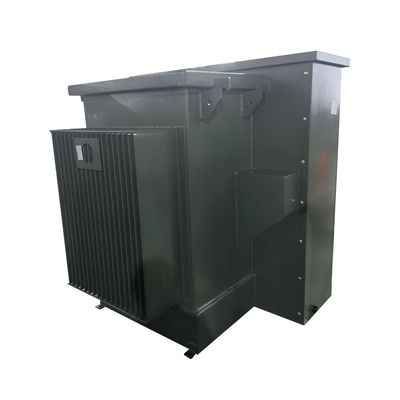

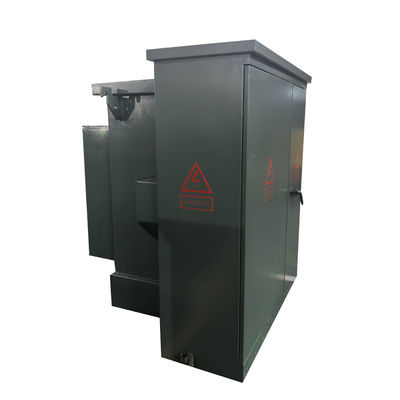

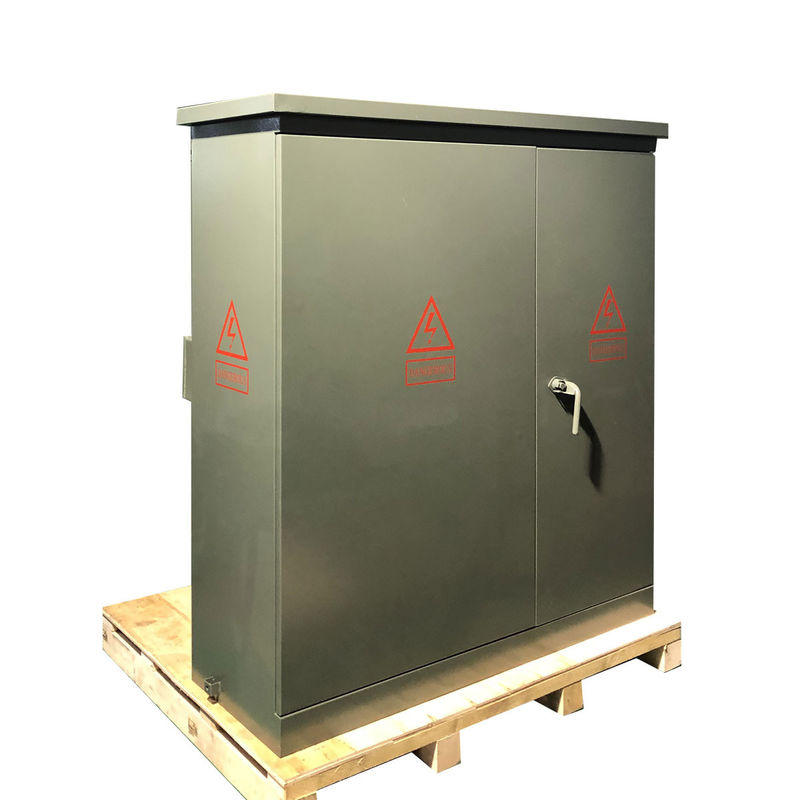

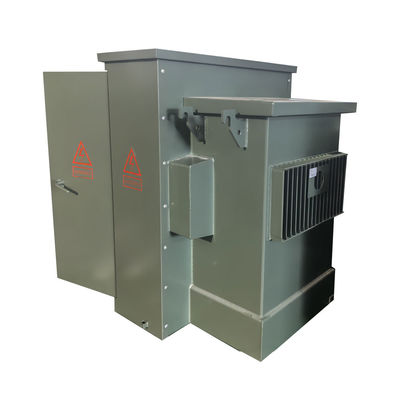

150 Kva 3 pha đệm gắn máy biến áp dầu ngâm bước xuống 12,47 KV đến 480V
Mô tả
Chúng tôi có thể làm cho nhà ga này theo yêu cầu của người dùng và khách hàng theo bản vẽ / sơ đồ đường đơn (SLD) và nhu cầu của họ. Chúng tôi thiết kế và sản xuất nhà ga này theo tiêu chuẩn quốc tế IEC1330,H.V. tiêu chuẩn IEC62271-200.
HV & LV khoang là với chức năng hoàn thành.
1) H.V.compartment có nhiều phương pháp cung cấp điện khi kiểm tra nguồn cung cấp điện trong 1 thời gian, nó cũng có thể được cài đặt với thiết bị thử nghiệm H.V. để đáp ứng nhu cầu của H.V.testing.
2) Phòng biến áp có thể được chọn S11, S13 hoặc biến áp ngâm dầu tiêu thụ thấp khác và biến áp loại khô.Các khoang biến áp có hệ thống làm mát gió tự động khởi động và hệ thống chiếu sáng.
3) Phòng điện áp thấp có thể được thực hiện theo nhu cầu của người dùng, nó áp dụng cấu trúc cố định hoặc lắp ráp để là hệ thống cung cấp điện, nó có nhiều chức năng như phân phối ánh sáng,Phân phối điện, năng lượng phản ứng, thử nghiệm năng lượng điện...v.v. để cải thiện chất lượng phân phối năng lượng và làm hài lòng người dùng.
Cơ thể của trạm phụ này chủ yếu có vật liệu kim loại, vật liệu thép không gỉ, vật liệu phi kim loại... mà có thể được lựa chọn bởi người dùng và khách hàng
Trạm phụ này là một đơn vị phân phối và cung cấp điện rất quan trọng trong mạng lưới điện cáp điện. Nó là một loại cung cấp điện hoàn chỉnh với H.V. điều khiển, bảo vệ và chuyển đổi,phân phốiNó được sử dụng rộng rãi trong các doanh nghiệp công nghiệp và khai thác mỏ, khu dân cư, bệnh viện, trung tâm thương mại,tòa nhà cao tầng và các hệ thống phân phối khác.
Dữ liệu chính
Loại biến áp | Thiết bị đắp đệm, loại ngăn |
Giai đoạn | Ba giai đoạn |
Công suất | 150 KVA |
Nhóm vector | YY0 |
Điện áp chính | 12470GrdY/7200 |
Lớp điện áp chính | Lớp 15 kV |
Điện áp thứ cấp | 480Y/277 |
BIL thứ cấp | 30 KV |
Tần số | 60 Hz |
Nhiệt độ tăng | 65°C |
Lớp làm mát | ONAN; tự làm mát |
Khống chế (Thông thường) | 1.2-6.0% Thông thường |
Vật liệu cuộn | Đồng |
Đánh giá nhiệt độ môi trường | 40°C |
Mức âm thanh | 55 dBA |
Đánh giá độ cao | 3300ft (1000 mét) trên mực nước biển |
Vật liệu lõi | Thép định hướng hạt |
Vật liệu bể | Thép phủ |
Vật liệu tủ | Thép phủ |
Vật liệu nền tảng cơ sở | Thép phủ |
Xếp hạng khoang | NEMA 3R chống thời tiết |
Kích thước | 74'' W x 49' D x 50' H |
Trọng lượng | 2700 lb. |
Đánh giá | Đáp ứng/ vượt quá DOE 2016 hiệu quả xếp hạng |
Thông số kỹ thuật
Máy biến đổi ba pha đệm gắn | ||||
Sức mạnh định số (KVA) | Điện áp cao (KV) | Điện áp thấp (V) | Mất (W) | |
Mất tải không (W) | Mất tải (W) | |||
75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ hoặc những người khác |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150KVA | 280 | 2200 | ||
225KVA | 400 | 3050 | ||
300KVA | 480 | 3650 | ||
500KVA | 680 | 5100 | ||
750KVA | 980 | 7500 | ||
1000KVA | 1150 | 10300 | ||
1500KVA | 1640 | 14500 | ||
2000KVA | 2160 | 20645 | ||
2500KVA | 2680 | 23786 | ||
3000KVA | 3300 | 25300 | ||
3750KVA | 4125 | 27875 | ||
5000KVA | 5200 | 30000 |
Sơ đồ sản phẩm
Điều kiện môi trường cho việc sử dụng bình thường
Độ cao: không quá 1000 mét;
Nhiệt độ xung quanh: không cao hơn +40 °C, không thấp hơn -25 °C, chênh lệch nhiệt độ trung bình hàng ngày không quá 35 °C, chênh lệch nhiệt độ trung bình hàng năm không quá 20 °C;
Tốc độ gió không vượt quá 35m/s;
Không có nguy cơ nổ trong khu vực lắp đặt, không có ăn mòn hóa học và rung động mạnh;
Phương pháp làm mát: làm mát bằng không khí tự nhiên (AN).
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuậtCác giám sát viên kiểm soát chất lượng sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
