loại máy biến áp: | Máy biến áp phân phối trên cao, loại thông thường | Công suất: | 25 KVA Hoặc tùy chỉnh |
---|---|---|---|
Giai đoạn: | một pha | Nhiệt độ tăng: | 65°C |
Điện áp chính: | 13800V | Điện áp thứ cấp: | 240/480V |
Tần số: | 60 Hz | Vật liệu cuộn: | Đồng |
Điểm nổi bật: | 13Máy biến đổi phân phối đầy dầu 8KV,Máy biến đổi phân phối gắn cột chứa dầu,Máy biến đổi phân phối 25kva gắn cột |

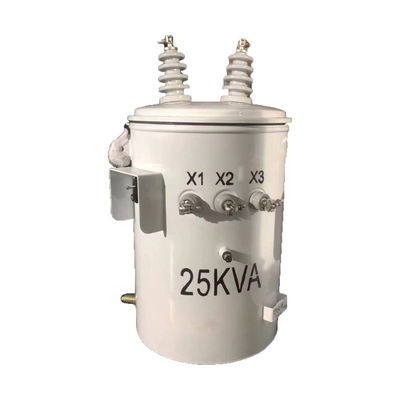

Động cơ biến áp phân phối gắn trên cột chứa dầu 25kva một pha 13,8KV 34,5KV đến 240V
WINLEY's đơn pha, chứa dầu, cột lắp biến áp phân phối được thiết kế để phục vụ tải phân phối trên cao dân cư.Ánh sáng công nghiệp và các ứng dụng năng lượng đa dạngCác bộ biến áp này được thiết kế cho các điều kiện ứng dụng thường gặp trên hệ thống phân phối điện. Các loại CSP, CP, SP và S đều có sẵn.2008 được chứng nhận
Đặc điểm cấu trúc
1. Các nắp bể có vỏ sứ cao áp suất đi kèm với các đầu cuối vòng, có thể chứa cáp nhôm hoặc đồng.
2Cấu trúc may tròn của nắp bể đảm bảo phân phối căng thẳng đồng đều và niêm phong đáng tin cậy.
3. Các chuông vòng trên tường bể phục vụ như là buồng điện áp thấp và đầu cuối và được bọc bằng thiếc.
4. Điều này đi kèm với một van giảm áp suất có khả năng tự niêm phong.
5Theo tiêu chuẩn ANSI, móc treo của bộ biến áp ở phía trên và phía dưới tuân thủ.
6. Đường kết thúc mặt đất trên xe tăng là một đường kết thúc mặt đất chuông.
Dữ liệu chính
Loại biến áp | Máy biến áp phân phối trên cao, loại thông thường |
Cấu hình biến tần | Đường chứa chất lỏng được gắn |
Giai đoạn | Giai đoạn đơn |
Công suất | 25 KVA |
Điện áp chính | 13800V |
Điện áp thứ cấp | 240/480V (LN-L) |
BIL thứ cấp | 30 KV |
Tần số | 60 Hz |
Nhiệt độ tăng | 65°C |
Chỉ số cách nhiệt | Loại E cách nhiệt - 120°C, 248°F |
Lớp làm mát | ONAN; tự làm mát |
Tiêu chuẩn hiệu quả | Đáp ứng các tiêu chuẩn DOE 2016, đáp ứng các tiêu chuẩn CSA đáp ứng các tiêu chuẩn ANSI / IEEE |
Vật liệu cuộn | đồng |
Đánh giá nhiệt độ môi trường | 40°C |
Phạm vi nhiệt độ hoạt động môi trường | -40°C đến +40°C (-50°F đến +104°F) |
Mức âm thanh | 48 dBA |
Tổng mất tải (với watt) | +/- 481W |
Hình vẽ
Thông số kỹ thuật
10kva-500kva Máy biến đổi ngâm dầu đơn pha | ||||||
Tỷ lệ vốn hóa định giá (kVA) | Cao | Điện áp thấp (v) | Biểu tượng kết nối | Tiêu chuẩn | Kháng mạch ngắn ((%) | Hiệu quả |
Điện áp (v) | (%) | |||||
10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8-4% | 98.7 |
15 | 98.82 | |||||
25 | 98.95 | |||||
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |
Phụ kiện
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuậtCác giám sát viên kiểm soát chất lượng sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
