| Tên thương hiệu: | WINLEY |
| Số mẫu: | S-500/15 |
| MOQ: | 1 đơn vị |
| giá bán: | $1000-$150000 |
| Chi tiết bao bì: | Vỏ gỗ dán |
| Điều khoản thanh toán: | T/T |

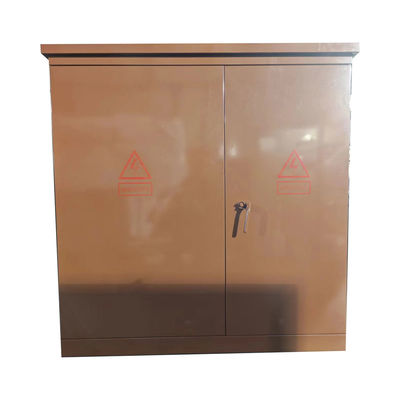

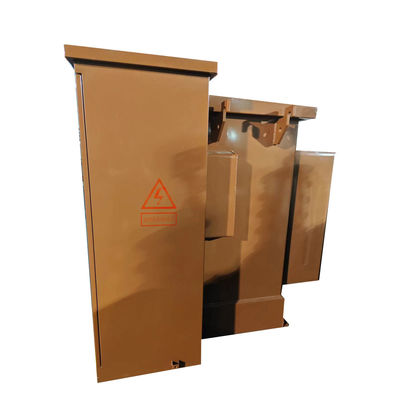

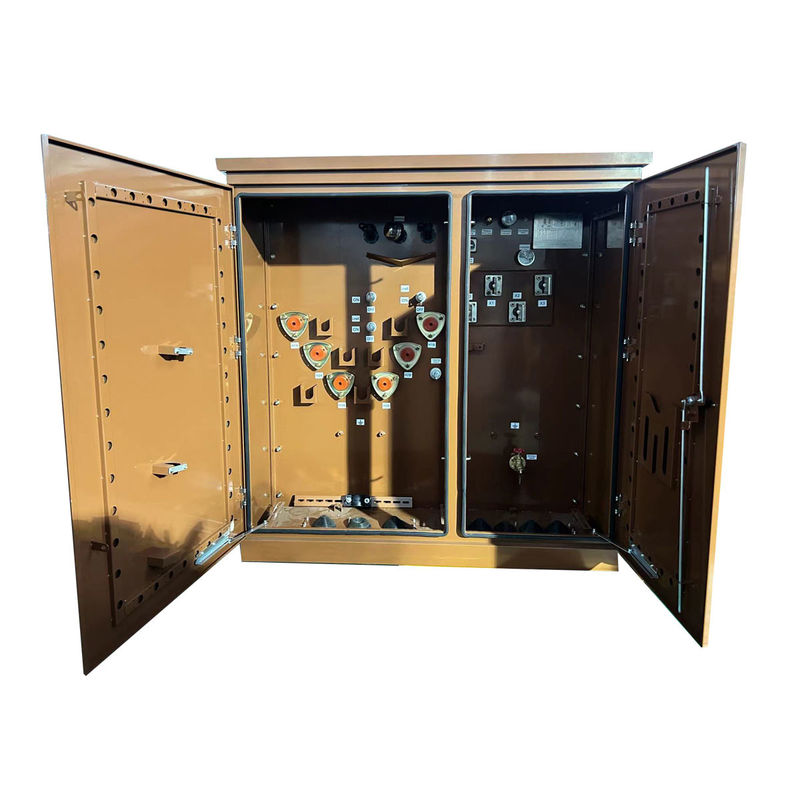

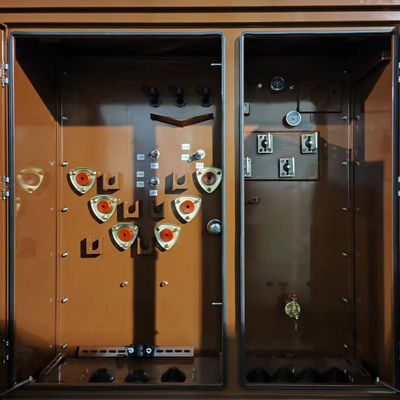

500 Kva Ba giai đoạn phân phối điện đệm gắn biến áp bước xuống 12470v đến 480v
Mô tả sản phẩm
| Tên sản phẩm | Bộ biến áp ba pha gắn đệm ANSI IEEE |
| Điện áp định số | 7.2KV,7.62KV, 10KV, 11KV,12.47KV,13.2KV,13.8KV, 20KV hoặc 33KV hoặc 35KV |
| Công suất định giá | 50KVA ~ 5000KVA |
| Tiêu chuẩn | IEC, ANSI,DIN,BS, GB hoặc khác |
| Các vật liệu lõi và cuộn dây | Amorphous Metal Core, Copper Winding hoặc Aluminium Winding. |
Dữ liệu chính
| Loại biến áp | Thiết bị đắp đệm, loại ngăn |
| Cấu hình biến tần | Pad chứa chất lỏng được gắn |
| Loại nguồn cấp cho biến áp | Lưu lượng vòng lặp |
| Giai đoạn | Ba giai đoạn |
| Công suất | 500 KVA |
| Nhóm vector | DYN1 |
| Điện áp chính | 12470V |
| Lớp điện áp chính | Lớp 15 kV |
| Phasor chính | Delta |
| BIL chính | 95 KV |
| Điện áp thứ cấp | 480Y/277 |
| Lớp điện áp thứ cấp | 1Loại.2 kV |
| Phasor thứ cấp | Wye-N |
| BIL thứ cấp | 30 KV |
| Tần số | 60 Hz |
| Nhiệt độ tăng | 65°C |
| Chỉ số cách nhiệt | Loại E cách nhiệt - 120°C, 248°F |
| Lớp làm mát | KNAN; Tự làm mát |
| Tap Changer | 5 vị trí Tap Changer |
| Kháng trở | 4.35-5.75% |
Thông số kỹ thuật
| Máy biến đổi ba pha đệm gắn | ||||
| Sức mạnh định số (KVA) | Điện áp cao (KV) | Điện áp thấp (V) | Mất (W) | |
| Mất tải không (W) | Mất tải (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ hoặc những người khác |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
Hình vẽ kỹ thuật
Hiệu suất
1) Không có bể lưu trữ dầu, chiều cao của bộ biến áp được giảm, Có thể tiết kiệm không gian lắp đặt và chi phí vận chuyển.
2) Độ đàn hồi của bộ tản nhiệt có thể bù đắp sự thay đổi khối lượng dầu do thay đổi nhiệt độ.
3) Hộp là bể tản nhiệt sóng, không chỉ có chức năng làm mát mà còn có chức năng "hít thở".
4) dầu biến áp không tiếp xúc với không khí,có hiệu quả ngăn chặn oxy và nước chìm trong biến áp và dẫn đến sự suy giảm hiệu suất (sự lão hóa của vật liệu và dầu).
5)Cấu trúc mới của dây chuyền điện áp cao và thấp, sắp xếp hợp lý cho ống dầu và kết nối làm tăng khả năng của sức mạnh cơ học và chống tắt.
6)Chúng tôi sử dụng vòng xoắn ốc với đường dầu theo chiều dọc để tạo ra hiệu ứng làm mát tốt hơn.Chúng tôi cải thiện sự hỗ trợ hiệu quả của mặt đầu cuối của vòng lặp để tăng cường khả năng điện chống mạch ngắn.
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty của chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuậtCác giám sát viên kiểm soát chất lượng sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
|
