| Tên thương hiệu: | WINLEY |
| Số mẫu: | D-200/35 |
| MOQ: | 1 đơn vị |
| giá bán: | $1000-$10000 |
| Chi tiết bao bì: | Vỏ gỗ dán |
| Điều khoản thanh toán: | T/T |

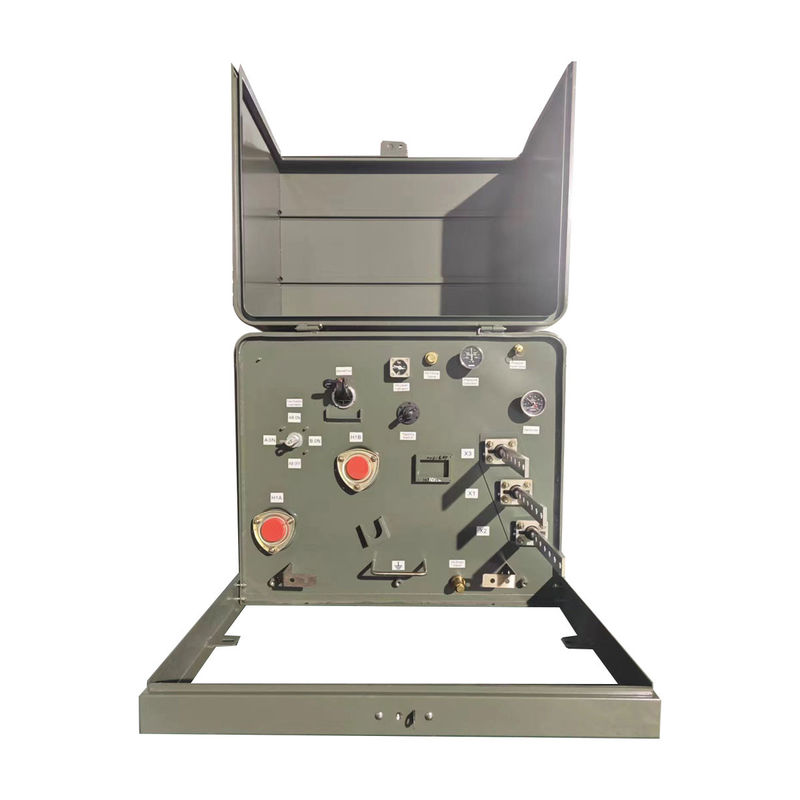

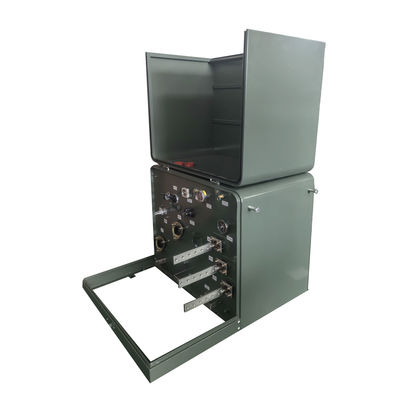

200Kva đơn pha máy biến áp đệm đắp phía trước 34,5KV đến 240V ANSI IEEE
Công suất định lượng của bộ biến áp gắn đệm đơn pha là 15-250 kVA. Máy biến áp gắn đệm đơn pha thường được sử dụng ở những nơi cần nguồn điện đơn pha cho mục đích dân dụng,như thiết bị gia dụng, v.v. và công suất của nó tương đối nhỏ hơn so với một bộ biến áp ba pha gắn đệm. đáp ứng các tiêu chuẩn sau: IEC60076, ANSI/IEEEC57.12.00, C57.12.20, C57.12.38, C57.12.90, CSA, vv
Tính năng
Hệ thống chất lượng được chứng nhận ISO 9001
Đáp ứng tiêu chuẩn hiệu quả năng lượng của DOE hoặc vượt quá tiêu chuẩn ANSI/IEEE và NEMA
Lớp phủ bể vượt quá IEEE Std C57.12.28TM-2005 và IEEE Std C57.12Tiêu chuẩn.29TM-2005 (chỉ các đơn vị thép không gỉ)
Phù hợp hoàn toàn với IEEE Std C57.12Các yêu cầu về tính toàn vẹn của khung tiêu chuẩn.28TM-2005
1Thiết bị giảm áp
2. Phân phối đầy và thoát chất lỏng
3- Bảng tên được khắc bằng laser
4. túi khóa nổi để dễ dàng sắp xếp
5. Định nghĩa của vỏ vỏ
6.Welded mái vòm bể nắp
7Nhấp vào đây để lấy bản vẽ biến thể
8. Các dải sửa đổi bằng vật liệu không ăn mòn
9. Thùng có vương miện
10. Thang treo có thể tháo ra
11. Cánh cửa lề với chân lề thép không gỉ và thùng
12. dây chuyền đất từ X2 đến đất bể
13. HV thùng ống để kết nối khuỷu tay trước chết
14. cao điện áp thùng thùng 200A và thấp điện áp thùng thùng
Dữ liệu chính
| Loại biến áp | Thiết bị đắp đệm, loại ngăn I |
| Cấu hình biến tần | Pad chứa chất lỏng được gắn |
| Loại nguồn cấp cho biến áp | Chế độ cung cấp năng lượng |
| Giai đoạn | Giai đoạn đơn |
| Công suất | 200 KVA |
| Điện áp chính | 34500V |
| Lớp điện áp chính | Lớp 35 kV |
| Phasor chính | Delta |
| BIL chính | 150 KV |
| Điện áp thứ cấp | 120/240 (L-N-L) |
| BIL thứ cấp | 30 KV |
| Tần số | 60 Hz |
| Nhiệt độ tăng | 65°C |
| Chỉ số cách nhiệt | Loại E cách nhiệt - 120°C, 248°F |
| Lớp làm mát | ONAN; tự làm mát |
| Kháng trở | 10,5-6,0% Thông thường |
| Tiêu chuẩn hiệu quả | Đáp ứng tiêu chuẩn DOE 2016, đáp ứng tiêu chuẩn ANSI / IEEE |
| Đánh giá K-Factor (Harmonic Mitigation) | K-1 (Tiêu chuẩn) |
| Đánh giá động cơ xung | N/A |
| Lỏng cách nhiệt | Dầu khoáng sản - chất lỏng không có PCB - chất lỏng không có PCB |
| Khả năng dung lượng chất lỏng* | 110 gallon |
| Chỉ số nồng độ chất lỏng | Bộ đo tương tự |
| Chỉ số nhiệt độ | Bộ đo tương tự |
| Chỉ số áp suất/hỗn độ | Bộ đo tương tự |
| Vật liệu cuộn | Nhôm |
| Đánh giá nhiệt độ môi trường | 40°C |
| Mức âm thanh | 55 dBA |
| Độ cao | 3300ft (1000 mét) trên mực nước biển hoặc thấp hơn |
| Kích thước* | 55.12''-W x 51.18''-D x 33.07''-H |
| Đánh giá | Đáp ứng/ vượt quá DOE 2016 hiệu quả xếp hạng |
| Hiệu quả | 99.20% |
| Không mất tải (với watt) * | +/- 683W |
| Mất tải (với watt) * | +/- 2,763W |
Hình vẽ
Thông số kỹ thuật
| Máy biến áp 25kva-500kva gắn đệm pha đơn | ||||||
| Tỷ lệ vốn hóa định giá (kVA) | Cao | Điện áp thấp (v) | Biểu tượng kết nối | Tiêu chuẩn | Kháng mạch ngắn ((%) | Hiệu quả |
| Điện áp (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/ DOE | 10,0-4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Phụ kiện
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuậtCác giám sát viên kiểm soát chất lượng sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
|
