| Tên thương hiệu: | WINLEY |
| Số mẫu: | D-200/35 |
| MOQ: | 1 đơn vị |
| giá bán: | $1000-$10000 |
| Chi tiết bao bì: | Vỏ gỗ dán |
| Điều khoản thanh toán: | T/T |

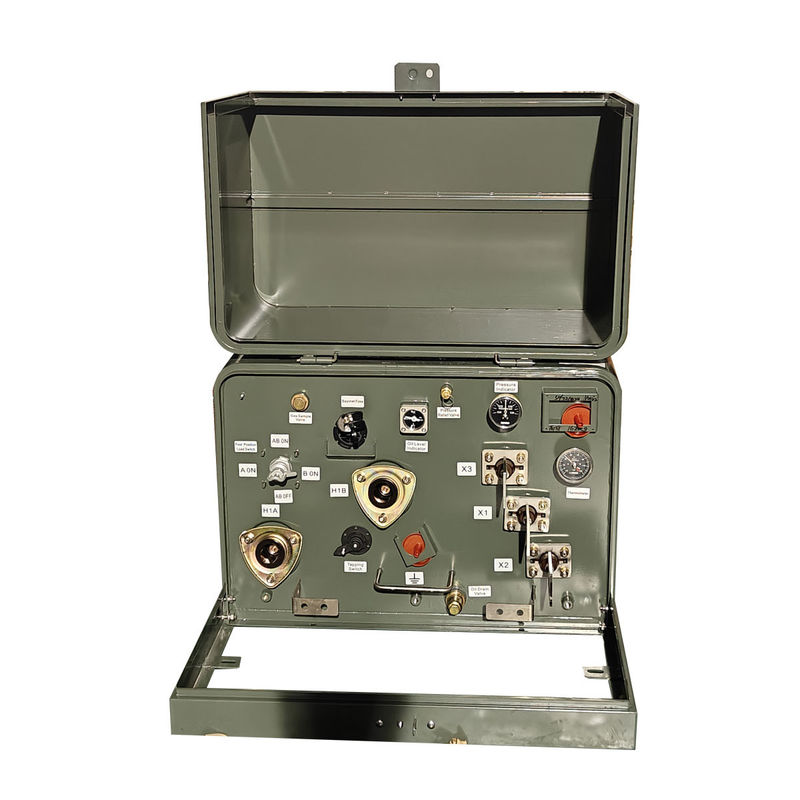

50kva Pad Mounted Transformer 12470V/240V Một pha phân phối biến áp
WINLEY ¢ ¢ biến áp phân phối đệm gắn đơn pha được thiết kế theo áp dụng ANSI, IEEE,NEMA và các tiêu chuẩn của Bộ Năng lượng và được xây dựng để cho phép hoạt động an toàn và đáng tin cậy trong các mạng lưới phân phối điện ngầmCác bộ biến áp của chúng tôi được thiết kế để lắp đặt trong hệ thống phân phối nguồn cấp dữ liệu xoay hoặc vòng và có thể được cấu hình để đáp ứng các yêu cầu chuyển đổi và bảo vệ cụ thể.
Các đặc điểm tiêu chuẩn
Dữ liệu chính
| Loại biến áp | Đặt trên đệm, khoang |
| Loại nguồn cấp cho biến áp | Lưu lượng vòng lặp |
| Giai đoạn | Giai đoạn đơn |
| Công suất | 75 KVA |
| Điện áp chính | 12000V |
| BIL chính | 95 KV |
| Điện áp thứ cấp | 120/240 (L-N-L) |
| Phasor thứ cấp | Hai vòng bọc một pha |
| Tần số | 60 Hz |
| Nhiệt độ tăng | 65°C |
| Chỉ số cách nhiệt | Loại E cách nhiệt - 120°C, 248°F |
| Lớp làm mát | ONAN; tự làm mát |
| Kháng trở | 2% |
| Loại kết nối chính | Mặt trận chết |
| Đánh giá chuyển đổi ngắt tải | 200-Amp, 15 kV |
| Trọng lượng chất lỏng (dầu) * | 595.24 lbs |
| Vật liệu cuộn | Đồng |
| Đánh giá nhiệt độ môi trường | 40°C |
| Phạm vi nhiệt độ hoạt động môi trường | -40°C đến +40°C (-50°F đến +104°F) |
| Mức âm thanh | 51 dBA |
| Độ cao | 3300ft (1000 mét) trên mực nước biển hoặc thấp hơn |
| Vật liệu lõi | Thép định hướng hạt |
| Lắp đặt | Đèn đệm |
| Kích thước* | 51.4''-W x 45.67''-D x 41.53''-H |
| Trọng lượng khô (không dầu) * | 617.28 lbs |
| Đánh giá | Đáp ứng/ vượt quá DOE 2016 hiệu quả xếp hạng |
| Hiệu quả | 99.00% |
| Tổng mất tải (với watt) * | +/- 1092W |
Hình vẽ
Thông số kỹ thuật
| Máy biến áp 25kva-500kva gắn đệm pha đơn | ||||||
| Tỷ lệ vốn hóa định giá (kVA) | Cao | Điện áp thấp (v) | Biểu tượng kết nối | Tiêu chuẩn | Kháng mạch ngắn ((%) | Hiệu quả |
| Điện áp (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/ DOE | 10,0-4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Phụ kiện
Hình ảnh nhà máy
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuậtCác giám sát viên kiểm soát chất lượng sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
|
| Tên thương hiệu: | WINLEY |
| Số mẫu: | D-200/35 |
| MOQ: | 1 đơn vị |
| giá bán: | $1000-$10000 |
| Chi tiết bao bì: | Vỏ gỗ dán |
| Điều khoản thanh toán: | T/T |

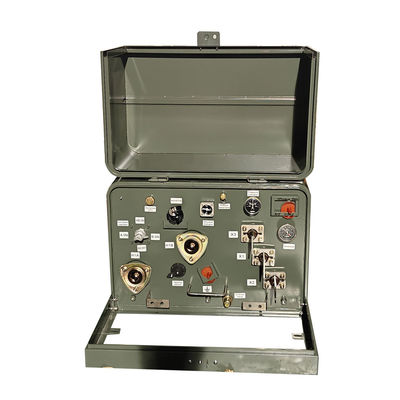

50kva Pad Mounted Transformer 12470V/240V Một pha phân phối biến áp
