| Tên thương hiệu: | WINLEY |
| Số mẫu: | D-100/25 |
| MOQ: | 1 đơn vị |
| giá bán: | $1000-$10000 |
| Chi tiết bao bì: | Vỏ gỗ dán |
| Điều khoản thanh toán: | T/T |

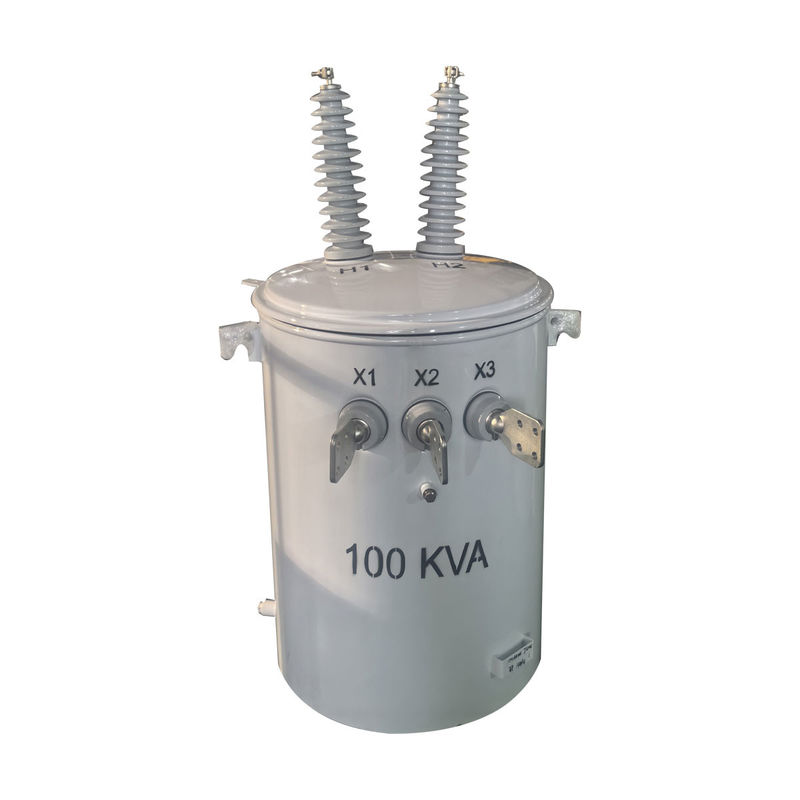

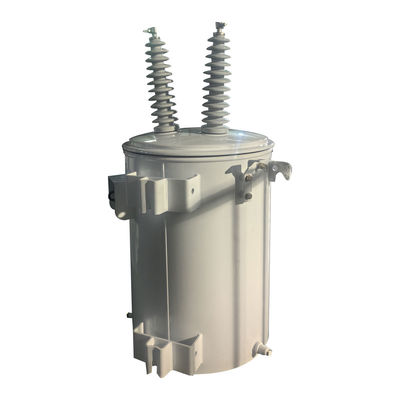

100kva Đơn pha điện đệm gắn loại phân phối biến áp dầu ngâm 24,9KV đến 240V
WINLEY® đơn pha hoàn toàn tuân thủ hoặc thậm chí vượt quá các tiêu chuẩn quốc tế như ANSI / IEEE, CSA và DOE.Nó đã được xuất khẩu sang Bắc Mỹ, Trung và Nam Mỹ và các thị trường khác với số lượng lớn.
Đặc điểm cấu trúc
Hệ thống chất lượng được chứng nhận ISO 9001
Đáp ứng tiêu chuẩn hiệu quả năng lượng của DOE hoặc vượt quá tiêu chuẩn ANSI/IEEE và CSA
Máy nâng
Các bộ đệm gắn trạm cầm
Đồ xốp cao vít được gắn trên nắp
Các vỏ với đầu nút mắt
Các ống điện áp thấp với các đầu cuối cuộn mắt
Dây dây đai nối đất trung tính điện áp thấp ((không được hiển thị) ((chỉ 10-50kVA lớp B-2 và B-3))
ANSI hỗ trợ lugs ((những bracket treo) với laser khắc biển hiệu trên bracket dưới
Vỏ cách nhiệt polyester
Bộ phận nắp tự thông gió và niêm phong lại
Các hỗn hợp hỗn hợp lõi trung tâm / cuộn dây
Các dây dẫn điện áp thấp
Máy bơm dầu với dây đai đất che
Bàn chứa đất
Các tính năng bổ sung dòng chảy là tất cả tiêu chuẩn trên tự bảo vệ loại đơn vị CSP chỉ
Liên kết bảo vệ chính (được lắp đặt trong vỏ điện áp cao)
Máy ngăn áp lực
Máy ngắt mạch thứ cấp
Máy xử lý bộ ngắt thứ cấp với thiết lập lại quá tải khẩn cấp và đèn tín hiệu quá tải
Dữ liệu chính
| Loại biến áp | Máy biến áp phân phối trên cao, loại thông thường |
| Giai đoạn | Giai đoạn đơn |
| Công suất | 100 KVA |
| Điện áp chính | 24940GrdY/14400 (2 dây) |
| Lớp điện áp chính | Lớp 25 kV |
| Phasor chính | Wye đất |
| BIL chính | 150 kV |
| Điện áp thứ cấp | 120/240V (L-N-L) |
| Lớp điện áp thứ cấp | 1Loại.2 kV |
| Phasor thứ cấp | Hai vòng bọc một pha |
| BIL thứ cấp | 30 KV |
| Tần số | 60 Hz |
| Nhiệt độ tăng | 65°C |
| Lớp làm mát | ONAN; tự làm mát |
| Hiệu quả | Đáp ứng tiêu chuẩn DOE 2016 |
| Vật liệu cuộn | Đồng |
| Đánh giá nhiệt độ môi trường | 40°C |
| Kích thước | 27''-W x 28''-D x 50''-H |
| Hiệu quả | 99.00% |
| Không mất tải (với watt) | +/- 273W |
| Mất tải đầy đủ (với watt) | +/- 1,105W |
| Tổng mất tải (với watt) | +/- 1,378W |
Sơ đồ sản phẩm
Thông số kỹ thuật
| 10kva-500kva Máy biến đổi ngâm dầu đơn pha | ||||||
| Tỷ lệ vốn hóa định giá (kVA) | Cao | Điện áp thấp (v) | Biểu tượng kết nối | Tiêu chuẩn | Kháng mạch ngắn ((%) | Hiệu quả |
| Điện áp (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8-4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Phụ kiện
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuật. Các giám sát viên QC sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ làm các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi các sản phẩm hoàn thành.
|
