| Tên thương hiệu: | WINLEY |
| Số mẫu: | S-100/35 |
| MOQ: | 1 đơn vị |
| giá bán: | $5000-$150000 |

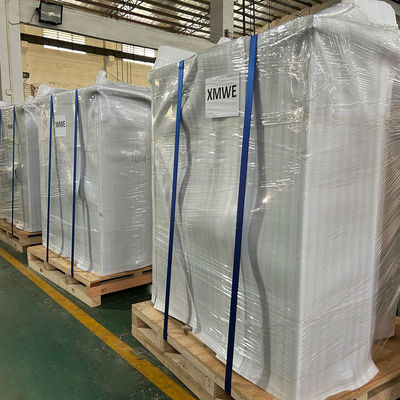

| Chi tiết bao bì: | Vỏ gỗ dán |
| Điều khoản thanh toán: | T/T |

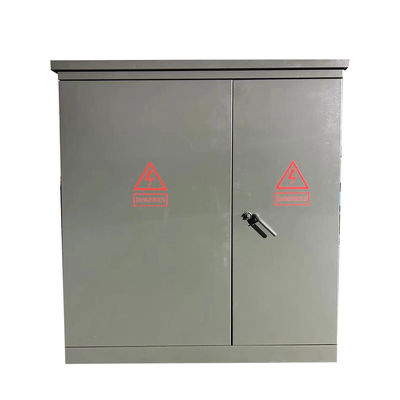

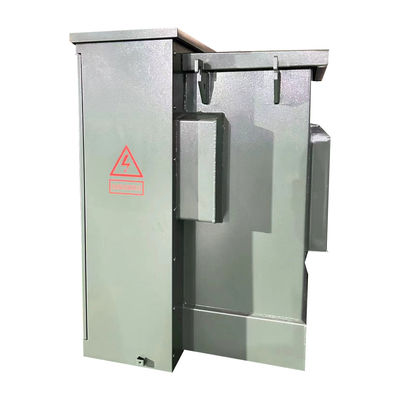

100Kva Máy biến áp điện ba pha Máy biến áp gắn đệm Tiêu chuẩn ANSI/IEEE 34500V đến 208V
Hiệu suất
1.Hoàn toàn niêm phong và cách nhiệt cấu trúc có thể đảm bảo an toàn của con người.
2Nó không chỉ được sử dụng cho mạng vòng mà còn là đầu cuối.
3. Mất ít, ồn thấp, hiệu suất vượt trội.
4. Nhiệt độ thấp, khả năng quá tải.
5.Transformer áp dụng cấu trúc đặc biệt và lợi thế nổi bật của nó là chất lượng cao.
cấu trúc sản phẩm

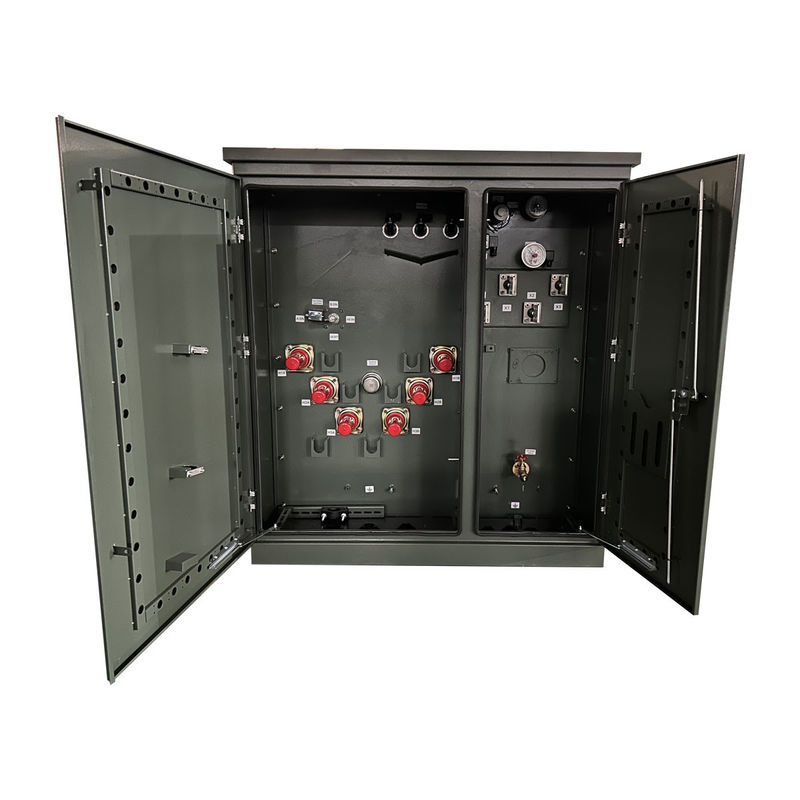

Pad Mounted Transformer có hai cấu trúc bố trí: Loop Feed và Radial Feed. Bạn có thể chọn theo nhu cầu của đường lưới.Hình dưới đây là vòng cung cấp và biến áp cung cấp quang sản xuất bởi LVBIAN cho thị trường Bắc Mỹ.
Các đặc điểm tiêu chuẩn
• Hoạt động 60 Hz.
• 65 °C trung bình tăng cuộn.
• Phương pháp cung cấp năng lượng trong vòng tròn.
• Loại đầu cuối HV chết và hoạt động.
• HV BIL 45 150 kV (phía trước chết) 200 kV (phía trước sống).
• LV BIL 30 60 kV.
• Chốt ba điểm của cửa điện áp thấp.
• Cửa điện áp cao, chỉ có thể mở sau khi mở cửa điện áp thấp.
• Phân ngăn bằng thép cứng.
• Thùng biến áp được hàn từ nắp đến cơ sở.
• Bảng tên vĩnh viễn.
• Cung cấp nạp nắp ống NPT 1 inch.
• Đàn chứa đất ANSI.

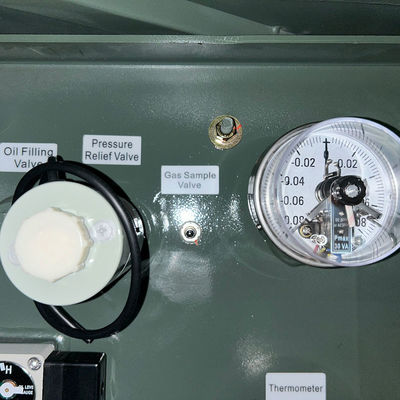

• Van thoát nước 1 inch và máy lấy mẫu.
• Van giảm áp tự động (35 SCFM).
• Máy thay đổi vòi với (2) vòi đầy đủ năng lượng 2,5% trên và dưới tiêu chuẩn.
• Một lỗ tay 10 x 18 (hoặc 14 x 25) trong nắp bể biến áp.
• Màu xanh ô liu (Munsell 7GY 3.29/1.5).
• Được thiết kế, sản xuất và thử nghiệm theo các tiêu chuẩn ANSI mới nhất
Dữ liệu chính
| Giai đoạn | Ba giai đoạn |
| Loại nguồn cấp cho biến áp | Lưu lượng vòng lặp |
| Công suất | 100 KVA |
| Điện áp chính | 34500V |
| Điện áp thứ cấp | 120/208Y |
| Tần số | 60 Hz |
| Nhiệt độ tăng | 65°C |
| Chỉ số cách nhiệt | Loại E cách nhiệt - 120°C, 248°F |
| Lớp làm mát | KNAN; Tự làm mát |
| Vật liệu cuộn | Đồng |
| Đánh giá nhiệt độ môi trường | 40°C |
| Phạm vi nhiệt độ hoạt động môi trường | -40°C đến +40°C (-50°F đến +104°F) |
| Mức âm thanh | 55 dBA |
| Độ cao | 3300ft (1000 mét) trên mực nước biển |
| Vật liệu lõi | Thép định hướng hạt |
| Lắp đặt | Đặt trên đệm |
| Đánh giá | Đáp ứng/ vượt quá DOE 2016 hiệu quả xếp hạng |
| Đáp ứng/ vượt quá CSA Efficiency Ratings | |
| Phù hợp với ANSI / IEEE C57.12.00 | |
| Phù hợp với ANSI / IEEE C57 12.34 | |
| Hiệu quả % | 98.90% |
| Không mất tải (với watt) | +/- 260W |
| Mất tải đầy đủ (với watt) ở mức 100% | +/- 1,300W |
Hình vẽ kỹ thuật
Thông số kỹ thuật
| Máy biến đổi ba pha đệm gắn | ||||
| Sức mạnh định số (KVA) | Điện áp cao (KV) | Điện áp thấp (V) | Mất (W) | |
| Mất tải không (W) | Mất tải (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ hoặc những người khác |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty của chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuậtCác giám sát viên kiểm soát chất lượng sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
|
