| Tên thương hiệu: | WINLEY |
| Số mẫu: | S-500/34.5 |
| MOQ: | 1 đơn vị |
| giá bán: | $5000-$150000 |
| Chi tiết bao bì: | Vỏ gỗ dán |
| Điều khoản thanh toán: | T/T |

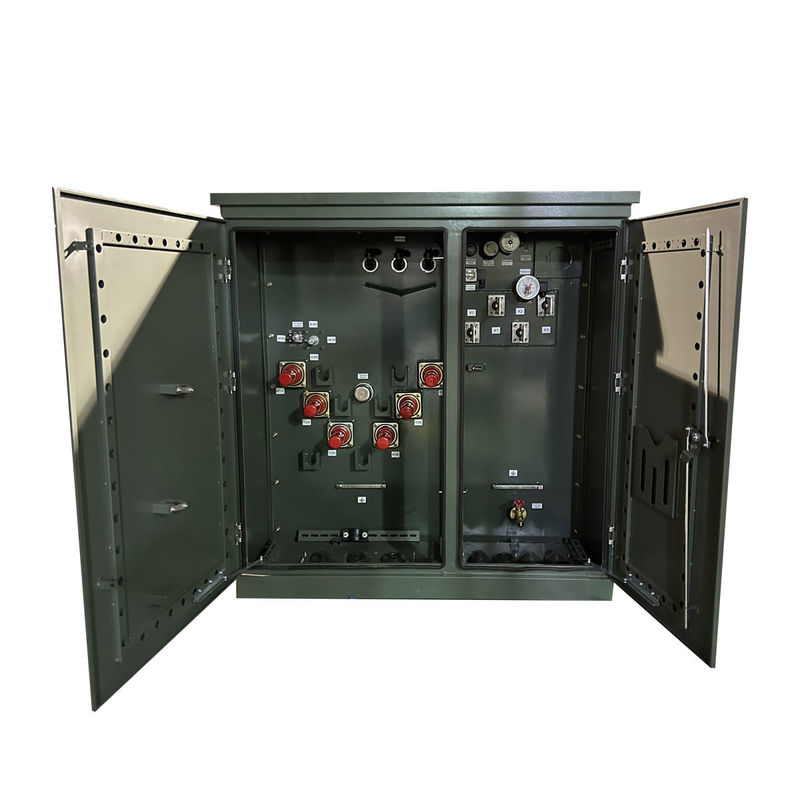

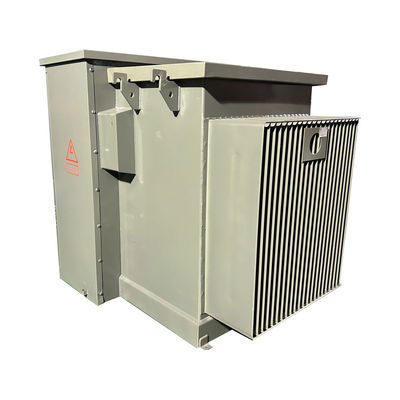

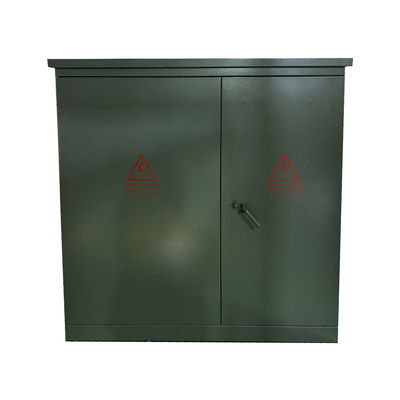

500kva Ba pha đệm gắn máy biến áp Ansi tiêu chuẩn vòng cung cấp 34500v đến 480y/277
Đặc điểm hiệu suất
Một bộ biến áp padmount là một bộ biến áp phân phối tiện ích được gắn trên mặt đất, thường được đặt trong một tủ kim loại bị khóa, nằm trên một tấm bê tông nhỏ.Chúng thường được sản xuất với công suất từ khoảng 75 đến khoảng 5000 kVa và thường bao gồm các bộ bảo hiểm và công tắc tích hợp.Một vỏ điển hình bao gồm một bể để giữ các tập hợp lõi / cuộn của bộ biến áp đệm đậu chìm trong dầu hoặc tương tự.và một tủ dây chuyền có khoang dây chuyền điện áp cao và thấp để bao bọc các vỏ điện áp cao và thấp, tương ứng, của bộ biến áp, vv Bộ biến áp gắn đệm của chúng tôi được thiết kế và thử nghiệm theo các tiêu chuẩn công nghiệp bao gồm CSA, ANSI C.57DOE, và IEEE nếu có.
cấu trúc sản phẩm
Dữ liệu chính
| Giai đoạn | Ba giai đoạn |
| Công suất | 500 KVA |
| Điện áp chính | 34500V |
| Lớp điện áp chính | Lớp 35 kV |
| Tần số | 60 Hz |
| Nhiệt độ tăng | 65°C |
| Chỉ số cách nhiệt | Loại E cách nhiệt - 120°C, 248°F |
| Lớp làm mát | KNAN; Tự làm mát |
| Tap Changer | 5 vị trí Tap Changer |
| Chuyển bộ ngắt tải | Chuyển bộ ngắt tải 4 vị trí |
| Đánh giá chuyển đổi ngắt tải | 300-Amp, 35 kV |
| Tiêu chuẩn hiệu quả | Đáp ứng các tiêu chuẩn DOE 2016, đáp ứng các tiêu chuẩn CSA đáp ứng các tiêu chuẩn ANSI / IEEE |
| Đánh giá K-Factor (Harmonic Mitigation) | K-1 (Tiêu chuẩn) |
| Lỏng cách nhiệt | Dầu thực vật tự nhiên có thể phân hủy sinh học Ester Insulating Fluid - Non-PCB Fluid |
| Vật liệu cuộn | Nhôm |
| Đánh giá nhiệt độ môi trường | 40°C |
| Phạm vi nhiệt độ hoạt động môi trường | -40°C đến +40°C (-50°F đến +104°F) |
| Mức âm thanh | 56 dBA |
| Độ cao | 3300ft (1000 mét) trên mực nước biển |
| Vật liệu lõi | Thép định hướng hạt |
| Vật liệu bể | Thép phủ |
| Xếp hạng khoang | NEMA 3R phòng điện chống thời tiết, bể kín |
| Đặc điểm | Bộ ghép nhập bóng Pentahead |
| Lỏng cách nhiệt nhiệt độ cao | |
| Lỏng cách nhiệt không có PCB | |
| Nhà chống giả mạo | |
| Cửa khoang phía trước có móng, có thể khóa bằng đệm | |
| NEMA 3R Cabling Compartment | |
| Bao gồm Hot Stick, HV Door Mount | |
| Hiệu quả % | 99.10% |
Hình vẽ kỹ thuật
Hình ảnh sản phẩm nhà máy
Thông số kỹ thuật
| Dữ liệu kỹ thuật cho bộ biến áp ba pha gắn đệm | |||||||
| Công suất định giá | Mất tiền (w) | Kích thước ((mm) | Trọng lượng ((kg) | ||||
| Không tải Loss ((W) | Mất tải | W | D | H | Trọng lượng dầu (L) | Tổng trọng lượng (kg) | |
| 45kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| 75kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| 1000kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| 1500kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| 2000kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| 3000kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| 3750kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty của chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuậtCác giám sát viên kiểm soát chất lượng sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
|
