| Tên thương hiệu: | WINLEY |
| Số mẫu: | S-2000/25 |
| MOQ: | 1 đơn vị |
| giá bán: | $5000-$150000 |
| Chi tiết bao bì: | Vỏ gỗ dán |
| Điều khoản thanh toán: | T/T |

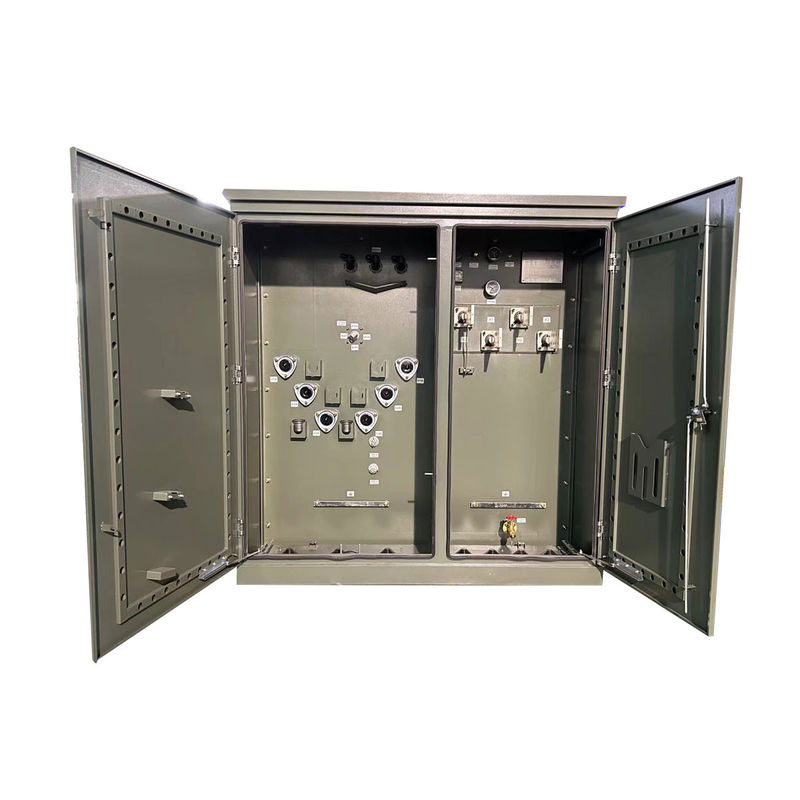

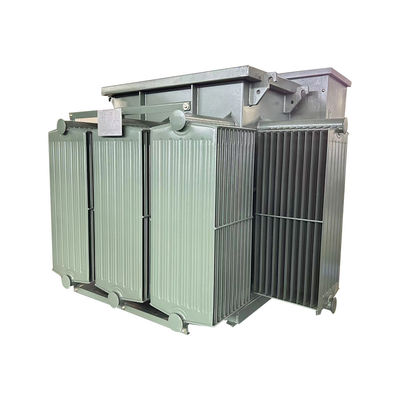

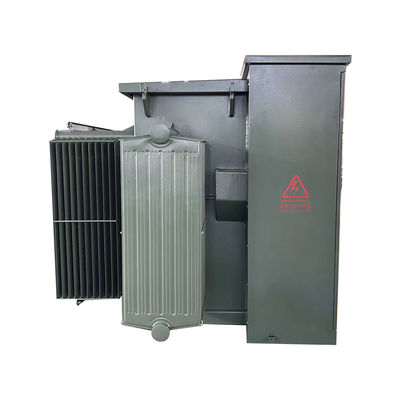

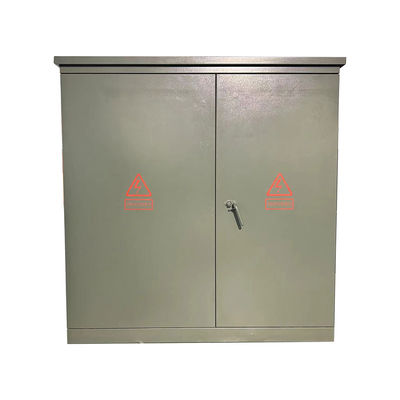

Máy biến áp gắn ba pha ANSI/IEEE tiêu chuẩn 2000kva 24940y/14400v đến 480y/277
Tóm lại
Máy biến áp ba pha là sự kết hợp của bộ biến áp, thiết bị chuyển mạch, bộ bảo hiểm, bộ thay đổi vòi, thiết bị phân phối điện áp thấp và các thiết bị phụ trợ tương ứng khác.Nó có những lợi thế của cấu trúc tiên tiến, hiệu suất đáng tin cậy, tiết kiệm năng lượng và giảm tiêu thụ.
WINLEY ELECTRIC chuyên sản xuất bộ biến áp ba pha gắn đệm. Sản phẩm của chúng tôi tuân thủ các tiêu chuẩn ANSI, IEEE, DOE, CSA và các tiêu chuẩn khác.và điện áp có thể đạt 34.5 kV. Sản phẩm của chúng tôi được xuất khẩu sang Bắc Mỹ và các nơi khác với số lượng lớn. Chúng tôi có kinh nghiệm phong phú trong thiết kế, sản xuất và dịch vụ sau bán hàng.
Cấu trúc
Dữ liệu chính
| Giai đoạn | Ba giai đoạn |
| Công suất | 2 MVA (2000 KVA) |
| Nhóm vector | YYN0 |
| Điện áp chính | 24940Y/14400 |
| Điện áp thứ cấp | 480Y/277 |
| Tần số | 60 Hz |
| Nhiệt độ tăng | 65°C |
| Chỉ số cách nhiệt | Loại E cách nhiệt - 120°C, 248°F |
| Lớp làm mát | KNAN - FR-3 Lỏng; Tự làm mát |
| Khống chế (Thông thường) | 5.0-7.5% Thông thường |
| Đánh giá K-Factor (Harmonic Mitigation) | K-1 (Tiêu chuẩn) |
| Lỏng cách nhiệt | FR-3 Lỏng |
| Vật liệu cuộn | Đồng |
| Đánh giá nhiệt độ môi trường | 40°C |
| Mức âm thanh | 61 dBA |
| Đánh giá độ cao | 3300ft (1000 mét) trên mực nước biển |
| Vật liệu lõi | Thép định hướng hạt |
| Vật liệu bể | Thép phủ |
| Kích thước | 72''-W x 87''-D x 73''-H |
| Trọng lượng | 12500 lb |
| Hiệu quả % | 99.40% |
Thông số kỹ thuật
| Năng lượng định giá (KVA) |
Điện áp cao (KV) |
Điện áp thấp (V) |
Loss không tải (W) |
Mất tải (W) |
Chiều cao (mm) |
Độ sâu (mm) |
Chiều rộng (mm) |
Trọng lượng (kg) |
Trọng lượng (lbs) |
| 75KVA | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 hoặc những người khác |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
Hình vẽ kỹ thuật
Điều kiện môi trường cho việc sử dụng bình thường
Độ cao: không quá 1000 mét;
Nhiệt độ môi trường: không cao hơn +40 °C, không thấp hơn -25 °C, chênh lệch nhiệt độ trung bình hàng ngày không quá 35 °C, chênh lệch nhiệt độ trung bình hàng năm không quá 20 °C;
Tốc độ gió không vượt quá 35m/s;
Không có nguy cơ nổ trong vị trí lắp đặt, không có ăn mòn hóa học và rung động mạnh;
Phương pháp làm mát: làm mát bằng không khí tự nhiên (AN).
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty của chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuậtCác giám sát viên kiểm soát chất lượng sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
|
