| Tên thương hiệu: | WINLEY |
| Số mẫu: | SCB10-1000/13.2 |
| MOQ: | 1 đơn vị |
| giá bán: | $5000-$10000 |
| Chi tiết bao bì: | Vỏ gỗ dán |
| Điều khoản thanh toán: | T/T |
SCB10 Series 1000Kva Ba pha nhựa epoxy đúc loại cách ly khô 13200V IEC 60076
WINLEY ELECTRIC ba pha epoxy nhựa loại khô biến áp có sẵn trong ba loại: 10KV / 20KV / 35KV, phù hợp với tiêu chuẩn IEC726, GB / T10228-1997,và có đặc điểm mất mát thấp, cấu trúc nhỏ gọn, tiếng ồn thấp, chống ẩm, độ bền cơ học cao, chống cháy và khả năng quá tải mạnh.
cấu trúc sản phẩm
Dữ liệu chính
| Dữ liệu thông số kỹ thuật biến áp 1000kVA | ||||
| Không, không. | Thông tin chi tiết | Unit | Thông số kỹ thuật | |
| 1 | Loại | ~ | nhựa đúc, loại khô | |
| 2 | Công suất định danh | kVA | 1000 | |
| 3 | Số pha | ~ | 3 | |
| 4 | Điện áp chính | V | 13200 | |
| 5 | Điện áp thứ cấp | V | 480 và 240 | |
| 6 | Loại khai thác | ~ | ra khỏi mạch | |
| 7 | Loại khai thác | % | ± 2*2,5% | |
| 8 | Phương pháp làm mát | ~ | AN/AF | |
| 9 | Tần số định số | Hz | 60 | |
| 10 | Nhóm vector | ~ | Dy1y1 | |
| 11 | Lớp cách nhiệt | ~ | F | |
| 12 | Nhiệt độ tăng | K | 100 | |
| 13 | Mất khi thả tải | W | 2270 | |
| 14 | Mất tải (120°C) | W | 10400 | |
| 15 | Kháng trở | % | 6 | |
| 16 | Vật liệu cuộn | ~ | Cu | |
| 17 | Vật liệu lõi | ~ | thép silicon | |
| 18 | Khung | ~ | IP30 | |
| 19 | Tình trạng dịch vụ | ~ | trong nhà | |
| 20 | Mực nước biển | M | ≤ 1000 | |
Hình vẽ
Thông số kỹ thuật
| Công suất định danh | Điện áp cao | Mức thấp | Biểu tượng kết nối | Không mất tải | Mất trong tải | Không có dòng tải | Trọng lượng | Sự độc lập mạch ngắn |
| (KVA) | (KV) | Điện áp | (W) | (W) | (%) | (kg) | (%) | |
| (KV) | ||||||||
| 10 | 6 | 0.4 | Dyn11 | 0.15 | 0.325 | 4.1 | 130 | 4 |
| 30 | 6.3 | Yyn0 | 0.215 | 0.75 | 3.2 | 260 | ||
| 50 | 10 | 0.305 | 1.055 | 2.8 | 315 | |||
| 80 | 10.5 | 0.415 | 1.46 | 2.6 | 470 | |||
| 100 | 11 | 0.45 | 1.665 | 2.4 | 520 | |||
| 125 | 0.53 | 1.955 | 2.2 | 585 | ||||
| 160 | 0.61 | 2.25 | 2.2 | 670 | ||||
| 200 | 0.7 | 2.675 | 2 | 790 | ||||
| 250 | 0.81 | 2.915 | 2 | 920 | ||||
| 315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
| 400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
| 500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
| 630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
| 800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
| 1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
| 1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
| 1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
| 2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
| 2500 | 4.5 | 19.53 | 1.2 | 4955 |
Đặc điểm hiệu suất
* Bảo trì đơn giản: hiếm khi cần bảo trì.
* Chúng không gây ô nhiễm
* Chúng được sử dụng trong các khu vực bị ô nhiễm và ẩm
* Chúng dễ cài đặt hơn.
* Họ có tuổi thọ dài vì làm nóng dielectric & nhiệt thấp
* Bảo vệ tài sản và con người
* Đối với dòng mạch ngắn, chúng có điện trở cao
* Hiệu suất tuyệt vời

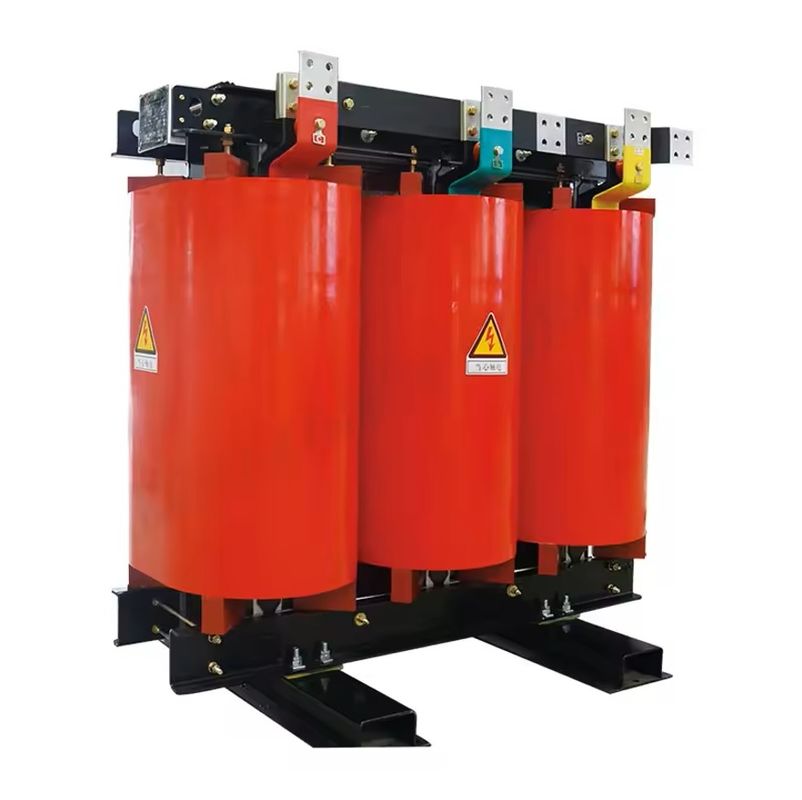

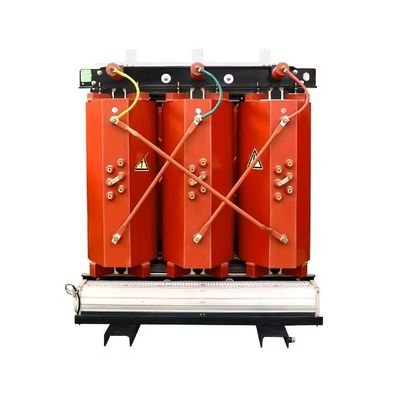

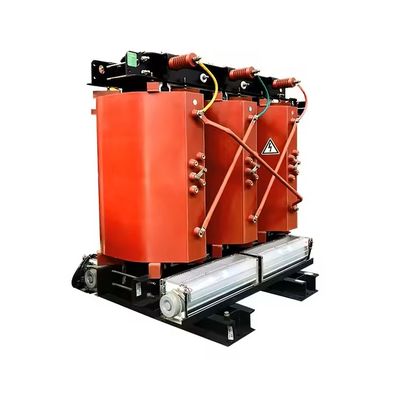

Hình ảnh sản phẩm
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty của chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuậtCác giám sát viên kiểm soát chất lượng sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
|
