| Tên thương hiệu: | WINLEY |
| Số mẫu: | SCB11-630/13.2 |
| MOQ: | 1 đơn vị |
| giá bán: | $5000-$10000 |
| Chi tiết bao bì: | Vỏ gỗ dán |
| Điều khoản thanh toán: | T/T |

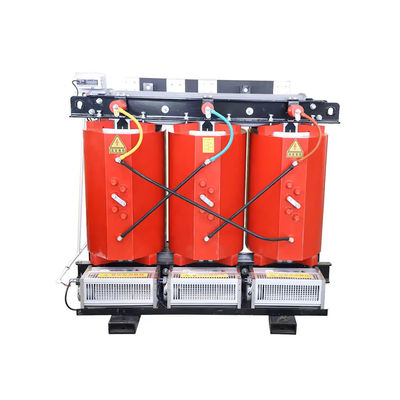

SCB11 Series High Voltage Three-phase Epoxy Resin Cast Dry-type Power Transformer 630 kva
cấu trúc sản phẩm
Dữ liệu chính
| Dữ liệu thông số kỹ thuật biến áp loại khô | |||
| Không, không. | Điểm | Đơn vị | Yêu cầu |
| 1 | Loại | ~ | loại khô nhựa đúc |
| 2 | Công suất định danh | kVA | 630 |
| 3 | Số pha | ~ | 3 |
| 4 | Điện áp chính | kV | 10 |
| 5 | Điện áp thứ cấp | kV | 0.4 |
| 6 | Loại khai thác | ~ | ra khỏi mạch |
| 7 | Phạm vi khai thác | % | ± 2 * 2,5% ((5 bước) |
| 8 | Phương pháp làm mát | ~ | AN/AF |
| 9 | Tần số định số | Hz | 50 |
| 10 | Nhóm vector | ~ | Dyn11 |
| 11 | Lớp cách nhiệt | ~ | F |
| 12 | Nhiệt độ tăng | K | 100 |
| 13 | Mất khi thả tải | W | 1180 |
| 14 | Mất tải (120°C) | W | 5880 |
| 15 | Kháng trở | % | 3.0~7.0 |
| 16 | Vật liệu cuộn | ~ | Cu hoặc Al |
| 17 | Vật liệu lõi | ~ | thép silicon |
| 18 | Độ IP | ~ | IP00 |
| 19 | Tình trạng dịch vụ | ~ | trong nhà |
| 20 | Mực nước biển | M | ≤ 1000 |
| 21 | Tiêu chuẩn | ~ | IEC60076 |
Hình vẽ
Đặc điểm hiệu suất
1)Trung tâm sắt được làm bằng thép silic chất lượng cao. Bề mặt được phủ lớp chống ăn mòn và phân tán nhiệt tốt để đảm bảo sự mất mát thấp và khả năng chống ăn mòn của bộ biến áp.
2) Các dây chuyền điện áp cao có một sự giảm liên tục xuống đĩa với một dây dẫn dải ((alumi num hoặc đồng) và cách điện hai lớp.
3) Vòng bọc điện áp thấp được làm bằng dải nhôm hoặc đồng và cuộn bằng dải cách nhiệt được đúc trước bằng nhựa epoxy.
4)The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5)Trong buồng đúc chân không, nhựa được đổ vào khuôn để hàn và hình thành một cấu trúc cơ thể FRP cường độ cao.
Thông số kỹ thuật
| Công suất định danh | Điện áp cao | Mức thấp | Biểu tượng kết nối | Không mất tải | Mất trong tải | Không có dòng tải | Trọng lượng | Sự độc lập mạch ngắn |
| (KVA) | (KV) | Điện áp | (W) | (W) | (%) | (kg) | (%) | |
| (KV) | ||||||||
| 10 | 6 | 0.4 | Dyn11 | 0.15 | 0.325 | 4.1 | 130 | 4 |
| 30 | 6.3 | Yyn0 | 0.215 | 0.75 | 3.2 | 260 | ||
| 50 | 10 | 0.305 | 1.055 | 2.8 | 315 | |||
| 80 | 10.5 | 0.415 | 1.46 | 2.6 | 470 | |||
| 100 | 11 | 0.45 | 1.665 | 2.4 | 520 | |||
| 125 | 0.53 | 1.955 | 2.2 | 585 | ||||
| 160 | 0.61 | 2.25 | 2.2 | 670 | ||||
| 200 | 0.7 | 2.675 | 2 | 790 | ||||
| 250 | 0.81 | 2.915 | 2 | 920 | ||||
| 315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
| 400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
| 500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
| 630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
| 800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
| 1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
| 1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
| 1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
| 2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
| 2500 | 4.5 | 19.53 | 1.2 | 4955 |

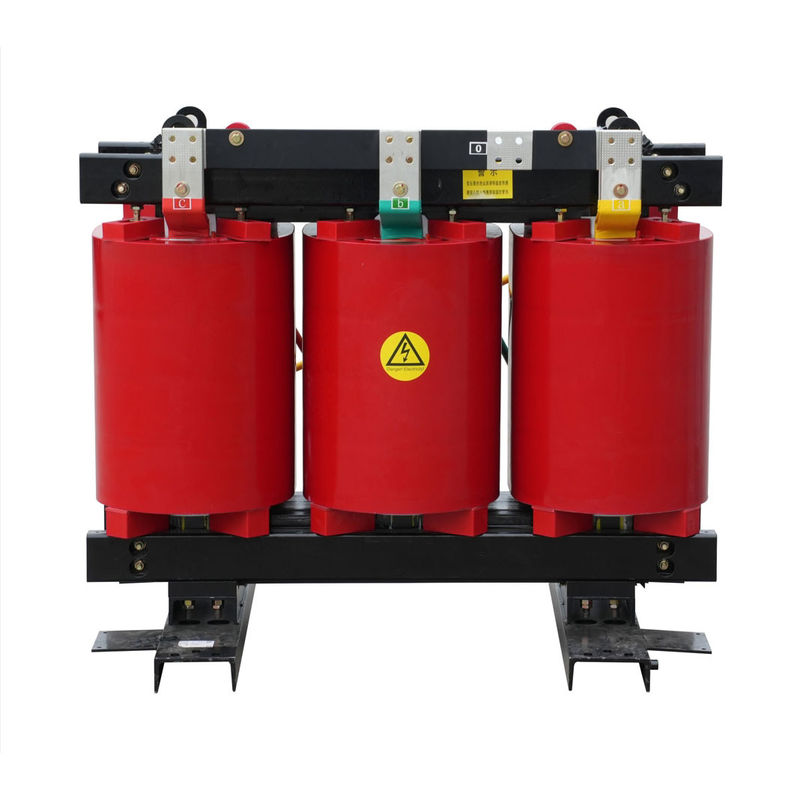

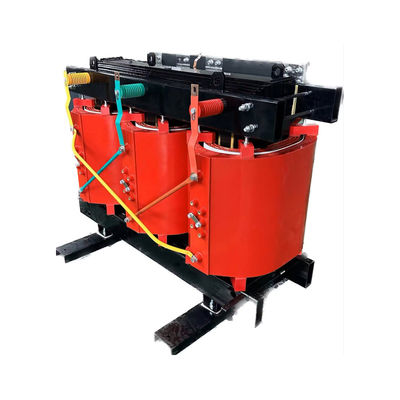

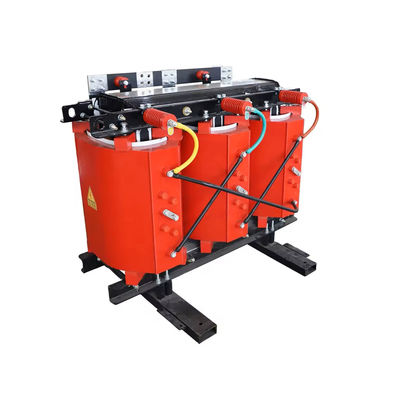

Hình ảnh sản phẩm
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuậtCác giám sát viên kiểm soát chất lượng sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
|
