| Tên thương hiệu: | WINLEY |
| Số mẫu: | S-2500/25 |
| MOQ: | 1 đơn vị |
| giá bán: | $5000-$150000 |
| Chi tiết bao bì: | Vỏ gỗ dán |
| Điều khoản thanh toán: | T/T |
2500kva 3 pha đệm gắn biến áp ANSI IEEE tiêu chuẩn điện năng 12.47kv đến 4160V
WINLEY ELECTRIC chuyên sản xuất bộ biến áp ba pha gắn đệm. Sản phẩm của chúng tôi tuân thủ các tiêu chuẩn ANSI, IEEE, DOE, CSA và các tiêu chuẩn khác.và điện áp có thể đạt 34.5 kV. Sản phẩm của chúng tôi được xuất khẩu sang Bắc Mỹ và các nơi khác với số lượng lớn. Chúng tôi có kinh nghiệm phong phú trong thiết kế, sản xuất và dịch vụ sau bán hàng.
Dữ liệu chính
| Loại biến áp | Thiết bị đắp đệm, loại ngăn |
| Giai đoạn | Ba giai đoạn |
| Công suất | 2.5 MVA (2500 KVA) |
| Nhóm vector | YnD1 |
| Điện áp chính | 12470GrdY/7200 |
| Điện áp thứ cấp | 4160V |
| Phasor thứ cấp | Delta |
| BIL thứ cấp | 60 KV |
| Tần số | 60 Hz |
| Nhiệt độ tăng | 65°C |
| Chỉ số cách nhiệt | Loại E cách nhiệt - 120°C, 248°F |
| Lớp làm mát | KNAN; Tự làm mát |
| Khống chế (Thông thường) | 5.75% |
| Tiêu chuẩn hiệu quả | Đáp ứng tiêu chuẩn DOE 2016, đáp ứng tiêu chuẩn ANSI / IEEE |
| Đánh giá K-Factor (Harmonic Mitigation) | K-1 (Tiêu chuẩn) |
| Lỏng cách nhiệt | Dầu thực vật tự nhiên có thể phân hủy sinh học Ester Insulating Fluid - Dầu không PCB |
| Vật liệu cuộn | Đồng |
| Đánh giá nhiệt độ môi trường | 40°C |
| Mức âm thanh | 60 dBA |
| Kích thước* | 75'' W x 73' D x 73' H |
| Trọng lượng khô (không dầu) * | 4,217 lbs |
| Tổng trọng lượng (đầy nước) * | 9800 lbs |
| Hiệu quả % | 99.30% |
Hình vẽ kỹ thuật
Các đặc điểm tiêu chuẩn
• Hoạt động 60 Hz.
• 65 °C trung bình tăng cuộn.
• Phương pháp cung cấp năng lượng trong vòng tròn.
• Loại đầu cuối HV chết và hoạt động.
• HV BIL 45 150 kV (phía trước chết) 200 kV (phía trước sống).
• LV BIL 30 60 kV.
• Chốt ba điểm của cửa điện áp thấp.
• Cửa điện áp cao, chỉ có thể mở sau khi mở cửa điện áp thấp.
• Phân ngăn bằng thép cứng.
• Thùng biến áp được hàn từ nắp đến cơ sở.
• Bảng tên vĩnh viễn.
• Cung cấp nạp nắp ống NPT 1 inch.
• Đàn chứa đất ANSI.
• Van thoát nước 1 inch và máy lấy mẫu.
• Van giảm áp tự động (35 SCFM).
• Máy thay đổi vòi với (2) vòi đầy đủ năng lượng 2,5% trên và dưới tiêu chuẩn.
• Một lỗ tay 10 x 18 (hoặc 14 x 25) trong nắp bể biến áp.
• Màu xanh ô liu (Munsell 7GY 3.29/1.5).
• Được thiết kế, sản xuất và thử nghiệm theo các tiêu chuẩn ANSI mới nhất
Phụ kiện tùy chọn
Thông số kỹ thuật
| Thông số kỹ thuật sản phẩm | ||||||||
| Năng lượng định giá (KVA) |
Điện áp cao (KV) |
Điện áp thấp (V) |
Loss không tải (W) |
Mất tải (W) |
Chiều cao (mm) |
Độ sâu (mm) |
Chiều rộng (mm) |
Trọng lượng (kg) |
| 75 | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 hoặc những người khác |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 |
| 150 | 280 | 2200 | 1530 | 980 | 1510 | 989 | ||
| 300 | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | ||
| 500 | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | ||
| 750 | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | ||
| 1000 | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | ||
| 1500 | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | ||
| 2000 | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | ||
| 2500 | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | ||
| 3000 | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | ||
| 3735 | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | ||

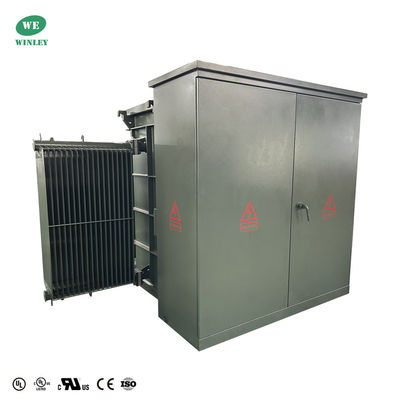

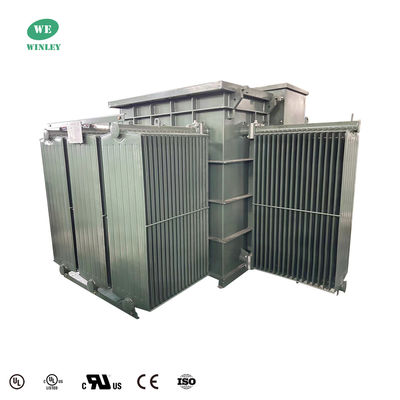

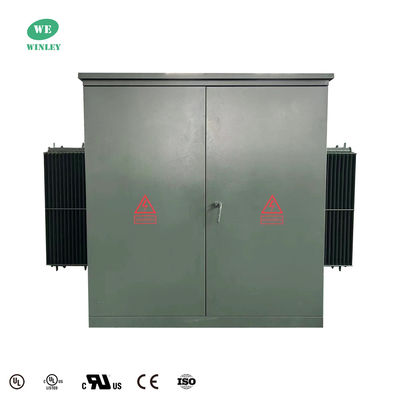

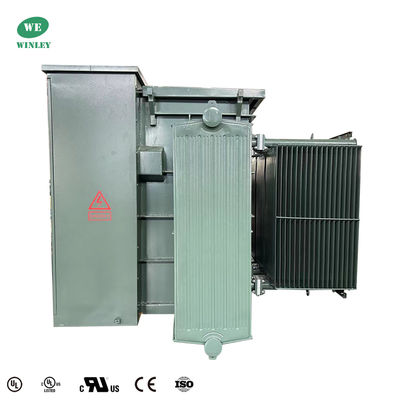

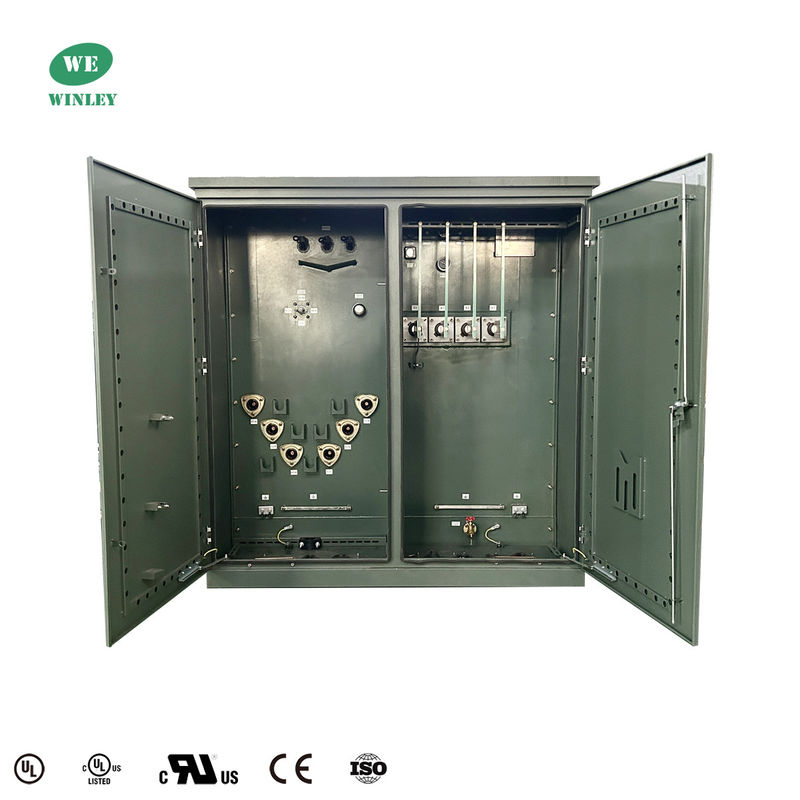

Hình ảnh sản phẩm
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuậtCác giám sát viên kiểm soát chất lượng sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
|
