| Tên thương hiệu: | WINLEY |
| Số mẫu: | D-100/34.5 |
| MOQ: | 1unit |
| giá bán: | $1000-$10000 |
| Chi tiết bao bì: | Plywood case |
| Điều khoản thanh toán: | T/T |

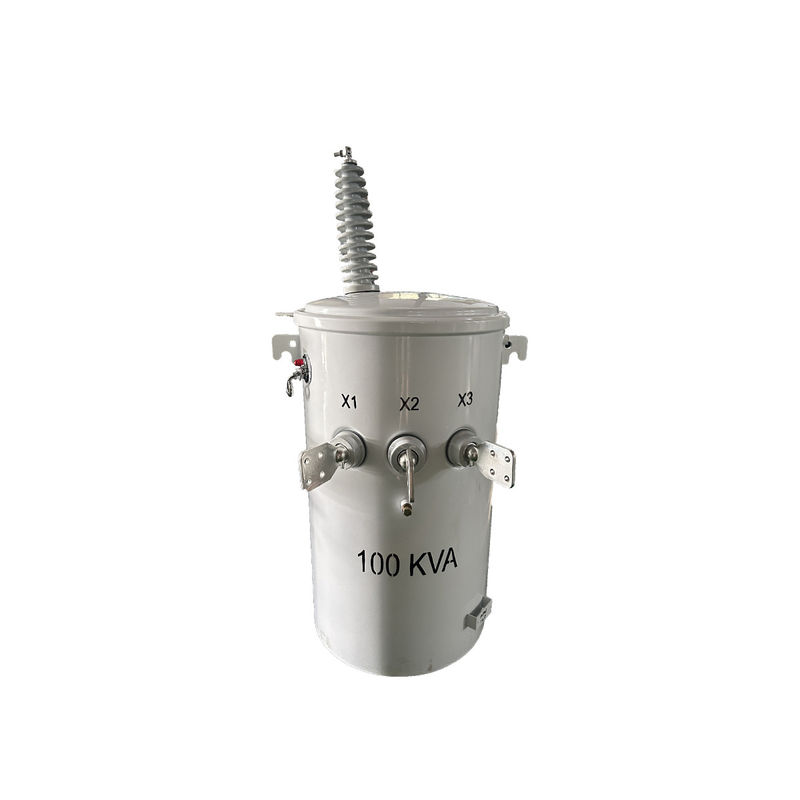

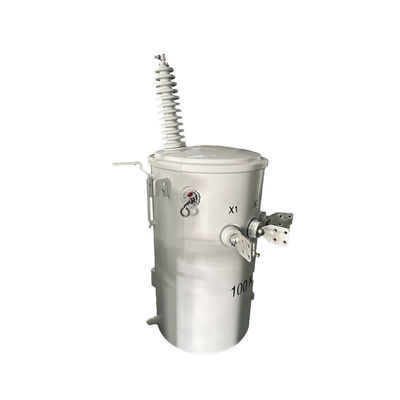

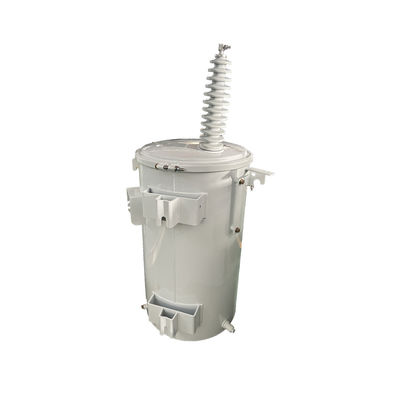

Dầu biến áp phân phối 100 kva gắn một cột loại 34,5KV đến 120V Tiêu chuẩn IEEE
Các bộ biến áp gắn cột WINLEY sản xuất có công suất định lượng từ 10 kVA đến 333 kVA, đáp ứng các tiêu chuẩn ANSI / IEEE C57, IEC60076 và các tiêu chuẩn khác,và đáp ứng hoặc thậm chí vượt quá các yêu cầu về hiệu quả của DOE và CSACác sản phẩm của chúng tôi đã được xuất khẩu với số lượng lớn đến Bắc Mỹ, Trung và Nam Mỹ, Đông Nam Á và các thị trường khác và đã được ca ngợi rộng rãi.
cấu trúc
Dữ liệu chính
| Loại biến áp | Máy biến áp phân phối trên cao, loại thông thường |
| Giai đoạn | Giai đoạn đơn |
| Công suất | 100 KVA |
| Điện áp chính | 34500GrdY/19920 |
| Lớp điện áp chính | Lớp 35 kV |
| BIL thứ cấp | 30 KV |
| Tần số | 60 Hz |
| Nhiệt độ tăng | 65°C |
| Chỉ số cách nhiệt | Loại E cách nhiệt - 120°C, 248°F |
| Lớp làm mát | ONAN; tự làm mát |
| Tiêu chuẩn hiệu quả | Đáp ứng tiêu chuẩn DOE 2016, đáp ứng tiêu chuẩn ANSI / IEEE |
| Đánh giá K-Factor (Harmonic Mitigation) | K-1 (Tiêu chuẩn) |
| Vật liệu cuộn | Đồng |
| Đánh giá nhiệt độ môi trường | 40°C |
| Mức âm thanh | 51 dBA |
| Kích thước* | 30.71''-W x 31.89''-D x 47.24''-H |
| Chiều kính bể* | 24'' OD |
| Trọng lượng khô* | 485.01 lbs |
| Tổng trọng lượng (đầy nước) * | 968 lbs |
| Đáp ứng/ vượt quá DOE 2016 hiệu quả xếp hạng | |
| Hiệu quả | 99.00% |
| Không mất tải (với watt) | +/- 273W |
| Mất tải đầy đủ (với watt) | +/- 1,105W |
Sơ đồ sản phẩm
Thông số kỹ thuật
| 10kva-333kva Máy biến đổi ngâm dầu một pha | ||||||
| Tỷ lệ vốn hóa định giá (kVA) | Cao | Điện áp thấp (v) | Biểu tượng kết nối | Tiêu chuẩn | Kháng mạch ngắn ((%) | Hiệu quả |
| Điện áp (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8-4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
Phụ kiện
Bao bì
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty của chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuậtCác giám sát viên kiểm soát chất lượng sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
|
