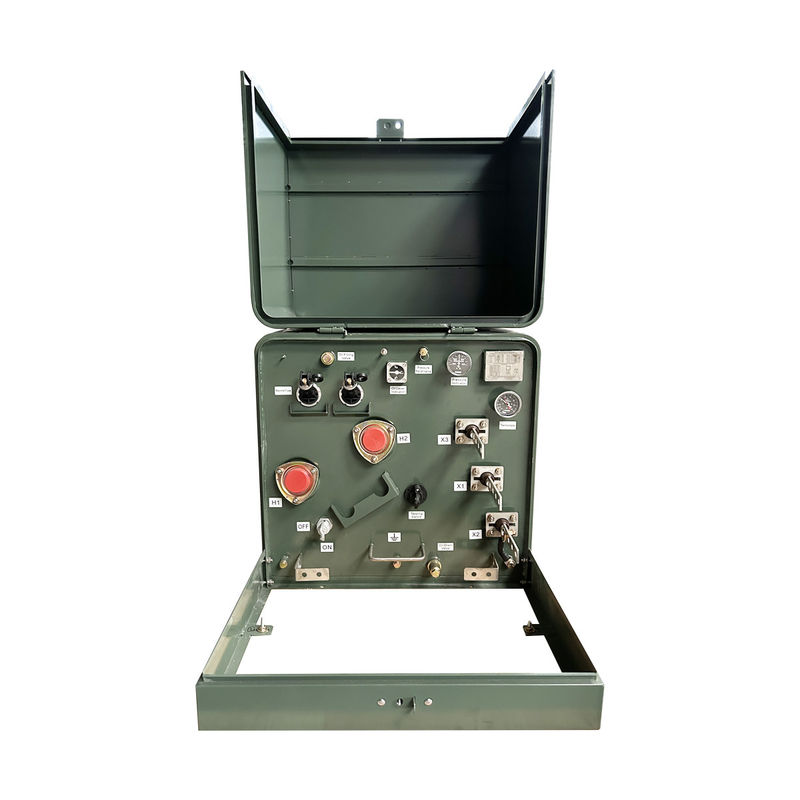

75KVA Single Phase Pad Mounted Transformer ngoài trời ANSI C57 24.94V đến 120V
Các bộ biến áp gắn đệm pha đơn chúng tôi sản xuất hoàn toàn tuân thủ hoặc thậm chí vượt quá các tiêu chuẩn ANSI / IEEE, DOE, CSA và các tiêu chuẩn khác, và chúng tôi độc lập sản xuất các thành phần chính như bể dầu và lõi,cung cấp hơn 600 đơn vị mỗi tháng, và có thể giao hàng nhanh chóng trong vòng 7-35 ngày.
Chi tiết sản phẩm
Tính năng
• Đáp ứng hoặc vượt quá các tiêu chuẩn ANSI®, IEEE® và NEMA®
• Đáp ứng Tiêu chuẩn hiệu quả năng lượng 10 CFR Phần 431 của DOE cho bộ biến áp phân phối
• Lớp phủ bể vượt quá IEEE Std C57.12.28TM-2005 và IEEE Std C57.12Tiêu chuẩn.29TM-2005 (chỉ các đơn vị thép không gỉ)
• Phù hợp hoàn toàn với IEEE Std C57.12Các yêu cầu về tính toàn vẹn của khung tiêu chuẩn.28TM-2005
• Bảng tên được khắc bằng laser
• Các thiết bị nâng bằng thép không gỉ
• Các quy định về đặt đất bể
• Thiết bị giảm áp suất tự động
• Dầu khoáng chất điện
• Cánh cửa có bản lề bằng thép không gỉ
• túi khóa nổi để dễ dàng sắp xếp
• Chốt khóa cửa bằng thép không gỉ
• Phương pháp lấp đầy và thoát dầu
• Bề trần có thể tháo ra
• Nắp bể có mái vòm hàn
• Các giếng ống cao áp - 200 A
Dữ liệu chính
| Giai đoạn | Giai đoạn đơn |
| Công suất | 75 KVA |
| Nhóm vector | II6 |
| Điện áp chính | 24940GrdY/14400 |
| Điện áp thứ cấp | 120/240 (L-N-L) |
| BIL thứ cấp | 30 KV |
| Tần số | 60 Hz |
| Nhiệt độ tăng | 65°C |
| Chỉ số cách nhiệt | Loại E cách nhiệt - 120°C, 248°F |
| Lớp làm mát | KNAN; Tự làm mát |
| Tap Changer | 5 vị trí thay đổi vòi, Hot Stick hoạt động |
| Công suất chất lỏng (dầu) * | 66 gallon |
| Vật liệu cuộn | Đồng |
| Đánh giá nhiệt độ môi trường | 30°C |
| Phạm vi nhiệt độ hoạt động môi trường | -40°C đến +40°C (-50°F đến +104°F) |
| Mức âm thanh | 51 dBA |
| Độ cao | 3300ft (1000 mét) trên mực nước biển hoặc thấp hơn |
| Vật liệu lõi | Thép định hướng hạt |
| Kích thước* | 37.3''-W x 45.5''-D x 29.4''-H |
| Tổng trọng lượng (đầy nước) * | 1499.12 lbs |
| Đánh giá | Đáp ứng/ vượt quá DOE 2016 hiệu quả xếp hạng |
| Hiệu quả | 99.10% |
Hình vẽ
Thông số kỹ thuật
| Máy biến áp 25kva-500kva gắn đệm pha đơn | ||||||
| Tỷ lệ vốn hóa định giá (kVA) | Cao | Điện áp thấp (v) | Biểu tượng kết nối | Tiêu chuẩn | Kháng mạch ngắn ((%) | Hiệu quả |
| Điện áp (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/ DOE | 10,0-4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 |
|||||
Phụ kiện
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuậtCác giám sát viên kiểm soát chất lượng sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
|
