| Tên thương hiệu: | WINLEY |
| Số mẫu: | D-167/34.5 |
| MOQ: | 1 đơn vị |
| giá bán: | $1000-$10000 |
| Chi tiết bao bì: | Vỏ gỗ dán |
| Điều khoản thanh toán: | T/T |

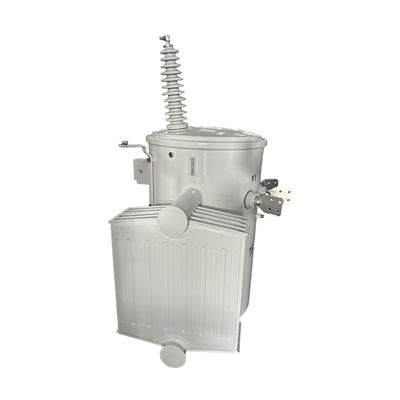

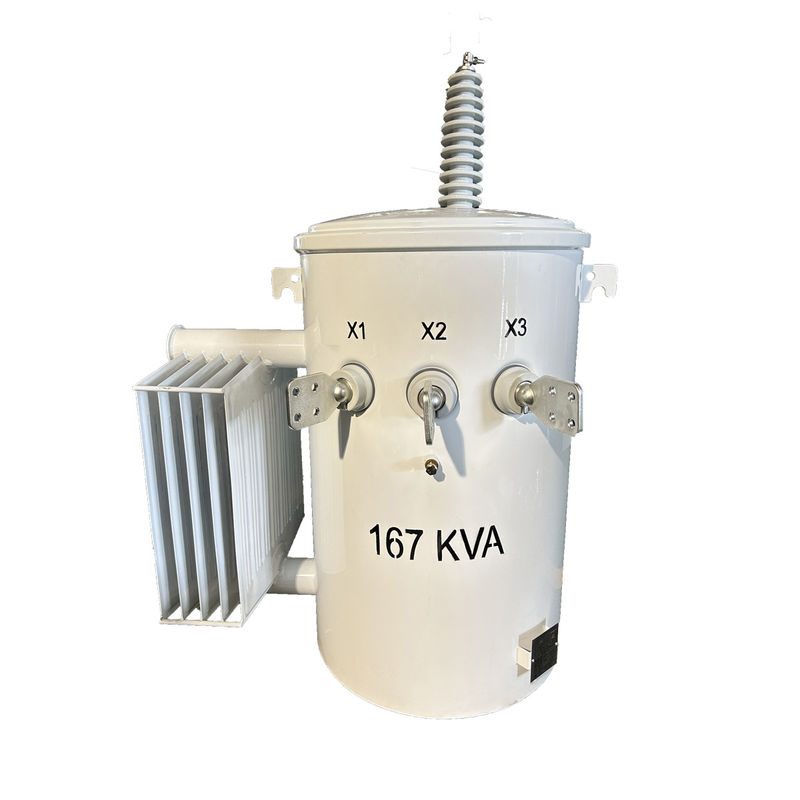

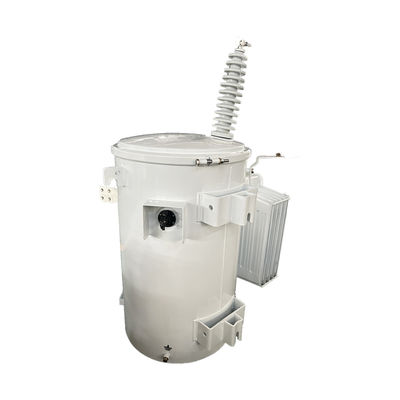

Bộ biến áp cột điện 167kva bộ biến áp phân phối cột đơn pha 34500V đến 240v
Các bộ biến áp là cấu trúc kín xi lanh. mỗi người được cố định với thiết bị nối đất, móc, hỗ trợ lugs phù hợp với tiêu chuẩn ANSI và một hoặc hai cao điện áp vỏ trên vỏ,cục áp suất thấp trên tường của bể và mắtCác thiết bị thay đổi vòi phải được điều chỉnh dựa trên hướng dẫn sau khi tắt điện.
Đặc điểm
* Tùy chọn có sẵn của chất lỏng FR3 để tăng an toàn cháy hoặc dầu khoáng chất điện
* Đáp ứng hoặc vượt quá các tiêu chuẩn công nghiệp bao gồm ANSI, NEMA và DOE hiệu quả năng lượng
* Được xây dựng với thiết kế loại lõi xen kẽ được khuyến cáo bởi EPRI để có khả năng kháng cao hơn đối với sự gia tăng điện áp phía thấp
* Polymer áp suất thấp buffing là tiêu chuẩn ở 5-50 kVA
* Các lõi và cuộn được thiết kế để có độ tin cậy cao và tỷ lệ thất bại trường thấp: Có sẵn trong thép điện định hướng hạt hoặc thép vô hình
* Thiết kế vỏ điện áp cao cải thiện bảo vệ vỏ và niêm phong
* Có thể cấu hình theo thông số kỹ thuật dịch vụ tiện ích nông thôn (RUS)
Dữ liệu chính
| Giai đoạn | Giai đoạn đơn |
| Công suất | 167 KVA |
| Điện áp chính | 34500GrdY/19920 |
| Lớp điện áp chính | Lớp 35 kV |
| Phasor chính | Wye đất |
| BIL chính | 200 kV |
| Điện áp thứ cấp | 120/240V (L-N-L) |
| Lớp điện áp thứ cấp | 1Loại.2 kV |
| Phasor thứ cấp | Hai vòng bọc một pha |
| BIL thứ cấp | 30 KV |
| Tần số | 60 Hz |
| Nhiệt độ tăng | 65°C |
| Chỉ số cách nhiệt | Loại E cách nhiệt - 120°C, 248°F |
| Lớp làm mát | ONAN; tự làm mát |
| Tap Changer | Máy thay đổi vị trí 5 vị trí với tay cầm hoạt động bên ngoài |
| Vật liệu cuộn | Đồng |
| Đánh giá nhiệt độ môi trường | 40°C |
| Phạm vi nhiệt độ hoạt động môi trường | -40°C đến +40°C (-50°F đến +104°F) |
| Mức âm thanh | 55 dBA |
Sơ đồ sản phẩm
Thông số kỹ thuật
| 10kva-333kva Máy biến đổi ngâm dầu một pha | ||||||
| Tỷ lệ vốn hóa định giá (kVA) | Cao | Điện áp thấp (v) | Biểu tượng kết nối | Tiêu chuẩn | Kháng mạch ngắn ((%) | Hiệu quả |
| Điện áp (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8-4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
Phụ kiện
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty của chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuậtCác giám sát viên kiểm soát chất lượng sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
|
