| Tên thương hiệu: | WINLEY |
| Số mẫu: | S-1000/13.2 |
| MOQ: | 1 đơn vị |
| giá bán: | $5000-$150000 |
| Chi tiết bao bì: | Vỏ gỗ dán |
| Điều khoản thanh toán: | T/T |
1000Kva Bộ biến áp phân phối điện ba giai đoạn đệm gắn cho ngoài trời bước xuống 13.2KV đến 0.48KV
Các bộ biến áp ba pha gắn đệm Winley sản xuất đã đạt được chứng nhận UL, với công suất từ 30 đến 5500kVA và điện áp lên đến 34,5kV.Sản phẩm của chúng tôi được xuất khẩu sang Bắc Mỹ, Philippines và nhiều nơi khác..

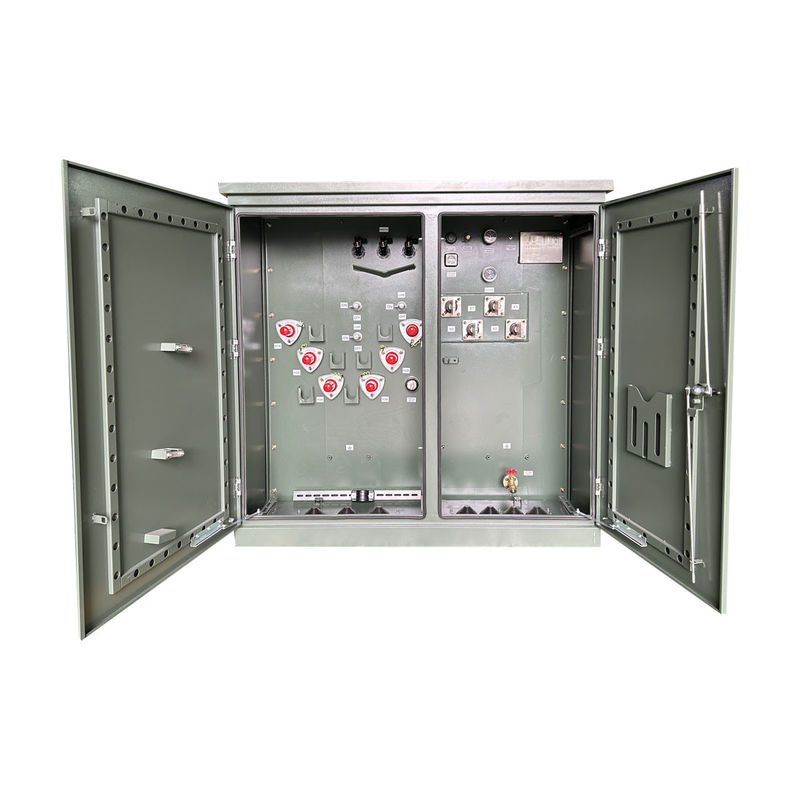

Cấu trúc
Dữ liệu chính
| Hoạt động | Hoạt động giảm dần |
| Giai đoạn | Ba giai đoạn |
| Công suất | 1 MVA (1000 KVA) |
| Điện áp chính | 13200V |
| Điện áp thứ cấp | 480Y/277 |
| Tần số | 60 Hz |
| Nhiệt độ tăng | 65°C |
| Chỉ số cách nhiệt | Loại E cách nhiệt - 120°C, 248°F |
| Lớp làm mát | KNAN; Tự làm mát |
| Tiêu chuẩn hiệu quả | Đáp ứng các tiêu chuẩn DOE 2016, đáp ứng các tiêu chuẩn CSA đáp ứng các tiêu chuẩn ANSI / IEEE |
| Đánh giá K-Factor (Harmonic Mitigation) | K-1 (Tiêu chuẩn) |
| Đánh giá động cơ xung | N/A |
| Vật liệu cuộn | Đồng |
| Đánh giá nhiệt độ môi trường | 40°C |
| Phạm vi nhiệt độ hoạt động môi trường | -40°C đến +40°C (-50°F đến +104°F) |
| Mức âm thanh | 58 dBA |
| Kích thước* | 72-W x 70-D x 72-H |
| Hiệu quả % | 99.20% |
| Không mất tải (với watt) | +/- 1,290W |
| Tổng mất tải (với watt) ở mức 100% | +/- 9,790W |
Các đặc điểm tiêu chuẩn
• Hoạt động 60 Hz.
• 65 °C trung bình tăng cuộn.
• Phương pháp cung cấp năng lượng trong vòng tròn.

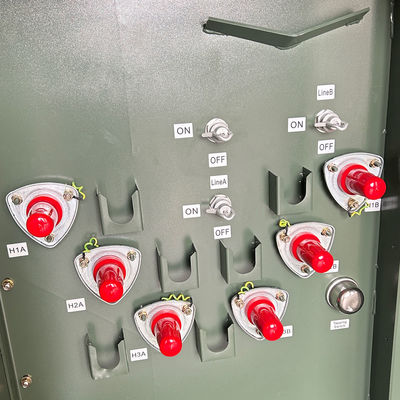

• Loại đầu cuối HV chết và hoạt động.
• HV BIL 45 150 kV (phía trước chết) 200 kV (phía trước sống).
• LV BIL 30 60 kV.
• Chốt ba điểm của cửa điện áp thấp.
• Cánh cửa điện áp cao, chỉ có thể mở sau khi
cửa điện áp thấp được mở.
• Phân ngăn bằng thép cứng.
• Thùng biến áp được hàn từ nắp đến cơ sở.
• Bảng tên vĩnh viễn.
• Cung cấp nạp nắp ống NPT 1 inch.
• Đàn chứa đất ANSI.
• Van thoát nước 1 inch và máy lấy mẫu.
• Van giảm áp tự động (35 SCFM).
• Chuyển máy bơm với (2) 2,5% bơm công suất đầy đủ trên
và thấp hơn danh nghĩa.
• Một lỗ tay 10 x 18 (hoặc 14 x 25) trong bộ biến áp
bọc thùng.
• Màu xanh ô liu (Munsell 7GY 3.29/1.5).
• Được thiết kế, sản xuất và thử nghiệm theo
với các tiêu chuẩn ANSI mới nhất
Thông số kỹ thuật
| Năng lượng định giá (KVA) |
Điện áp cao (KV) |
Điện áp thấp (V) |
Loss không tải (W) |
Mất tải (W) |
Chiều cao (mm) |
Độ sâu (mm) |
Chiều rộng (mm) |
Trọng lượng (kg) |
Trọng lượng (lbs) |
| 75KVA | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 hoặc những người khác |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
Hình vẽ kỹ thuật
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuậtCác giám sát viên kiểm soát chất lượng sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
|
