| Tên thương hiệu: | WINLEY |
| Số mẫu: | S-2500/13.2 |
| MOQ: | 1 đơn vị |
| giá bán: | $5000-$150000 |
| Chi tiết bao bì: | Vỏ gỗ dán |
| Điều khoản thanh toán: | T/T |

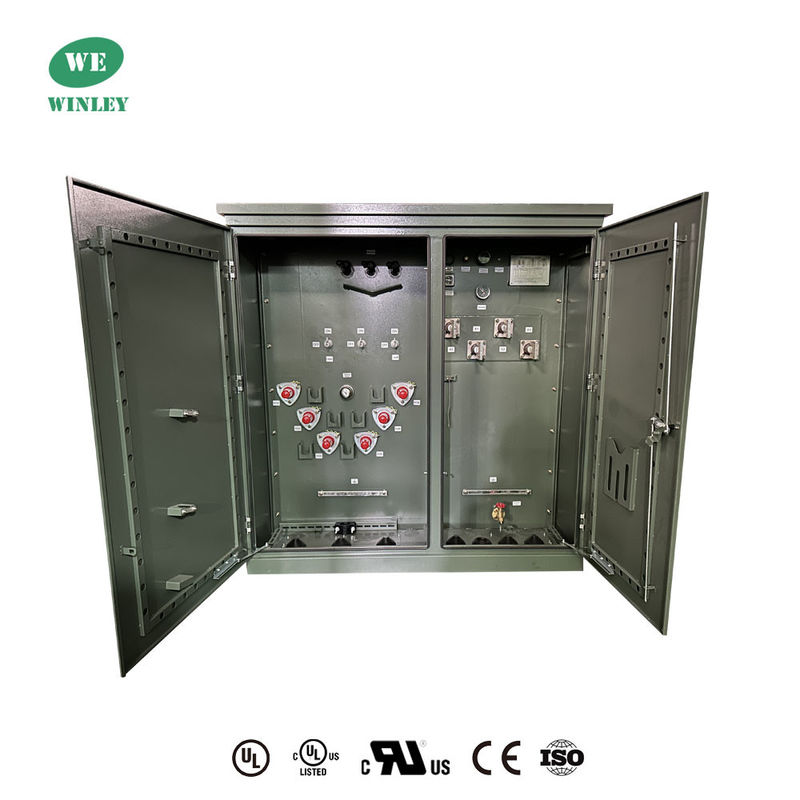

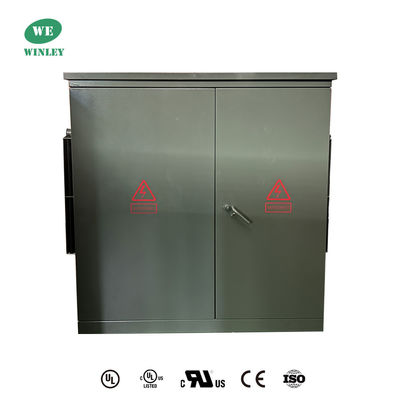

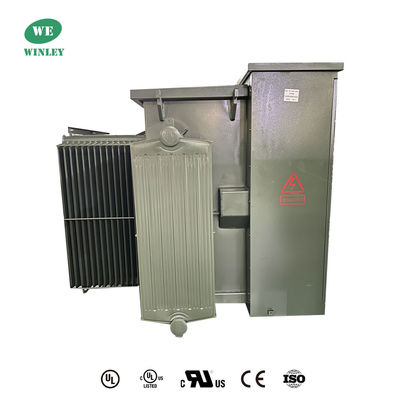

Bộ biến áp phân phối gắn 3 pha 2500 Kva 13200v đến 480y/277 cho ngoài trời
WINLEY ELECTRIC chuyên sản xuất các bộ biến áp gắn đệm ba pha. Các sản phẩm của chúng tôi đã đạt được chứng nhận UL / cUL tuân thủ các tiêu chuẩn ANSI, IEEE, DOE, CSA và các tiêu chuẩn khác.Sức mạnh định giá thường là 75kva đến 5500kVA, và điện áp có thể đạt 34,5 kV. Sản phẩm của chúng tôi được xuất khẩu sang Bắc Mỹ và các nơi khác với số lượng lớn. Chúng tôi có kinh nghiệm phong phú trong thiết kế, sản xuất, và dịch vụ sau bán hàng.
Dữ liệu chính
| Loại biến áp | Đặt trên đệm |
| Giai đoạn | Ba giai đoạn |
| Công suất | 2.5 MVA (2500 KVA) |
| Nhóm vector | DYN1 |
| Điện áp chính | 13200V |
| Điện áp thứ cấp | 480Y/277 |
| Tần số | 60 Hz |
| Nhiệt độ tăng | 65°C |
| Chỉ số cách nhiệt | Loại E cách nhiệt - 120°C, 248°F |
| Lớp làm mát | KNAN; Tự làm mát |
| Tap Changer | 5 vị trí Tap Changer |
| Kháng trở | 5.0-7.5% Thông thường, |
| Tiêu chuẩn hiệu quả | Đáp ứng các tiêu chuẩn DOE 2016, đáp ứng các tiêu chuẩn CSA đáp ứng các tiêu chuẩn ANSI / IEEE |
| Đánh giá K-Factor (Harmonic Mitigation) | K-1 (Tiêu chuẩn) |
| Vật liệu cuộn | Đồng |
| Đánh giá nhiệt độ môi trường | 40°C |
| Mức âm thanh | 58 dBA |
| Độ cao | 3300ft (1000 mét) trên mực nước biển |
| Vật liệu lõi | Thép định hướng hạt |
| Kích thước* | 75W x 75D x 73H |
| Tổng trọng lượng (đầy nước) * | 11,534 lb |
| Hiệu quả % | 99.40% |
| Không mất tải (với watt) | +/- 2,680W |
| Mất tải đầy đủ (với watt) ở mức 100% | +/- 15,400W |
Mô tả
1Một bộ biến áp padmount là một bộ biến áp phân phối tiện ích được gắn trên mặt đất, thường được đặt trong một kim loại bị khóa
tủ, nằm trên một tấm bê tông nhỏ.
2Một vỏ điển hình bao gồm một bể để giữ bộ phận lõi / cuộn dây của bộ biến áp gắn đệm chìm trong dầu hoặc tương tự, và dây
3. tủ có khoang dây điện điện cao và thấp để bao bọc các vỏ điện cao và thấp của bộ biến áp, v.v.
Bộ biến áp gắn đệm của chúng tôi được thiết kế và thử nghiệm theo các tiêu chuẩn công nghiệp bao gồm CSA, ANSI C.57DOE, và IEEE nếu có.
cấu trúc
Thông số kỹ thuật
| Máy biến đổi ba pha đệm gắn | ||||
| Sức mạnh định số (KVA) | Điện áp cao (KV) | Điện áp thấp (V) | Mất (W) | |
| Mất tải không (W) | Mất tải (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ hoặc những người khác |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
Hình vẽ kỹ thuật
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuậtCác giám sát viên kiểm soát chất lượng sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
|
