| Tên thương hiệu: | WINLEY |
| Số mẫu: | SCB13-800/33 |
| MOQ: | 1 đơn vị |
| giá bán: | $1000-$150000 |
| Chi tiết bao bì: | Vỏ gỗ dán |
| Điều khoản thanh toán: | T/T |

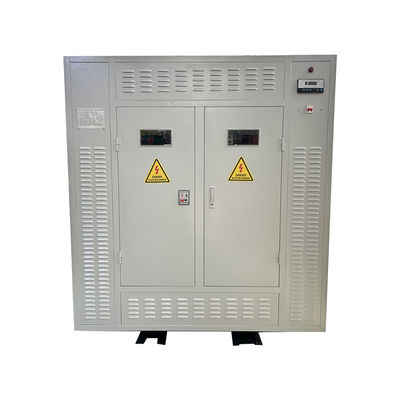

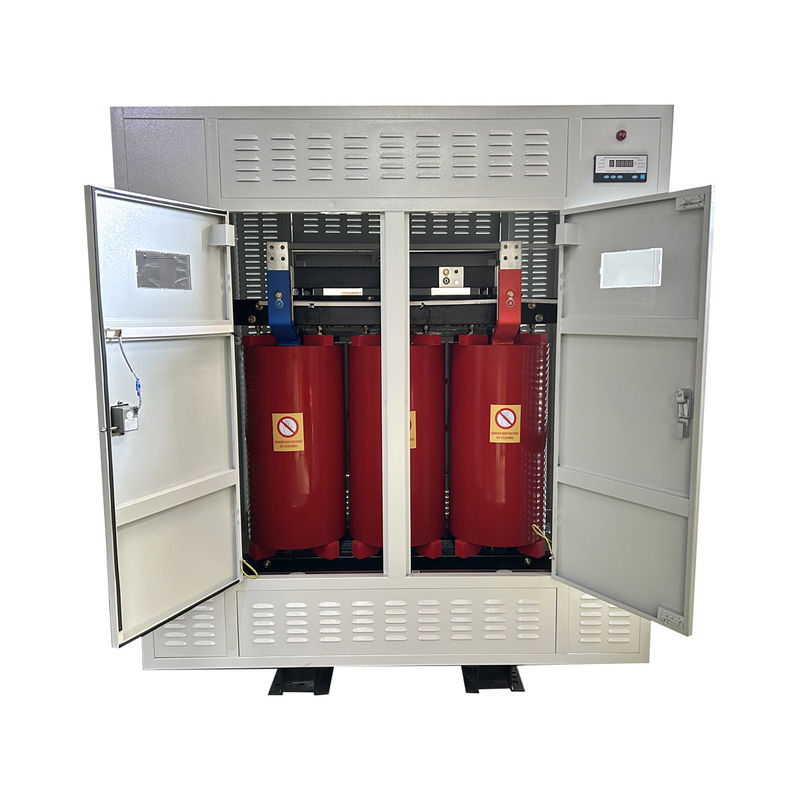

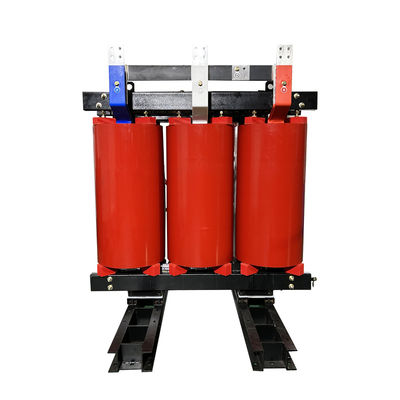

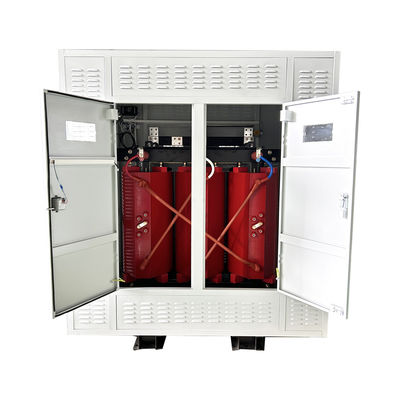

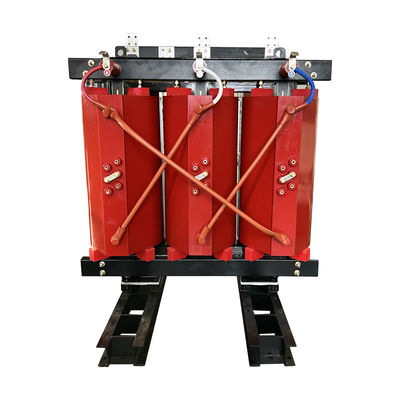

800KVA Ba giai đoạn loại khô biến tần nhựa đúc bước xuống 3300V đến 400Y/220
Chúng tôi có thể sản xuất các bộ biến đổi nhựa đúc trong phạm vi 10MVA và 35KV. Nhà máy có thiết bị đúc chân không tiên tiến và khuôn với các đặc điểm kỹ thuật công suất khác nhau,có thể đáp ứng các nhu cầu khác nhau của người dùng.
cấu trúc
Dữ liệu chính
| Không, không. | Thông tin chi tiết | Đơn vị | Thông số kỹ thuật |
| 1 | Loại | ~ | BÁO, nhựa đúc, loại khô |
| 2 | Công suất định danh | kVA | 800 |
| 3 | Số pha | ~ | 3 |
| 4 | Điện áp đầu vào định số | V | 3300 |
| 5 | Điện áp đầu ra | V | 400Y/220 |
| 6 | Loại khai thác | ~ | ra khỏi mạch |
| 7 | Phạm vi khai thác | % | ± 2*2,5% |
| 8 | Phương pháp làm mát | ~ | AN/AF |
| 9 | Tần số định số | Hz | 50 |
| 10 | Nhóm vector | ~ | Dyn11 |
| 11 | Lớp cách nhiệt | ~ | F (155°C) |
| 12 | Nhiệt độ tăng | K | 100 |
| 13 | Mất khi thả tải | W | 1170 |
| 14 | Mất tải (120°C) | W | 8000 |
| 16 | Dòng điện ngoài tải | % | <0.5 |
| 15 | Kháng trở | % | 4 |
| 17 | Vật liệu cuộn | ~ | Nhôm |
| 18 | Vật liệu lõi | ~ | thép silicon |
| 19 | Tình trạng dịch vụ | ~ | trong nhà |
| 20 | Mực nước biển | M | ≤ 1000 |
| 21 | Thiết bị bảo vệ nhiệt độ | ~ | Máy điều khiển nhiệt độ với cảm biến PT100 và quạt làm mát |
| 22 | Khung | ~ | IP23, điện kẽm |
| 23 | Nhiệt độ môi trường | °C | từ -25 đến +40 |
| 24 | Cấu trúc | mm | 1700*1450*1600 |
| 25 | Trọng lượng | kg | 2300 |
Công nghệ quy trình
1)Trung tâm sắt được làm bằng thép silic chất lượng cao. Bề mặt được phủ lớp chống ăn mòn và phân tán nhiệt tốt để đảm bảo sự mất mát thấp và khả năng chống ăn mòn của bộ biến áp.
2) Các dây chuyền điện áp cao có một sự giảm liên tục xuống đĩa với một dây dẫn dải ((alumi num hoặc đồng) và cách điện hai lớp.
3) Vòng bọc điện áp thấp được làm bằng dải nhôm hoặc đồng và cuộn bằng dải cách nhiệt được đúc trước bằng nhựa epoxy.
4)The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5)Trong buồng đúc chân không, nhựa được đổ vào khuôn để hàn và hình thành một cấu trúc cơ thể FRP cường độ cao.
Thông số kỹ thuật
| Thông số kỹ thuật sản phẩm | ||||||||
| Công suất định danh (KVA) |
Điện áp cao (KV) |
Điện áp thấp (KV) |
Biểu tượng kết nối | Không mất tải (W) |
Mất trong tải (W) |
Không có dòng tải (%) |
Cấu trúc Đàn ông. (mm) |
Trọng lượng (Kg) |
| 100 | 6KV 6.3KV 10KV 10.5KV 11KV |
0.4KV | Dyn11 Yyn0 |
540 | 1990 | 2.4 | 1600*1300*2200 | 520 |
| 315 | 970 | 4080 | 1.8 | 1800*1350*2200 | 1085 | |||
| 500 | 1350 | 5790 | 1.8 | 2000*1400*2200 | 1520 | |||
| 630 | 1530 | 6840 | 1.6 | 2000*1400*2200 | 1820 | |||
| 1000 | 2070 | 9780 | 1.4 | 2450*1450*2200 | 2550 | |||
| 1250 | 2380 | 11500 | 1.4 | 2300*1500*2200 | 2900 | |||
| 1600 | 2790 | 13800 | 1.4 | 2400*1550*2200 | 3490 | |||
| 2000 | 3240 | 16300 | 1.2 | 2600*1600*2200 | 4220 | |||
| 2500 | 3870 | 19300 | 1.2 | 2600*1600*2200 | 4955 | |||
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty của chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuậtCác giám sát viên kiểm soát chất lượng sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
|
