| Tên thương hiệu: | WINLEY |
| Số mẫu: | S-500/34.5 |
| MOQ: | 1 đơn vị |
| giá bán: | $5000-$150000 |
| Chi tiết bao bì: | Vỏ gỗ dán |
| Điều khoản thanh toán: | T/T |

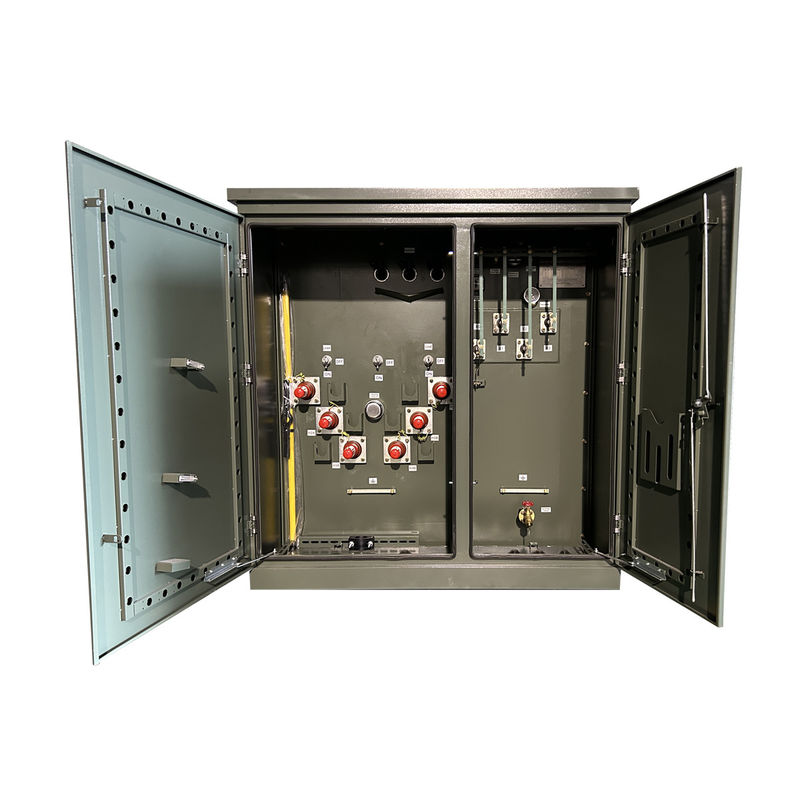

Bộ biến áp phân phối gắn 3 pha 500 Kva 34500V đến 480Y/277 chứng nhận UL
WINLEY chuyên sản xuất bộ biến áp gắn ba pha. Các sản phẩm của chúng tôi đã đạt được chứng nhận UL / cUL tuân thủ các tiêu chuẩn ANSI, IEEE, DOE, CSA và các tiêu chuẩn khác.Sức mạnh định giá thường là 75kva đến 5500kVA, và điện áp có thể đạt 34,5 kV.
Dữ liệu chính
| Loại nguồn cấp cho biến áp | Lưu lượng vòng lặp |
| Giai đoạn | Ba giai đoạn |
| Công suất | 500KVA |
| Nhóm vector | DYN1 |
| Điện áp chính | 34500V |
| Điện áp thứ cấp | 480Y/277 |
| Tần số | 60 Hz |
| Nhiệt độ tăng | 65°C |
| Chỉ số cách nhiệt | Loại E cách nhiệt - 120°C, 248°F |
| Lớp làm mát | KNAN; Tự làm mát |
| Khống chế (Thông thường) | 5.0-7.5% Thông thường |
| Tiêu chuẩn hiệu quả | Đáp ứng tiêu chuẩn DOE 2016, đáp ứng tiêu chuẩn ANSI / IEEE |
| Đánh giá K-Factor (Harmonic Mitigation) | K-1 (Tiêu chuẩn) |
| Vật liệu cuộn | Đồng |
| Đánh giá nhiệt độ môi trường | 40°C |
| Mức âm thanh | 58 dBA |
| Đánh giá độ cao | 3300ft (1000 mét) trên mực nước biển |
| Vật liệu lõi | Thép định hướng hạt |
| Vật liệu bể | Thép phủ |
| Hiệu quả % | 99.20% |
| Không mất tải (với watt) | +/- 1,295W |
| Mất tải đầy đủ (với watt) ở mức 100% | +/- 8,490W |
cấu trúc
Tính năng tiêu chuẩn
1- Chuyển đổi chính.
1) 5-định vị thay đổi gõ.
2) 4 vị trí nút ngắt tải, Có thể được vận hành bằng thanh nóng và cho phép linh hoạt trong sửa chữa và bảo trì.
2. kết nối kết thúc
1) Các dây cáp điện chính được kết nối với các đầu nối khuỷu tay.
2) Các giếng bọc bên ngoài với các chỗ chèn phanh tải.
3)Tập thể loadbreak hoặc không loadbreak bushings.
4) Kết thúc thứ cấp Các vỏ được kẹp bên ngoài với NEMA 4 lỗ, 6 lỗ, 8 lỗ, 10 lỗ hoặc 12 lỗ, hỗ trợ Spade có sẵn.
3Thiết bị bảo vệ
1) Bayonet bảo hiểm bảo hiểm giới hạn dòng điện bán hạn.
2) Thiết bị giảm áp suất tự động.
3) Máy đo mức dầu.
4) Máy đo nhiệt độ dầu.
5) Máy đo áp suất chân không.
6) Van thoát nước với máy lấy mẫu.
7) Lớp phân phối, các thiết bị chặn oxit kim loại, 3-36 kV.
8) Lớp phân phối, máy chặn sét loại van, 3-27 kV.
Thông số kỹ thuật
| Máy biến đổi ba pha đệm gắn | ||||
| Sức mạnh định số (KVA) | Điện áp cao (KV) | Điện áp thấp (V) | Mất (W) | |
| Mất tải không (W) | Mất tải (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ hoặc những người khác |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
Hình vẽ kỹ thuật
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty của chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuậtCác giám sát viên kiểm soát chất lượng sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
|
