| Tên thương hiệu: | WINLEY |
| Số mẫu: | S-750/13.2 |
| MOQ: | 1 đơn vị |
| giá bán: | $5000-$150000 |
| Chi tiết bao bì: | Vỏ gỗ dán |
| Điều khoản thanh toán: | T/T |

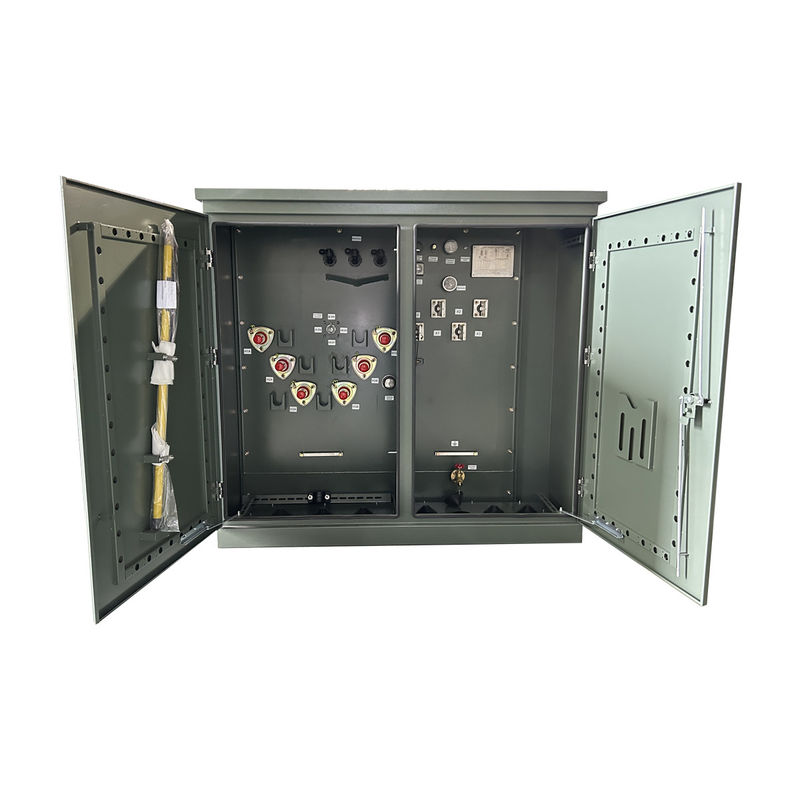

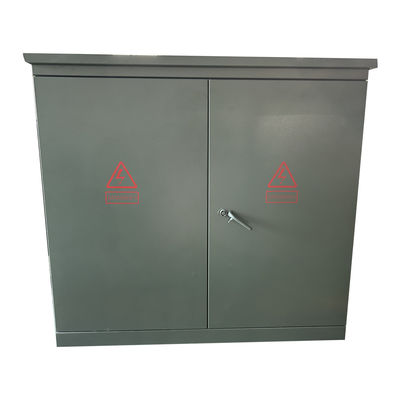

750kva 3 giai đoạn sống chết Pad phía trước gắn máy biến áp điện 13200v đến 480v 304 thép không gỉ FR-3 dầu
WINLEY ELECTRIC chuyên sản xuất các bộ biến áp gắn đệm ba pha. Các sản phẩm của chúng tôi đã đạt được chứng nhận UL / cUL tuân thủ các tiêu chuẩn ANSI, IEEE, DOE, CSA và các tiêu chuẩn khác.Sức mạnh định giá thường là 75kva đến 5500kVA, và điện áp có thể đạt 34,5 kV. Sản phẩm của chúng tôi được xuất khẩu sang Bắc Mỹ và các nơi khác với số lượng lớn. Chúng tôi có kinh nghiệm phong phú trong thiết kế, sản xuất, và dịch vụ sau bán hàng.
Dữ liệu chính
| Loại biến áp | Thiết bị đắp đệm, loại ngăn |
| Loại nguồn cấp cho biến áp | Lưu lượng vòng lặp |
| Hoạt động | Hoạt động bước xuống (không được phê duyệt cho bước lên) |
| Giai đoạn | Ba giai đoạn |
| Công suất | 750 KVA |
| Nhóm vector | DYN1 |
| Điện áp chính | 13200V |
| Điện áp thứ cấp | 480Y/277 |
| Tần số | 60 Hz |
| Nhiệt độ tăng | 65°C |
| Chỉ số cách nhiệt | Loại E cách nhiệt - 120°C, 248°F |
| Lớp làm mát | KNAN; Tự làm mát |
| Kháng trở | 5.75% |
| Loại kết nối chính | Mặt trận chết |
| Tiêu chuẩn hiệu quả | Tiêu chuẩn DOE 2016, đáp ứng tiêu chuẩn CSA đáp ứng tiêu chuẩn ANSI / IEEE |
| Đánh giá K-Factor (Harmonic Mitigation) | K-1 (Tiêu chuẩn) |
| Lỏng cách nhiệt | FR-3 Lỏng cách nhiệt dầu - Lỏng không PCB |
| Vật liệu cuộn | Đồng |
| Đánh giá nhiệt độ môi trường | 40°C |
| Phạm vi nhiệt độ hoạt động môi trường | -40°C đến +40°C (-50°F đến +104°F) |
| Mức âm thanh | 58 dBA |
| Độ cao | 3300ft (1000 mét) trên mực nước biển |
| Vật liệu lõi | Thép định hướng hạt |
| Vật liệu bể | 304 thép không gỉ |
cấu trúc
Hiệu suất
Bộ biến áp ba pha gắn đệm chìm công tắc tải và bộ an toàn ở phía điện áp cao của bộ biến áp với lõi và cuộn dây của bộ biến áp trong cùng một bể dầu,có những lợi thế của cấu trúc tiên tiến, hiệu suất đáng tin cậy, tiết kiệm năng lượng và giảm tiêu thụ, sử dụng linh hoạt, khả năng thích nghi mạnh mẽ và lợi thế kinh tế.
Thông số kỹ thuật
| Máy biến đổi ba pha đệm gắn | ||||
| Sức mạnh định số (KVA) | Điện áp cao (KV) | Điện áp thấp (V) | Mất (W) | |
| Mất tải không (W) | Mất tải (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ hoặc những người khác |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
Hình vẽ kỹ thuật
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty của chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuậtCác giám sát viên kiểm soát chất lượng sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
|
