| Tên thương hiệu: | WINLEY |
| Số mẫu: | D-25/12.47 |
| MOQ: | 1 đơn vị |
| giá bán: | $1000-$10000 |
| Chi tiết bao bì: | Vỏ gỗ dán |
| Điều khoản thanh toán: | T/T |
25KVA Máy biến đổi phân phối cực đơn pha 12470V đến 277V ANSI IEEE
Tổng quan sản phẩm
Bộ biến áp gắn cột một pha là một cấu trúc hình trụ kín hoàn toàn và được lắp đặt bằng hệ thống treo cột.độ tin cậy hoạt động liên tục cao, và bảo trì đơn giản.
Các bộ biến áp gắn cột được sản xuất bởi WINLEY ELECTRIC có công suất định lượng từ 10 kVA đến 333 kVA, đáp ứng các tiêu chuẩn ANSI/IEEE C57, IEC60076 và các tiêu chuẩn khác,và đáp ứng hoặc thậm chí vượt quá các yêu cầu về hiệu quả của DOE và CSACác sản phẩm của chúng tôi đã được xuất khẩu với số lượng lớn sang các thị trường như Bắc Mỹ, Trung và Nam Mỹ, và Đông Nam Á, và đã được ca ngợi rộng rãi.
Dữ liệu chính
| Loại biến áp | Máy biến áp phân phối trên cao, loại thông thường |
| Giai đoạn | Giai đoạn đơn |
| Công suất | 25 KVA |
| Điện áp chính | 12470GrdY/7200 |
| Điện áp thứ cấp | 277V |
| Tần số | 60 Hz |
| Nhiệt độ tăng | 65°C |
| Chỉ số cách nhiệt | Loại E cách nhiệt - 120°C, 248°F |
| Lớp làm mát | KNAN |
| Kháng trở | 2.75% điển hình |
| Loại kết nối chính | Đồ đạc sống |
| Loại kết nối thứ cấp | Đồ đạc sống |
| Tiêu chuẩn hiệu quả | Đáp ứng tiêu chuẩn DOE 2016, đáp ứng tiêu chuẩn ANSI / IEEE |
| Đánh giá K-Factor (Harmonic Mitigation) | K-1 (Tiêu chuẩn) |
| Vật liệu cuộn | Đồng |
| Đánh giá nhiệt độ môi trường | 40°C |
| Mức âm thanh | 48 dBA |
| Kích thước* | 21.55''-W x 24.5''-D x 40.05''-H |
| Hiệu quả | 98.90% |

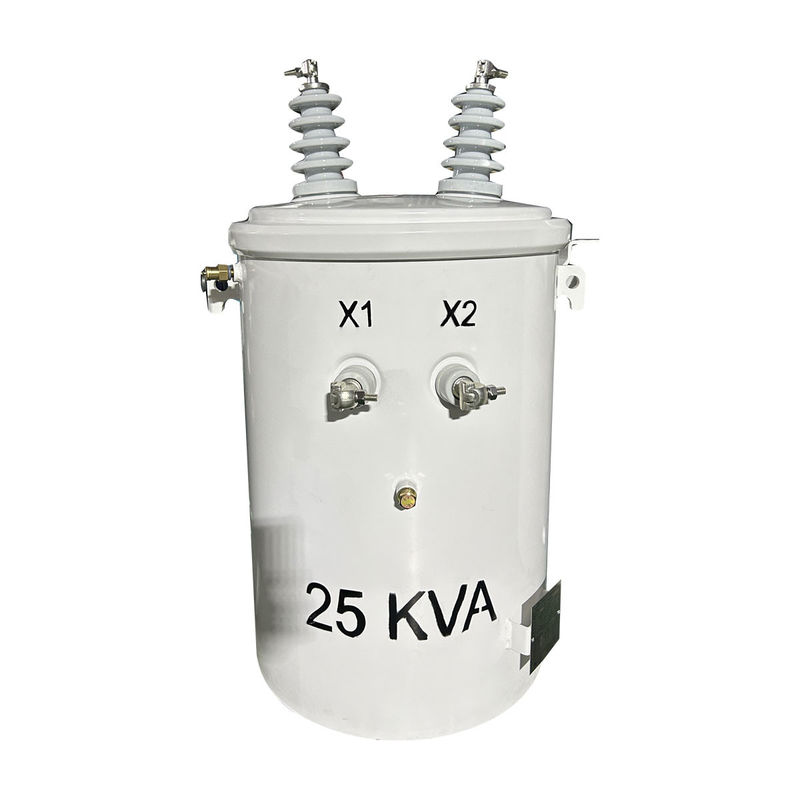

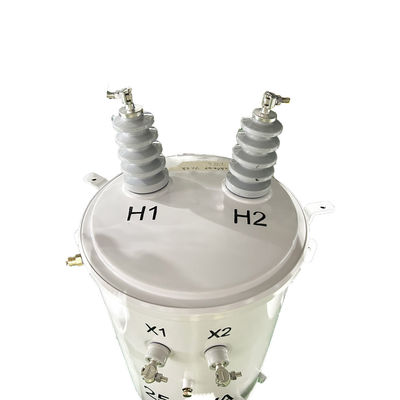

Hình ảnh sản phẩm
Tính năng tiêu chuẩn
■Hệ thống chất lượng được chứng nhận ISO 9001.
■Đồ nâng đáp ứng tất cả các yêu cầu của tiêu chuẩn CSA C2.1-06 và CSA C2.2-06
■ Thiết kế hỗ trợ máy tính cho các tính toán cơ khí và điện (C.A.D.).
■Trung tâm và cuộn được thiết kế cho chi phí sở hữu tổng thể tối ưu (TOC).
■Điều này có thể được thực hiện bằng cách sử dụng các thiết bị khác nhau.
■Lòng cuộn "mức thấp-cao- thấp" để tăng cường độ kết nối ngắn, hiệu quả và độ bền nhiệt
■Bộ nắp cao áp trên mái hoặc tường bên theo yêu cầu.
■Trung tâm vết thương với các khớp bước để tăng hiệu quả và giảm mức độ tiếng ồn.
■Điện áp kép được thiết kế để đáp ứng các yêu cầu BIL và mạch ngắn trên cả hai kết nối.
■Ventil giảm áp tự động.
■Các thiết bị đầu cuối kiểu đệm hoặc clamp điện áp thấp theo yêu cầu.
■ Nhiều kẹp nắp để đảm bảo niêm phong đúng cách và giảm thiểu việc giữ nước trên cạnh nắp
Sơ đồ sản phẩm
Thông số kỹ thuật
| Máy biến áp đơn pha | ||||||
| Công suất định giá | Cao Điện áp |
Mức thấp Điện áp |
Biểu tượng kết nối | Tiêu chuẩn | Kháng mạch ngắn | Hiệu quả |
| (kVA) | (v) | (v) | (%) | (%) | ||
| 10 | 34500/19920V 13800/7957V 13200/7620V 12470/7200V hoặc những người khác |
120-240V 240-480V 347V 600V |
II0,II6 | IEEE/ANSI/ DOE | 1.8-4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuậtCác giám sát viên kiểm soát chất lượng sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
|
