| Tên thương hiệu: | WINLEY |
| Số mẫu: | D-50/12.47 |
| MOQ: | 1 đơn vị |
| giá bán: | $1000-$10000 |
| Chi tiết bao bì: | Vỏ gỗ dán |
| Điều khoản thanh toán: | T/T |

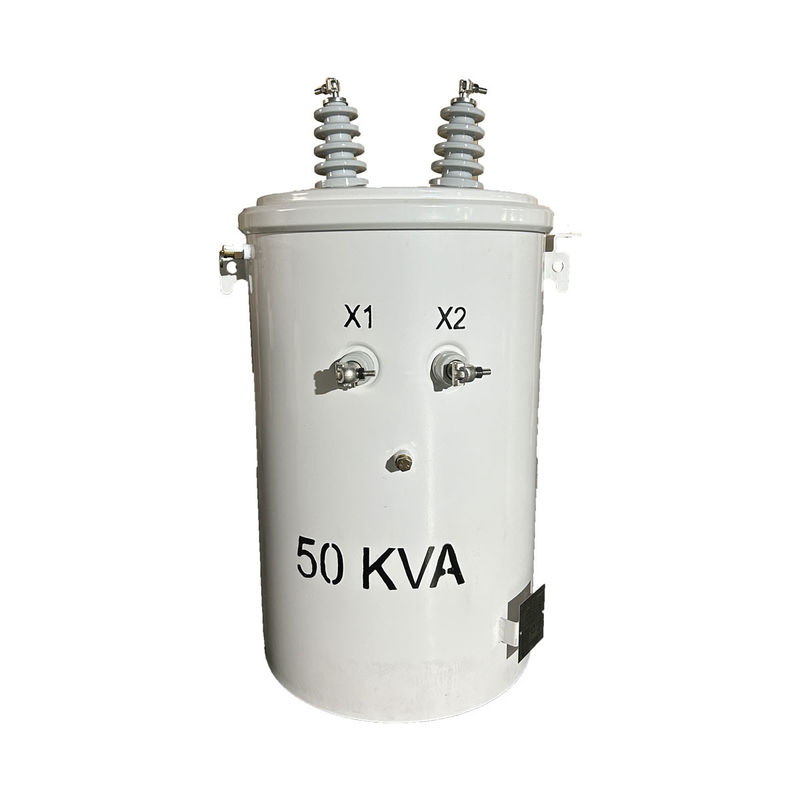

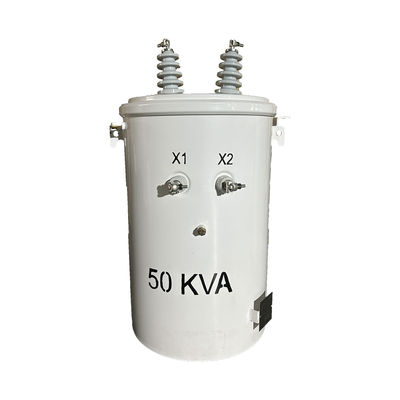

50KVA Máy biến áp phân phối cột pha đơn dầu chìm 12470V đến 277V
Các bộ biến áp gắn cột được sản xuất bởi WINLEY ELECTRIC có công suất định lượng từ 10 kVA đến 333 kVA, đáp ứng các tiêu chuẩn ANSI/IEEE C57, IEC60076 và các tiêu chuẩn khác,và đáp ứng hoặc thậm chí vượt quá các yêu cầu về hiệu quả của DOE và CSACác sản phẩm của chúng tôi đã được xuất khẩu với số lượng lớn sang các thị trường như Bắc Mỹ, Trung và Nam Mỹ, và Đông Nam Á, và đã được ca ngợi rộng rãi.
Dữ liệu chính
| Loại biến áp | Máy biến áp phân phối trên cao, loại thông thường |
| Giai đoạn | Giai đoạn đơn |
| Công suất | 50 KVA |
| Điện áp chính | 12470GrdY/7200 |
| Điện áp thứ cấp | 277V |
| Phasor thứ cấp | Giai đoạn đơn |
| BIL thứ cấp | 30 KV |
| Tần số | 60 Hz |
| Nhiệt độ tăng | 65°C |
| Chỉ số cách nhiệt | Loại E cách nhiệt - 120°C, 248°F |
| Lớp làm mát | KNAN; Tự làm mát |
| Tiêu chuẩn hiệu quả | Đáp ứng tiêu chuẩn DOE 2016, đáp ứng tiêu chuẩn ANSI / IEEE |
| Đánh giá K-Factor (Harmonic Mitigation) | K-1 (Tiêu chuẩn) |
| Lỏng cách nhiệt | FR-3 Dầu - chất lỏng không PCB |
| Vật liệu cuộn | Đồng |
| Đánh giá nhiệt độ môi trường | 40°C |
| Mức âm thanh | 48 dBA |
| Hiệu quả | 98.90% |
Sơ đồ sản phẩm
Các đặc điểm cấu trúc của bộ biến áp gắn cột pha Sinlge

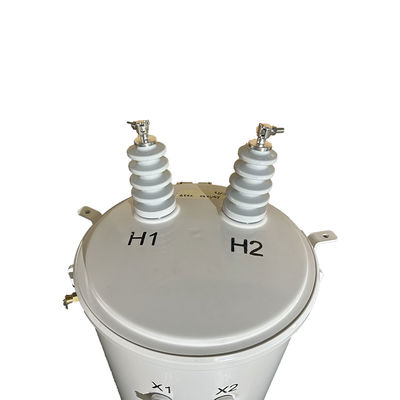

1. Các nắp bể có vỏ xăm cao áp được đi kèm với các đầu cuối vòng, có thể chứa cáp nhôm hoặc đồng.
2Cấu trúc may tròn của nắp bể đảm bảo phân phối căng thẳng đồng đều và niêm phong đáng tin cậy.
3. Các chuông vòng trên tường bể phục vụ như là buồng điện áp thấp và đầu cuối và được bọc bằng thiếc.
4. Điều này đi kèm với một van giảm áp suất có khả năng tự niêm phong.
5Theo tiêu chuẩn ANSI, móc treo của bộ biến áp ở phía trên và phía dưới tuân thủ.
6. Địa điểm kết thúc mặt đất trên xe tăng là một đường dây kết thúc mặt đất chuông.
Thông số kỹ thuật
| Máy biến áp đơn pha | ||||||
| Công suất định giá | Cao Điện áp |
Mức thấp Điện áp |
Biểu tượng kết nối | Tiêu chuẩn | Kháng mạch ngắn | Hiệu quả |
| (kVA) | (v) | (v) | (%) | (%) | ||
| 10 | 34500/19920V 13800/7957V 13200/7620V 12470/7200V hoặc những người khác |
120-240V 240-480V 347V 600V |
II0,II6 | IEEE/ANSI/ DOE | 1.8-4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuậtCác giám sát viên kiểm soát chất lượng sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
|
